| 1 |
Circuit 15, status |
6G |
| 10 |
Brake light dark phase, signal |
16H |
| 11 |
Flashing brake lights, actuation |
19B |
| 11 |
Flashing brake lights, actuation |
17D |
| 11 |
Flashing brake lights, actuation |
21D |
| 11 |
Flashing brake lights, actuation |
20H |
| 2 |
Brake light switch, status |
9C |
| 3 |
Circuit 54, status |
7F |
| 3 |
Circuit 54, status |
16G |
| 4 |
Service brake, status |
6G |
| 4 |
Service brake, status |
16J |
| 4 |
Service brake, status |
2G |
| 5 |
Brake lights, actuation |
17D |
| 5 |
Brake lights, actuation |
21D |
| 5 |
Brake lights, actuation |
19B |
| 5 |
Brake lights, actuation |
20G |
| 6 |
Electric parking brake switch, status |
11K |
| 7 |
Brake lights, request |
3J |
| 7 |
Brake lights, request |
15J |
| 7 |
Brake lights, request |
5G |
| 8 |
Emergency stop, signal |
3G |
| 8 |
Emergency stop, signal |
15J |
| 8 |
Emergency stop, signal |
5G |
| 9 |
Vehicle speed, signal |
8F |

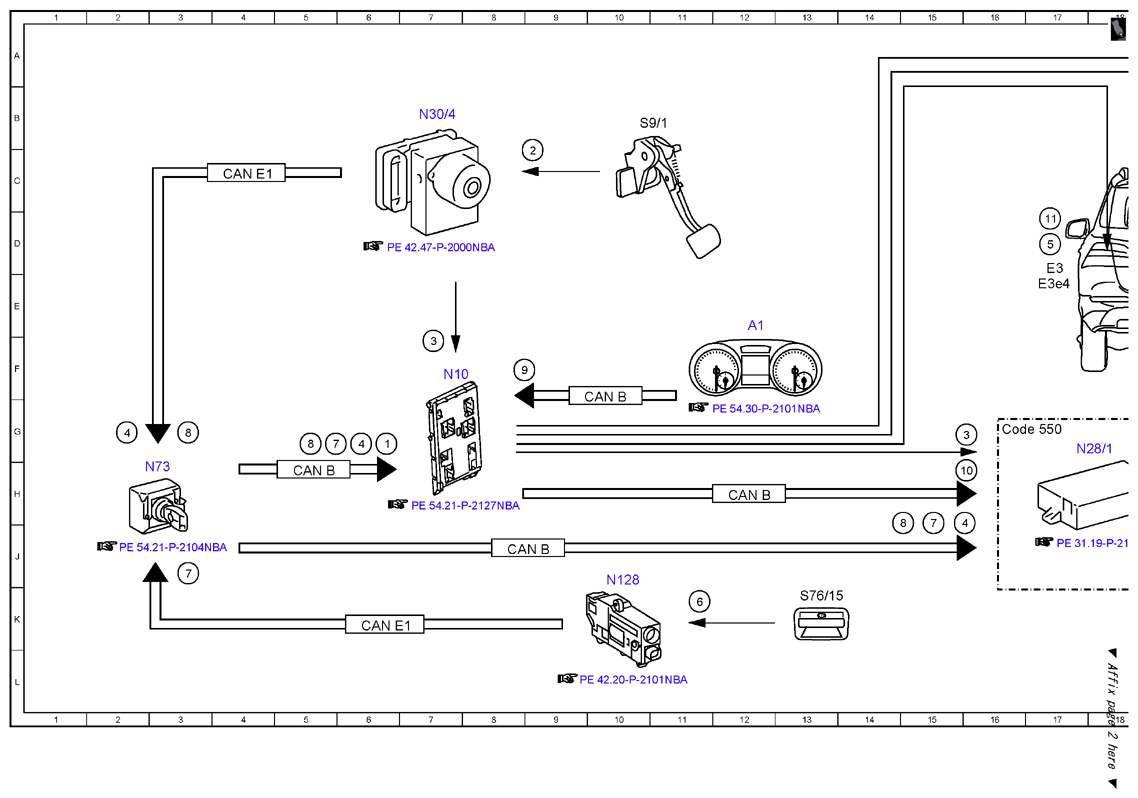

| A1 |
Instrument cluster |
12E |
| CAN B |
Interior CAN |
5H |
| CAN B |
Interior CAN |
8J |
| CAN B |
Interior CAN |
10G |
| CAN B |
Interior CAN |
12H |
| CAN E1 |
Chassis CAN 1 |
6K |
| CAN E1 |
Chassis CAN 1 |
4C |
| Code 460 |
Canada version |
21H |
| Code 494 |
USA version |
21J |
| Code 550 |
Trailer hitch |
16G |

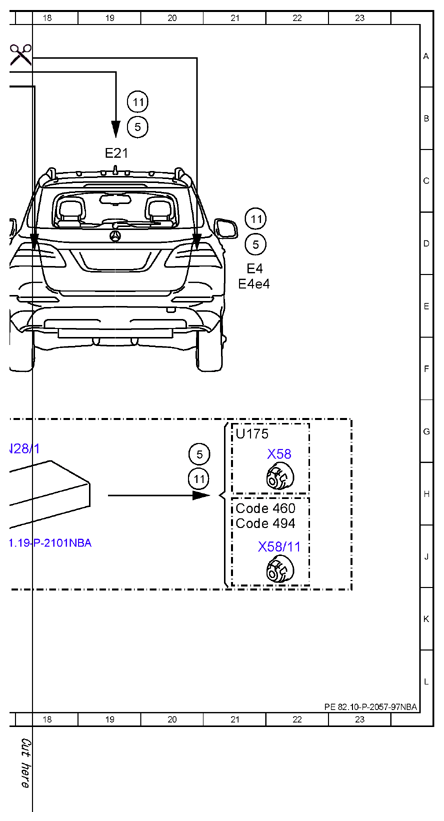

| E21 |
Center stop lamp |
19C |
| E3 |
Left rear lamp unit |
17D |
| E3e4 |
Left stop lamp |
17E |
| E4 |
Right rear lamp unit |
21D |
| E4e4 |
Right stop lamp |
21E |
| N10 |
SAM control unit |
7F |
| N128 |
Electric parking brake control unit |
10J |
| N28/1 |
Trailer recognition control unit |
17G |
| N30/4 |
Electronic Stability Program control unit |
7B |
| N73 |
Electronic ignition switch control unit |
3H |
| S76/15 |
Electric parking brake switch |
13K |
| S9/1 |
Stop lamp switch |
10B |
| U175 |
Valid for all except {{USA}} and {{Canada}} |
21G |
| X58 |
Trailer socket |
22G |
| X58/11 |
Trailer socket (7-pin) |
21J |
