| A0 |
Color code key |
72L |
| A1 |
Instrument cluster |
39L |
| A2/18 |
FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier |
51L |
| A80 |
Intelligent servo module for DIRECT SELECT |
35L |

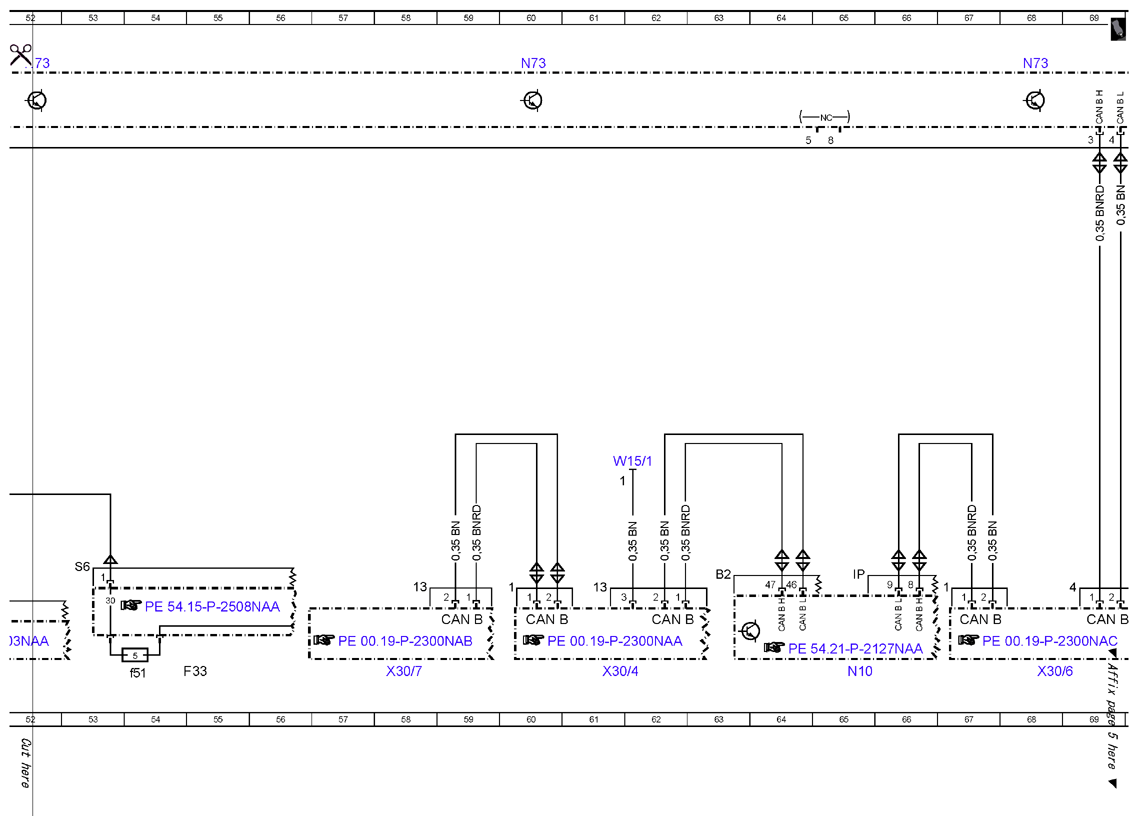

| CAN B |
Interior CAN |
59K |
| CAN B |
Interior CAN |
62K |
| CAN B |
Interior CAN |
60K |
| CAN B |
Interior CAN |
67K |
| CAN B |
Interior CAN |
69K |

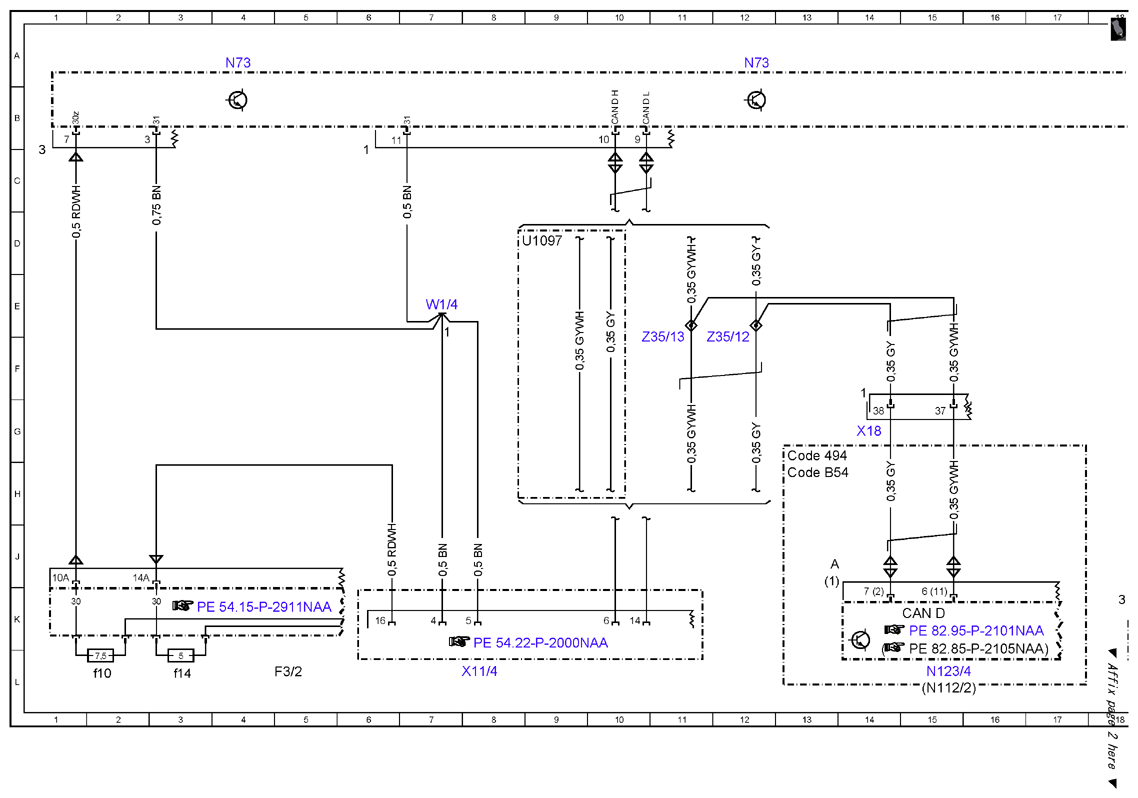

| CAN D |
Diagnostic CAN |
15K |

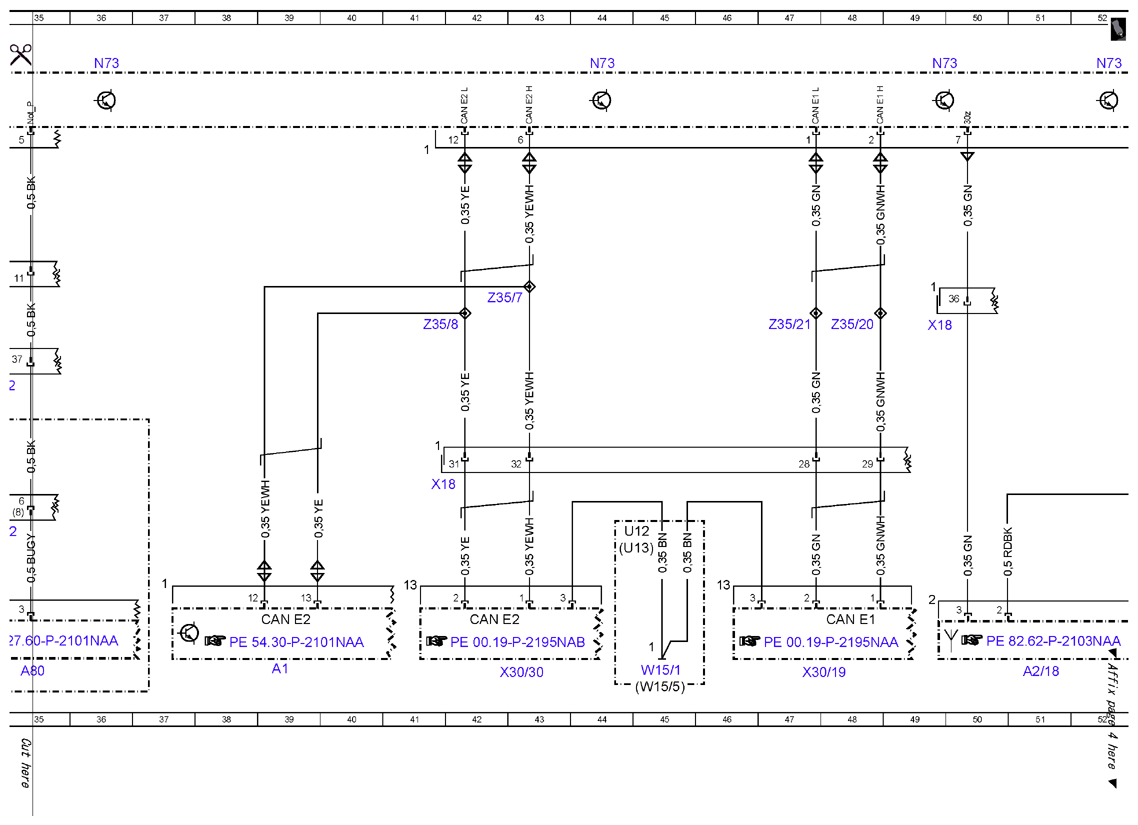

| CAN E1 |
Chassis CAN 1 |
48K |
| CAN E2 |
Chassis CAN 2 |
42K |
| CAN E2 |
Chassis CAN 2 |
39K |
| Code 494 |
USA version |
13G |
| Code B03 |
ECO start/stop function |
27G |
| Code B54 |
COM module |
13H |
| F270 |
Buffer battery fuse |
25H |
| F3/2 |
Cockpit circuit 30 fuse box |
5L |
| F3/2f10 |
Fuse 10 |
2L |
| F3/2f14 |
Fuse 14 |
3L |
| F33 |
Battery compartment prefuse box |
55L |
| F33f51 |
Fuse 51 |
54L |

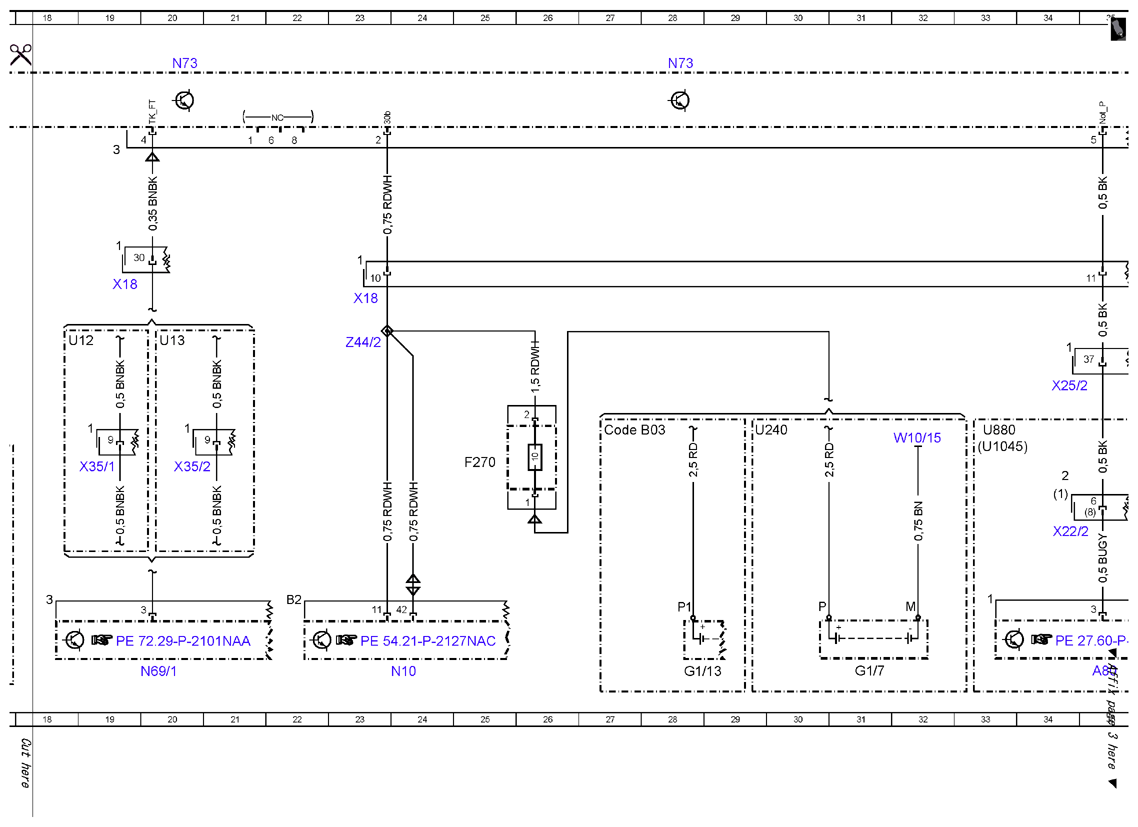

| G1/13 |
ECO start/stop function additional battery |
28L |
| G1/7 |
Additional battery |
31L |
| N10 |
SAM control unit |
24L |
| N10 |
SAM control unit |
65L |
| N112/2 |
Telematics services communication module |
15L |
| N123/4 |
Emergency call system control unit |
15L |
| N69/1 |
Left front door control unit |
20L |
| N73 |
Electronic ignition switch control unit |
4A |
| N73 |
Electronic ignition switch control unit |
12A |
| N73 |
Electronic ignition switch control unit |
28A |
| N73 |
Electronic ignition switch control unit |
36A |
| N73 |
Electronic ignition switch control unit |
44A |
| N73 |
Electronic ignition switch control unit |
49A |
| N73 |
Electronic ignition switch control unit |
60A |
| N73 |
Electronic ignition switch control unit |
68A |
| N73 |
Electronic ignition switch control unit |
20A |
| N73 |
Electronic ignition switch control unit |
52A |
| U1045 |
Not valid for diesel engine 642 |
33G |
| U1097 |
Valid without code B54 COM module |
8D |
| U12 |
Valid for left-hand drive vehicles |
18F |
| U12 |
Valid for left-hand drive vehicles |
44J |
| U13 |
Valid for right-hand drive vehicles |
20F |
| U13 |
Valid for right-hand drive vehicles |
44J |
| U240 |
Valid for all except ECO start/stop function |
29G |
| U880 |
Valid for engine 642 |
33G |
| W1/4 |
Cockpit ground point |
7E |
| W10/15 |
Additional battery ground point |
32G |
| W15/1 |
Right footwell ground point |
45L |
| W15/1 |
Right footwell ground point |
61H |
| W15/5 |
Left front footwell ground point |
45L |
| X11/4 |
Diagnostic connector |
8L |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
41H |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
19E |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
23E |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
49E |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
14G |
| X22/2 |
Automatic transmission/intelligent servo module electrical connector |
34J |
| X25/2 |
Engine compartment/vehicle interior electrical connector |
34F |
| X30/19 |
Vehicle floor chassis CAN E1 potential distributor electrical connector |
47L |
| X30/30 |
Vehicle floor chassis CAN E2 potential distributor electrical connector |
43L |
| X30/4 |
Right potential distributor electrical connector (CAN) |
61L |
| X30/6 |
Cockpit potential distributor electrical connector (CAN) |
68L |
| X30/7 |
Left potential distributor electrical connector (CAN) |
58L |
| X35/1 |
Left front door electrical connector |
19H |
| X35/2 |
Right front door electrical connector |
20H |
| Z35/12 |
Diagnostic CAN low connector sleeve |
12F |
| Z35/13 |
Diagnostic CAN high connector sleeve |
11F |
| Z35/20 |
Chassis CAN high connector sleeve 1 |
48E |
| Z35/21 |
Chassis CAN low connector sleeve 1 |
47E |
| Z35/7 |
CAN bus high cockpit bus node |
42E |
| Z35/8 |
CAN bus low cockpit bus node |
41E |
| Z44/2 |
Buffer battery connector sleeve |
23F |
