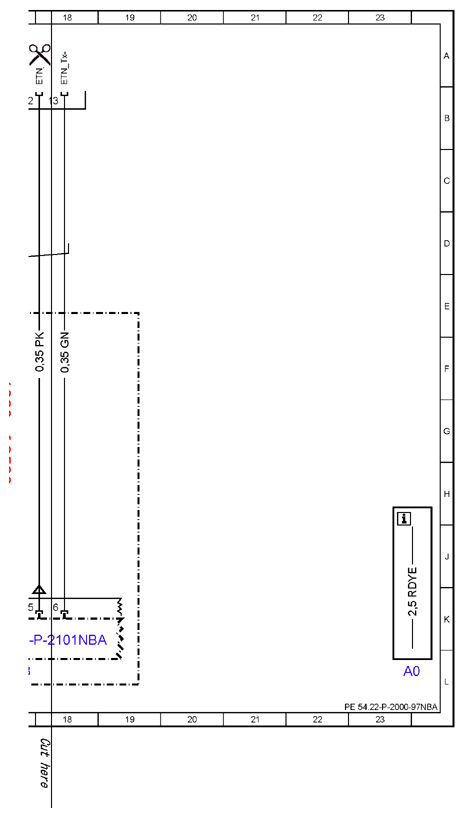

| A0 |
Color code key |
23L |
| A40/3 |
COMAND control unit |
17L |
| CAN D |
Diagnostic CAN |
6K |
| CAN D |
Diagnostic CAN |
12K |
| Code 348 |
Emergency call/assistance system |
7D |
| Code 350 |
E-call emergency call system Europe Generation 2 |
7D |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
15F |
| Code 522 |
Audio 20 radio |
15F |
| Code 531 |
COMAND APS |
15E |
| Code B54 |
Live Traffic Information |
7D |
| F3/2 |
Cockpit circuit 30 fuse box |
3L |
| F3/2f14 |
Fuse 14 |
2L |
| N112/2 |
Telematics services communication module |
12L |
| N123/4 |
Emergency call system control unit |
12L |
| N73 |
Electronic ignition switch control unit |
6L |
| W1/4 |
Cockpit ground point |
2E |

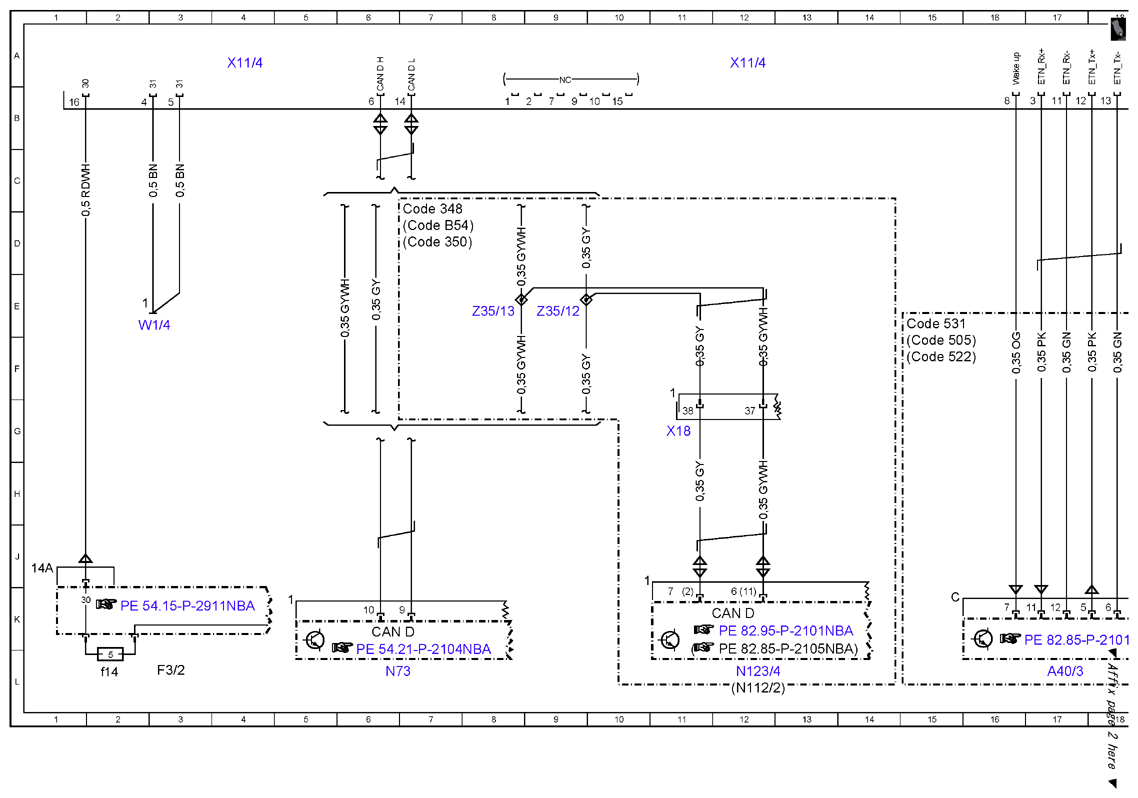

| X11/4 |
Diagnostic connector |
4A |
| X11/4 |
Diagnostic connector |
12A |
| X18 |
Vehicle interior and harness for taillamp electrical connector |
11G |
| Z35/12 |
Diagnostic CAN low connector sleeve |
9E |
| Z35/13 |
Diagnostic CAN high connector sleeve |
8E |
