| A0 |
Color code key |
32L |
| A40/3 |
COMAND control unit |
11L |
| B84/10 |
Rear end 360° camera |
24L |
| B84/7 |
Left outside mirror 360° camera |
18L |
| B84/8 |
Right outside mirror 360° camera |
21L |
| B84/9 |
Front end 360° camera |
15L |
| CAN E2 |
Chassis CAN 2 |
7K |
| Code 494 |
USA version |
9H |
| F33 |
Battery compartment prefuse box |
3L |
| F33MF2 |
Multiple fuse 2 |
1K |

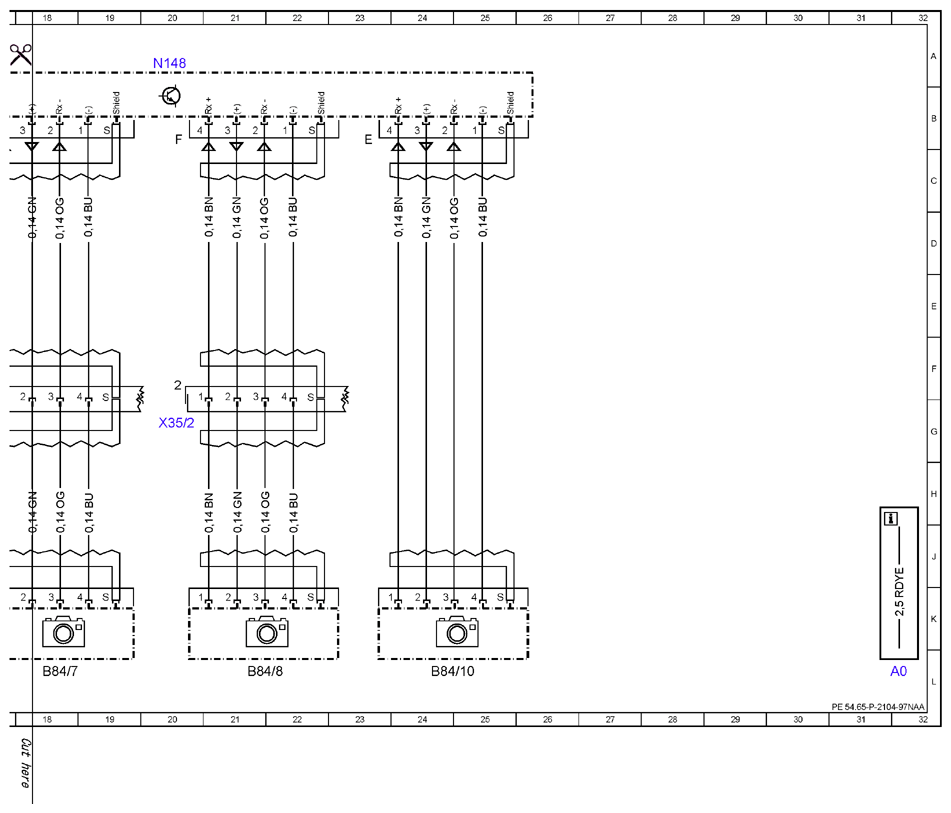

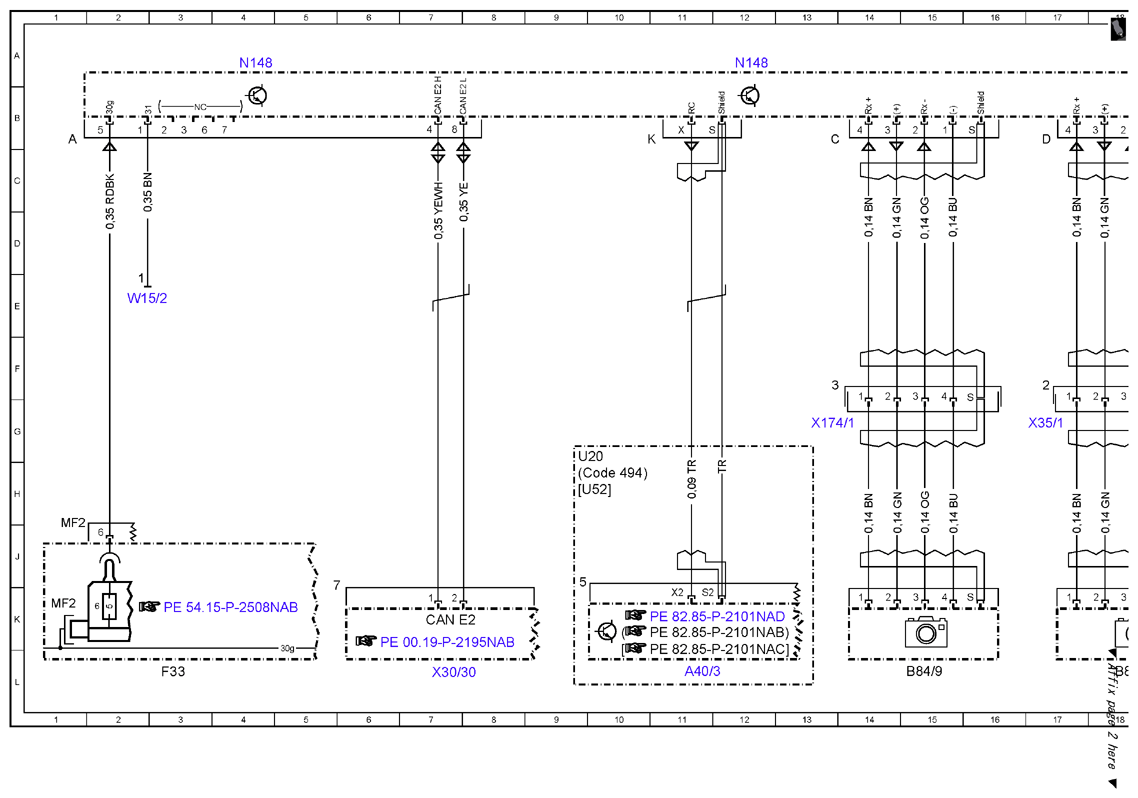

| N148 |
360° camera control unit |
4A |
| N148 |
360° camera control unit |
12A |
| N148 |
360° camera control unit |
20A |
| U20 |
Valid for all (except {{USA}} {{Japan}}) |
9G |
| U52 |
Valid for Japan |
9H |
| W15/2 |
Left footwell ground point |
2E |
| X174/1 |
Vehicle interior/front bumper electrical connector |
13G |
| X30/30 |
Vehicle floor chassis CAN E2 potential distributor electrical connector |
7L |
| X35/1 |
Left front door electrical connector |
17G |
| X35/2 |
Right front door electrical connector |
20G |
