| 1 |
Circuit 15, status |
22H |
| 10 |
Battery management, status |
10F |
| 10 |
Battery management, status |
20D |
| 10 |
Battery management, status |
21G |
| 11 |
Power electronics, status |
10H |
| 11 |
Power electronics, status |
20D |
| 11 |
Power electronics, status |
21G |
| 12 |
High-voltage battery, status |
5F |
| 13 |
Operating mode, request |
7C |
| 13 |
Operating mode, request |
9J |
| 13 |
Operating mode, request |
13F |
| 13 |
Operating mode, request |
20B |
| 13 |
Operating mode, request |
22B |
| 13 |
Operating mode, request |
35B |
| 14 |
Operating mode, status |
15J |
| 14 |
Operating mode, status |
15J |
| 14 |
Operating mode, status |
21F |
| 2 |
Wheel speed, signal |
22H |
| 2 |
Wheel speed, signal |
24B |
| 3 |
Engine speed, signal |
21D |
| 3 |
Engine speed, signal |
22G |
| 3 |
Engine speed, signal |
13J |
| 3 |
Engine speed, signal |
25D |
| 4 |
Coolant temperature, signal |
22G |
| 4 |
Coolant temperature, signal |
20D |
| 4 |
Coolant temperature, signal |
14J |
| 4 |
Coolant temperature, signal |
13G |
| 4 |
Coolant temperature, signal |
25D |
| 5 |
Fuel tank fuel level indicator fill level sensor, signal |
10B |
| 5 |
Fuel tank fuel level indicator fill level sensor, signal |
22K |
| 6 |
Gear stage, signal |
20D |
| 6 |
Gear stage, signal |
22F |
| 6 |
Gear stage, signal |
16J |
| 6 |
Gear stage, signal |
34G |
| 6 |
Gear stage, signal |
24D |
| 6 |
Gear stage, signal |
14J |
| 7 |
Transmission mode, signal |
19D |
| 7 |
Transmission mode, signal |
21H |
| 7 |
Transmission mode, signal |
16J |
| 7 |
Transmission mode, signal |
34G |
| 7 |
Transmission mode, signal |
24D |
| 7 |
Transmission mode, signal |
15J |
| 8 |
ECO start/stop function button, status |
21B |
| 8 |
ECO start/stop function button, status |
28G |
| 8 |
ECO start/stop function button, status |
7B |
| 9 |
ECO start/stop function, status |
19D |
| 9 |
ECO start/stop function, status |
21H |
| 9 |
ECO start/stop function, status |
24D |

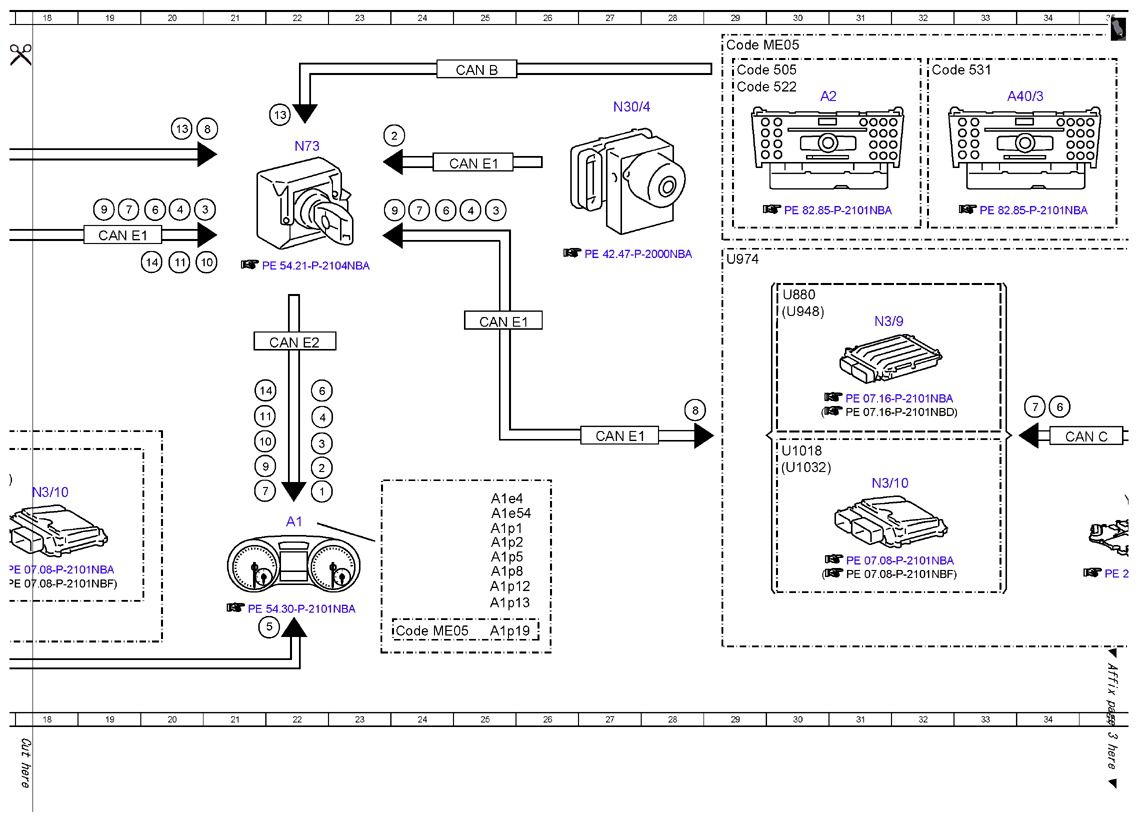

| A1 |
Instrument cluster |
22J |
| A100g1 |
High-voltage battery |
3G |
| A1e4 |
Fuel reserve indicator lamp |
25H |
| A1e54 |
Coolant temperature warning lamp |
25H |
| A1p1 |
Coolant temperature gauge |
25J |
| A1p12 |
Gear indicator |
25K |
| A1p13 |
Multifunction display |
25K |
| A1p19 |
Power indicator display |
25K |
| A1p2 |
Fuel level indicator |
25J |
| A1p5 |
Tachometer |
25J |
| A1p8 |
Speedometer |
25J |
| A2 |
Radio |
30B |

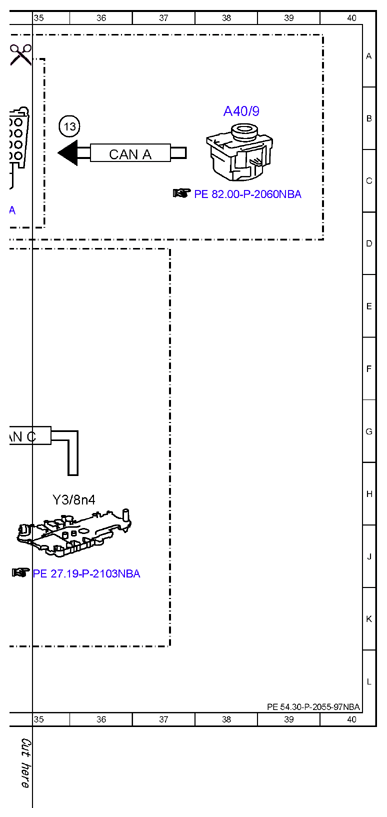

| A40/3 |
COMAND control unit |
34B |
| A40/9 |
Audio/COMAND control panel |
38B |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
12B |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
12B |
| CAN A |
Telematics CAN |
36C |
| CAN B |
Interior CAN |
5E |
| CAN B |
Interior CAN |
16L |
| CAN B |
Interior CAN |
12C |
| CAN B |
Interior CAN |
5L |
| CAN B |
Interior CAN |
25A |
| CAN C |
Drive train CAN |
12K |
| CAN C |
Drive train CAN |
15H |
| CAN C |
Drive train CAN |
34G |
| CAN C1 |
Engine CAN |
15H |
| CAN E1 |
Chassis CAN 1 |
25C |
| CAN E1 |
Chassis CAN 1 |
19D |
| CAN E1 |
Chassis CAN 1 |
15E |
| CAN E1 |
Chassis CAN 1 |
27G |
| CAN E1 |
Chassis CAN 1 |
25E |
| CAN E2 |
Chassis CAN 2 |
22F |
| CAN L |
Hybrid CAN |
7H |
| CAN L |
Hybrid CAN |
9F |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
29A |
| Code 522 |
Audio 20 radio |
29B |
| Code 531 |
COMAND APS |
32A |

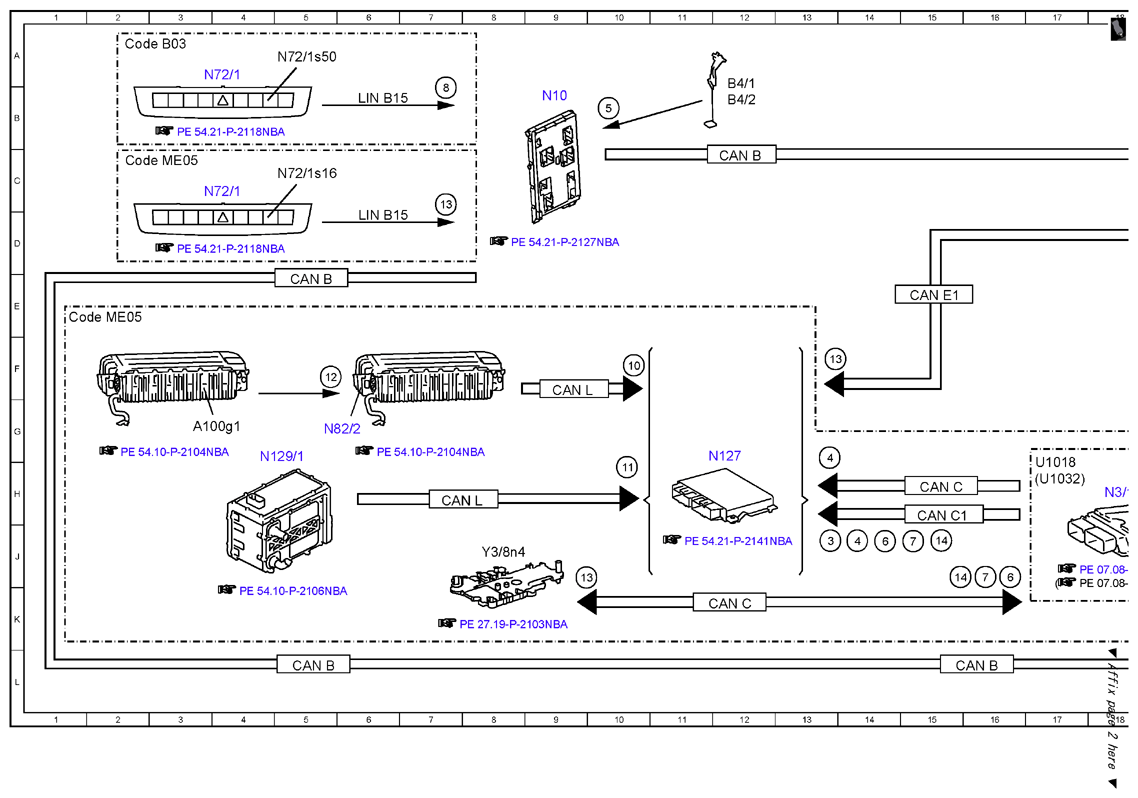

| Code B03 |
ECO start/stop function |
2A |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
24K |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
1E |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
2C |
| Code ME05 |
HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) |
29A |
| LIN B15 |
Battery sensor LIN |
6B |
| LIN B15 |
Battery sensor LIN |
6D |
| N10 |
SAM control unit |
9B |
| N127 |
Drivetrain control unit |
12G |
| N129/1 |
Power electronics control unit |
4G |
| N3/10 |
ME-SFI [ME] control unit |
18H |
| N3/10 |
ME-SFI [ME] control unit |
31H |
| N3/9 |
CDI control unit |
31E |
| N30/4 |
Electronic Stability Program control unit |
27B |
| N72/1 |
Upper control panel control unit |
3A |
| N72/1 |
Upper control panel control unit |
3C |
| N72/1s16 |
Operating mode select button |
5C |
| N72/1s50 |
ECO start/stop function button |
5A |
| N73 |
Electronic ignition switch control unit |
22C |
| N82/2 |
Battery management system control unit |
5G |
| U1018 |
Valid for gasoline engine 276 |
17H |
| U1018 |
Valid for gasoline engine 276 |
30G |
| U1032 |
Valid for engine 278 and 157 |
17H |
| U1032 |
Valid for engine 278 and 157 |
30H |
| U880 |
Valid for engine 642 |
30E |
| U948 |
Valid for diesel engine 651 |
30E |
| U974 |
Not valid for hybrid drive |
29D |
| Y3/8n4 |
Fully integrated transmission control unit |
8J |
| Y3/8n4 |
Fully integrated transmission control unit |
35H |
