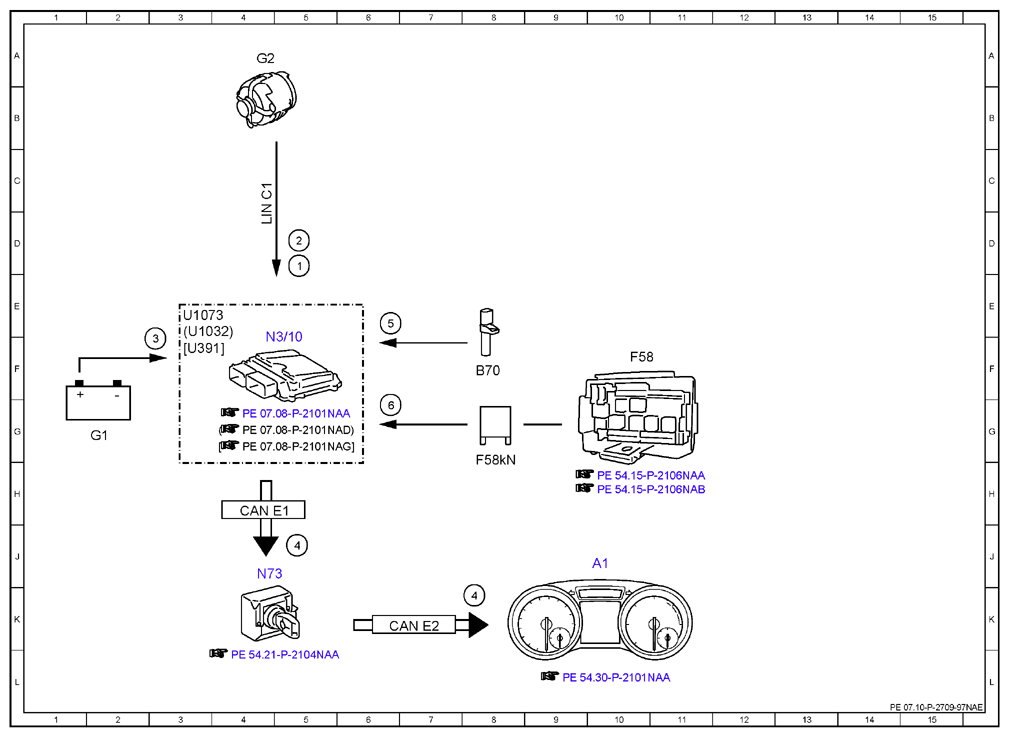

| 1 |
Alternator, status |
5D |
| 2 |
Circuit 61, status |
5D |
| 3 |
Circuit 30, status |
3F |
| 4 |
Instrument cluster, message |
5J |
| 4 |
Instrument cluster, message |
8K |
| 5 |
Engine speed, signal |
6E |
| 6 |
Circuit 87, status |
6G |
| A1 |
Instrument cluster |
10J |
| B70 |
Crankshaft Hall sensor |
8F |
| CAN E1 |
Chassis CAN 1 |
4H |
| CAN E2 |
Chassis CAN 2 |
7K |
| F58 |
Engine compartment fuse and relay module |
10F |
| F58kN |
Circuit 87M relay |
8H |
| G1 |
On-board electrical system battery |
2G |
| G2 |
Alternator |
4A |
| LIN C1 |
Drive train LIN |
4C |
| N3/10 |
ME-SFI [ME] control unit |
5F |
| N73 |
Electronic ignition switch control unit |
4J |
| U1032 |
Valid for engine 278 and 157 |
3E |
| U1073 |
Valid for gasoline engine 276.9 |
3E |
| U391 |
Valid for gasoline engine 276.8 |
3F |
