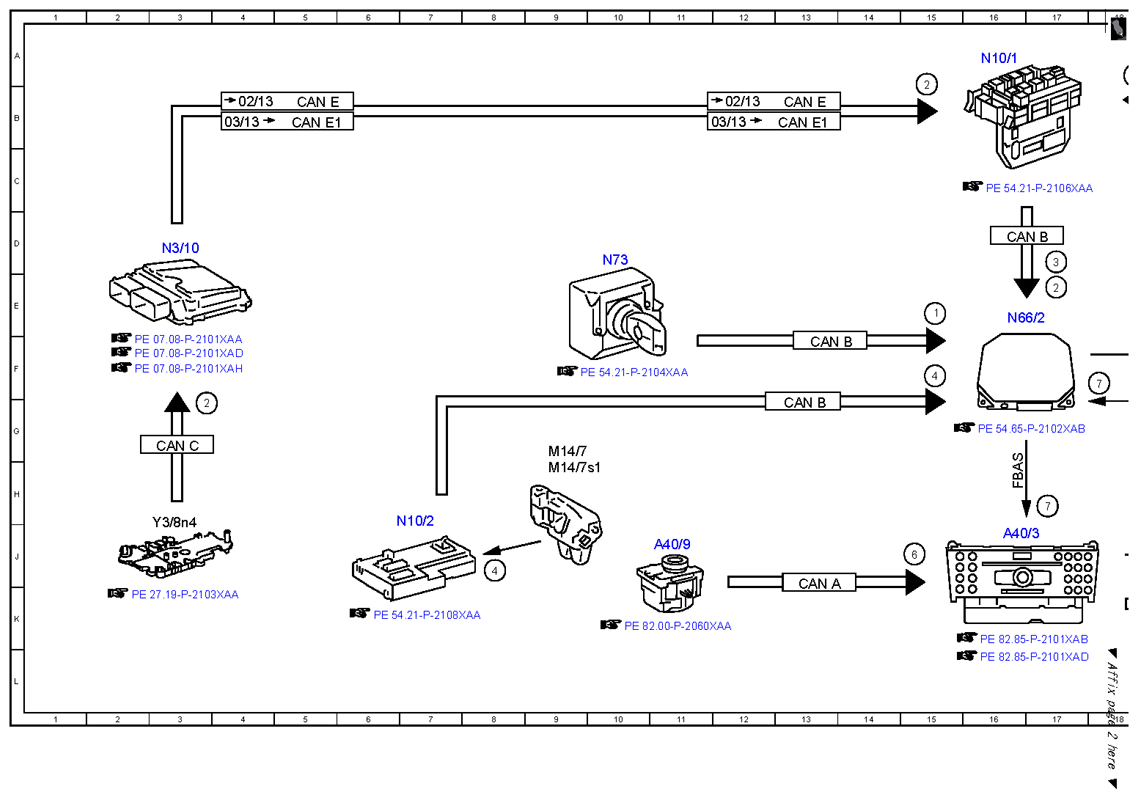

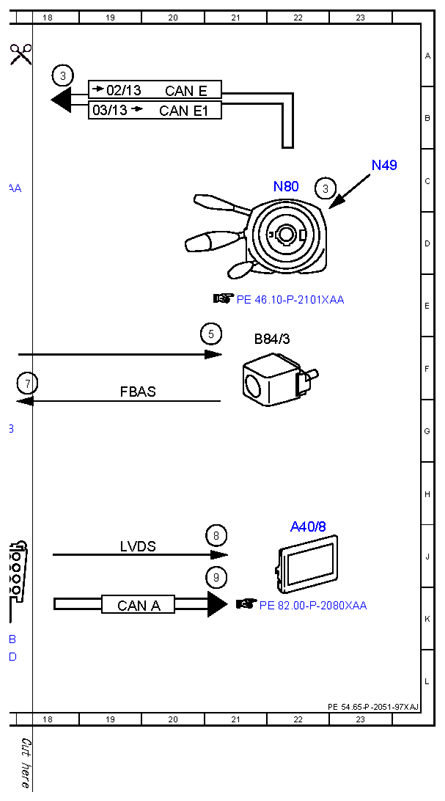

| 1 |
Circuit 15, status |
15E |
| 2 |
Gear range, status |
3G |
| 2 |
Gear range, status |
17E |
| 2 |
Gear range, status |
15B |
| 3 |
Steering angle, signal |
17D |
| 3 |
Steering angle, signal |
18A |
| 3 |
Steering angle, signal |
22C |
| 4 |
Trunk lid/liftgate rotary tumbler switch, status |
15F |
| 4 |
Trunk lid/liftgate rotary tumbler switch, status |
8J |
| 5 |
Backup camera, actuation |
21F |
| 6 |
Audio/COMAND controller, request |
15J |
| 7 |
Backup camera, signal |
17H |
| 7 |
Backup camera, signal |
18F |
| 8 |
Low voltage differential signal video signal data transfer, signal |
21J |
| 9 |
Display, actuation |
21J |
| A40/3 |
COMAND control unit |
16J |
| A40/8 |
Audio/COMAND display |
22J |
| A40/9 |
Audio/COMAND control panel |
11J |
| B84/3 |
Backup camera |
21F |
| CAN A |
Telematics CAN |
19K |
| CAN A |
Telematics CAN |
13K |
| CAN B |
Interior CAN |
16D |
| CAN B |
Interior CAN |
13F |
| CAN B |
Interior CAN |
13G |
| CAN C |
Drive train CAN |
3G |
| CAN E |
Chassis CAN |
5B |
| CAN E |
Chassis CAN |
13B |
| CAN E |
Chassis CAN |
20B |
| CAN E1 |
Chassis CAN 1 |
5B |
| CAN E1 |
Chassis CAN 1 |
13B |
| CAN E1 |
Chassis CAN 1 |
20B |
| LVDS |
Low voltage differential signal |
19J |
| M14/7 |
Trunk lid/liftgate central locking motor |
9G |
| M14/7s1 |
Trunk lid/liftgate rotary tumbler switch |
9H |
| N10/1 |
Front SAM control unit with fuse and relay module |
16A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
7J |
| N3/10 |
ME-SFI [ME] control unit |
3D |
| N49 |
Steering angle sensor |
23C |
| N66/2 |
Backup camera control unit |
16E |
| N73 |
Electronic ignition switch control unit |
10D |
| N80 |
Steering column module control unit |
22C |
| Y3/8n4 |
Fully integrated transmission control unit |
3J |
