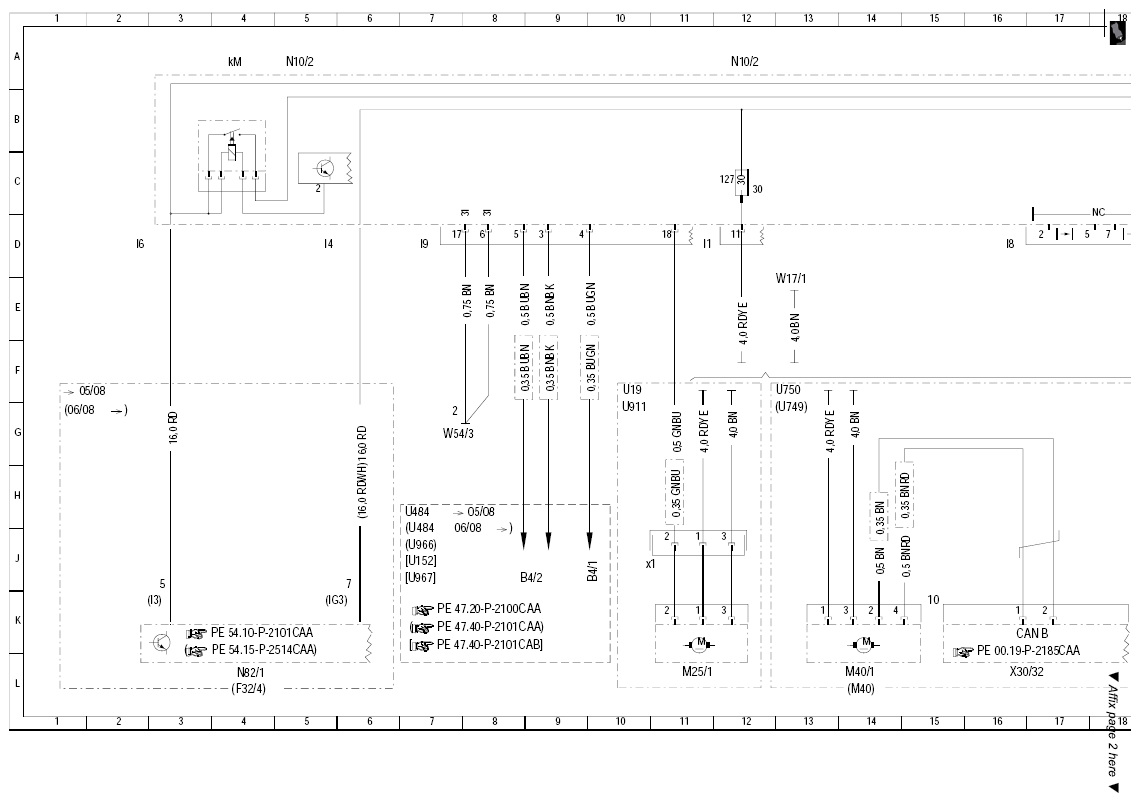

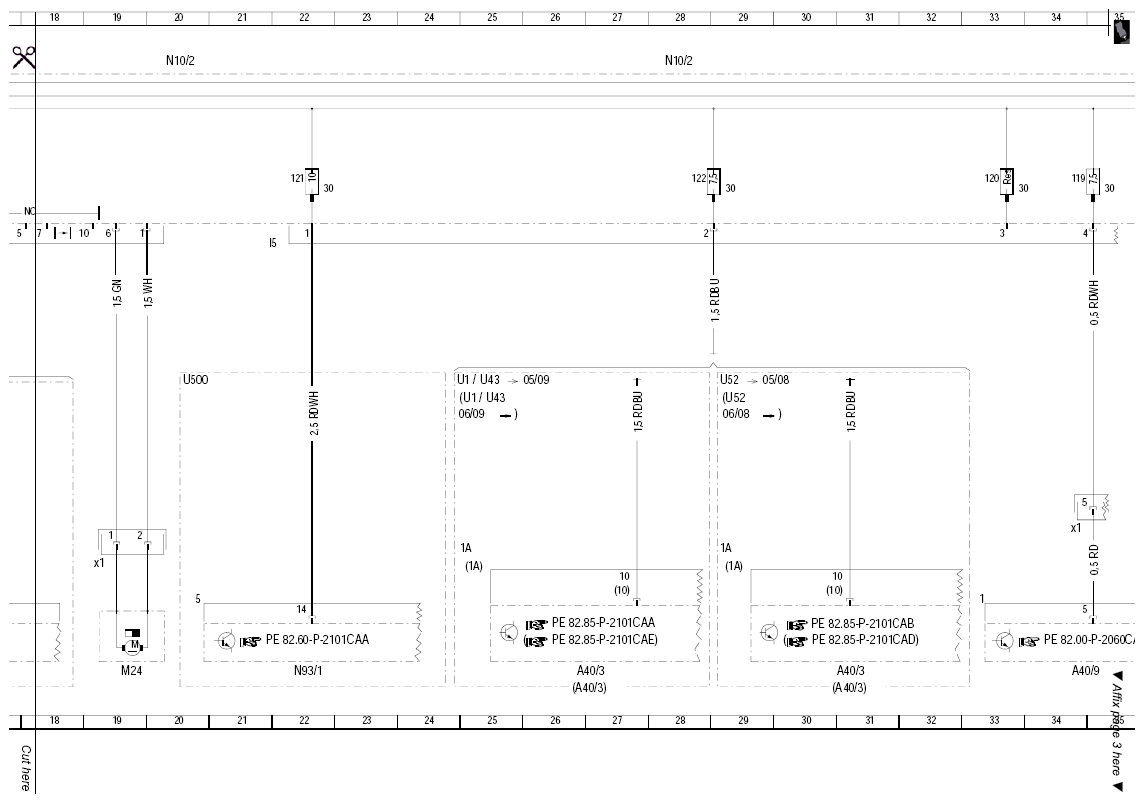

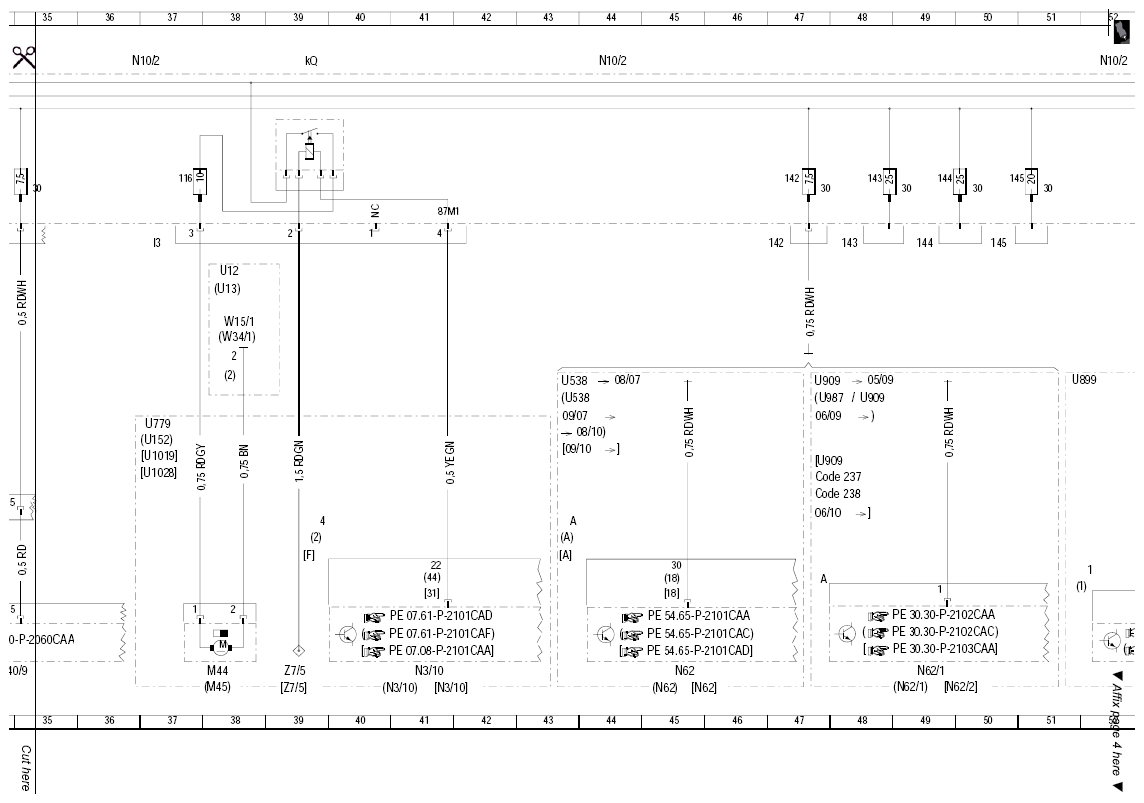

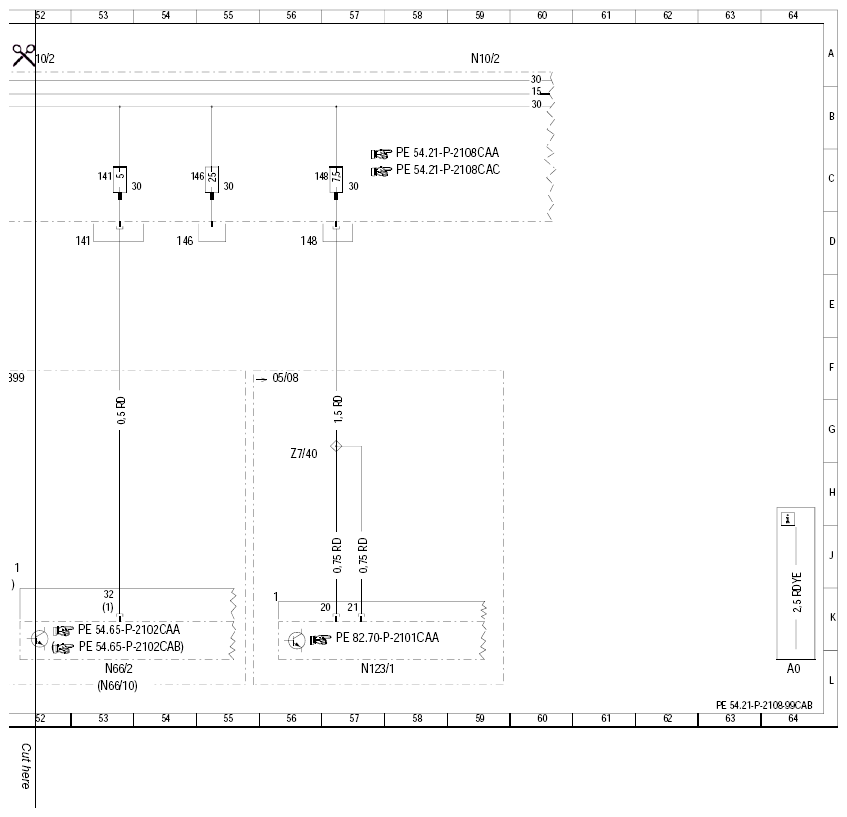

| Code: |
Designation: |
Position: |
| A0 |
Explanation of color codes |
56 L |
| A40/3 |
COMMAND control unit |
21 L |
| A40/9 |
Front central operating unit |
25 L |
| A40/9x1 |
Front central operating unit connector |
25 J |
| B4/1 |
Left fuel level sensor |
8 J |
| B4/2 |
Right fuel level sensor |
6 J |
| M24 |
Rear window blind motor |
17 L |
| M24x1 |
Rear window blind motor connector |
16 J |
| M40 |
Multicontour seat pneumatic pump |
9 L |
| M40/1 |
Pneumatic pump for dynamic seat control |
12 L |
| M44 |
Charge air cooler circulation pump |
28 L |
| M45 |
Engine coolant circulation pump |
28 L |
| N10/2 |
Rear SAM control module with fuse and relay module |
4 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
12 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
20 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
28 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
36 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
44 A |
| N10/2 |
Rear SAM control module with fuse and relay module |
49 A |
| N10/2f116 |
Fuse 116 |
28 C |
| N10/2f119 |
Fuse 119 |
25 C |
| N10/2f120 |
Fuse 120 |
24 C |
| N10/2f121 |
Fuse 121 |
20 C |
| N10/2f122 |
Fuse 122 |
21 C |
| N10/2f127 |
Fuse 127 |
10 C |
| N10/2f141 |
Fuse 141 |
43 C |
| N10/2f142 |
Fuse 142 |
38 C |
| N10/2f143 |
Fuse 143 |
39 C |
| N10/2f144 |
Fuse 144 |
40 C |
| N10/2f145 |
Fuse 145 |
41 C |
| N10/2f146 |
Fuse 146 |
45 C |
| N10/2f148 |
Fuse 148 |
46 C |
| N10/2kM |
Circuit 15 relay |
2 A |
| N10/2kQ |
Circulating pump relay |
30 A |
| N123/1 |
Universal Portable CTEL Interface (UPCI [UHI]) control module |
47 L |
| N3/10 |
ME-SFI [ME] control module |
32 L |
| N62 |
PTS control module |
36 L |
| N62/1 |
Radar senors control unit (SGR) |
40 L |
| N66/10 |
Backup camera voltage supply module |
43 L |
| N66/2 |
Reverse camera control module |
43 L |
| N82/1 |
Vehicle power supply control unit |
2 L |
| U1 |
Valid for {{USA}} |
19 F |
| U12 |
Valid for left-hand steering |
29 E |
| U13 |
Valid for right-hand steering |
29 E |
| U152 |
Valid for engine 156 |
5 J |
| U152 |
Valid for engine 156 |
27 H |
| U43 |
Valid for ECE |
20 F |
| U484 |
Valid for M273 ME |
5 H |
| U52 |
Valid for {{Japan}} |
19 G |
| U538 |
Valid for Parktronic System |
34 F |
| U538 |
Valid for Parktronic System |
34 G |
| U749 |
Valid for multicontour seat (MCS [MKS]) |
8 F |
| U750 |
Valid for dynamic seat (DS [FDS]) |
10 F |
| U779 |
Valid for engine 275 |
5 J |
| U779 |
Valid for engine 275 |
27 G |
| U896 |
Valid for City Assist System |
38 F |
| U899 |
Valid for backup camera |
42 F |
| W15/1 |
Ground (right footwell) |
29 E |
| W17/1 |
Ground (left rear seat) |
10 E |
| W34/1 |
Ground (electronics - left footwell) |
29 F |
| W54/3 |
Ground (left rear wheelhouse) |
5 G |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
14 L |
| Z7/40 |
Circuit 30 connector sleeve |
46 H |
| Z7/5 |
Circuit 87 connector sleeve |
30 L |
