Wiring diagram of front SAM control unit with fuse and relay module (N10/1) - PE54.21-P-2106-97CAB

Code:  Designation:  Position:
A0 Color code key 80L
A9 Refrigerant compressor 45L
A9 Refrigerant compressor 51L
F32 Front prefuse 3L
F32 Front prefuse 75L
F32/3 Engine compartment prefuse box 3L
F32/3 Engine compartment prefuse box 75L
F32/3f6 Fuse 6 2K
F32/3f9 Fuse 9 73K
F32f6 Fuse 6 2K
F32f9 Fuse 9 73K
M33 Electric air pump 7L
N10/1 Front SAM control unit with fuse and relay module 4A
N10/1 Front SAM control unit with fuse and relay module 13A
N10/1 Front SAM control unit with fuse and relay module 28A
N10/1 Front SAM control unit with fuse and relay module 20A
N10/1 Front SAM control unit with fuse and relay module 36A
N10/1 Front SAM control unit with fuse and relay module 44A
N10/1 Front SAM control unit with fuse and relay module 52A
N10/1 Front SAM control unit with fuse and relay module 60A
N10/1 Front SAM control unit with fuse and relay module 68A
N10/1 Front SAM control unit with fuse and relay module 76A
N10/1f21 Fuse 21 30B
N10/1f22 Fuse 22 29B
N10/1f23 Fuse 23 30B
N10/1f24 Fuse 24 31B
N10/1f30 Fuse 30 25C
N10/1f55 Fuse 55 10C
N10/1kA Air pump relay 12A
N10/1kC Circuit 87 relay, engine 27A
N10/1kD Circuit 15 (2)/spare 1 relay (changeover contact) 5A
N10/1kG Circuit 15R relay 7A
N10/1kH Circuit 50 relay, starter 65A
N10/1kJ Circuit 15 relay, starter 73A
N10/2 Rear SAM control unit with fuse and relay module 34L
N118 Fuel pump control unit 18L
N118 Fuel pump control unit 17L
N118 Fuel pump control unit 18L
N3/10 ME-SFI [ME] control unit 14L
N3/10 ME-SFI [ME] control unit 10L
N3/10 ME-SFI [ME] control unit 13L
N3/10 ME-SFI [ME] control unit 14L
N3/10 ME-SFI [ME] control unit 21L
N3/10 ME-SFI [ME] control unit 21L
N3/10 ME-SFI [ME] control unit 25L
N3/10 ME-SFI [ME] control unit 22L
N3/10 ME-SFI [ME] control unit 29L
N3/10 ME-SFI [ME] control unit 29L
N3/10 ME-SFI [ME] control unit 38L
N3/10 ME-SFI [ME] control unit 59L
N3/10 ME-SFI [ME] control unit 67L
U1019 Valid for engine 278 30H
U1019 Valid for engine 278 27F
U1019 Valid for engine 278 40F
U1019 Valid for engine 278 55G
U1019 Valid for engine 278 65F
U1019 Valid for engine 278 47F
U1028 Valid for engine 157 27F
U1028 Valid for engine 157 30H
U1028 Valid for engine 157 40F
U1028 Valid for engine 157 55G
U1028 Valid for engine 157 65F
U1028 Valid for engine 157 47F
U152 Valid for engine 156 12F
U152 Valid for engine 156 24G
U152 Valid for engine 156 6F
U152 Valid for engine 156 8F
U152 Valid for engine 156 55F
U152 Valid for engine 156 61F
U484 Valid for M273 ME 6F
U484 Valid for M273 ME 8F
U484 Valid for M273 ME 27F
U484 Valid for M273 ME 43F
U484 Valid for M273 ME 55F
U484 Valid for M273 ME 61F
U779 Valid for engine 275 6F
U779 Valid for engine 275 36F
U779 Valid for engine 275 51F
U779 Valid for engine 275 55F
U779 Valid for engine 275 57F
U779 Valid for engine 275 61F
U966 Valid for engine 275.953 12F
U967 Valid for engine 275.982 12F
W11 Ground (engine - electrical line connected) 7G
W46 Ground (air pump) 7H
X26 Interior and engine wiring harness connector 6H
X26 Interior and engine wiring harness connector 43H
X26 Interior and engine wiring harness connector 41H
X26 Interior and engine wiring harness connector 48H
Z3 Tml. 15 connector sleeve 18G
Z3 Tml. 15 connector sleeve 28G
Z7/35 Circuit 87 M1e connector sleeve 44L
Z7/36 Circuit 87 M2e connector sleeve 46L
Z7/38 Circuit 87 M1i connector sleeve 47L
Z7/38 Circuit 87 M1i connector sleeve 54L
Z7/39 Circuit 87 M2i connector sleeve 53L
Z7/48 Circuit 87 D2 connector sleeve 56L
Z7/5 Circuit 87 connector sleeve 25G
Z7/5 Circuit 87 connector sleeve 33G
Z7/5 Circuit 87 connector sleeve 56L
Z7/73z1 Circuit 87 D4 connector sleeve 33H

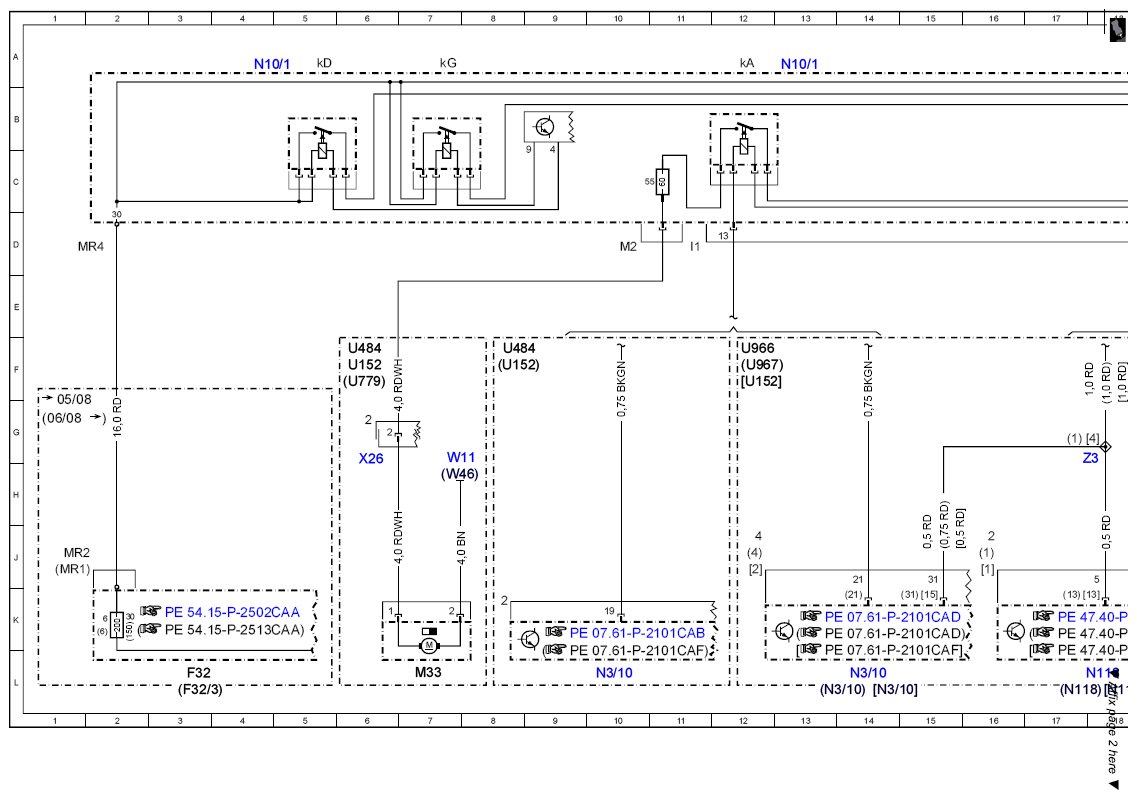

Fig 1: Fuse And Relay Module Wiring Diagram (1 Of 5)
G07516852Courtesy of MERCEDES-BENZ USA

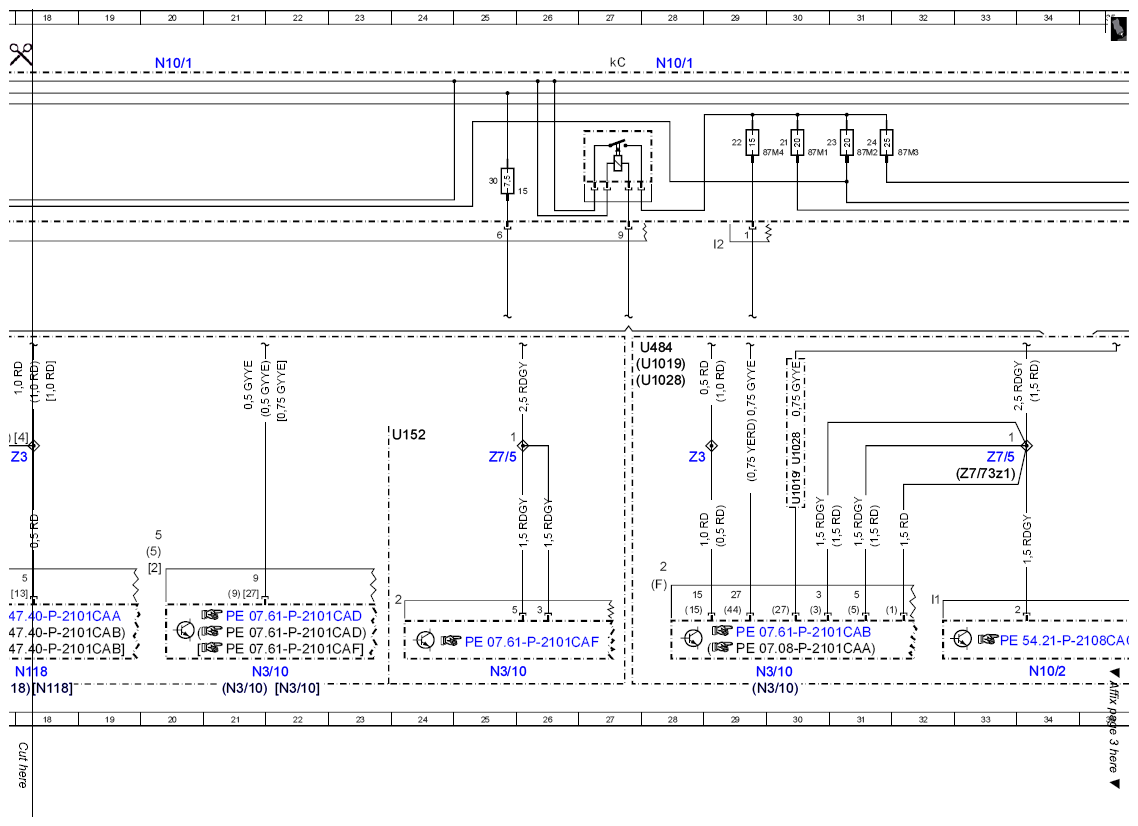

Fig 2: Fuse And Relay Module Wiring Diagram (2 Of 5)
G07516853Courtesy of MERCEDES-BENZ USA
Fig 3: Fuse And Relay Module Wiring Diagram (3 Of 5)
G07516854Courtesy of MERCEDES-BENZ USA

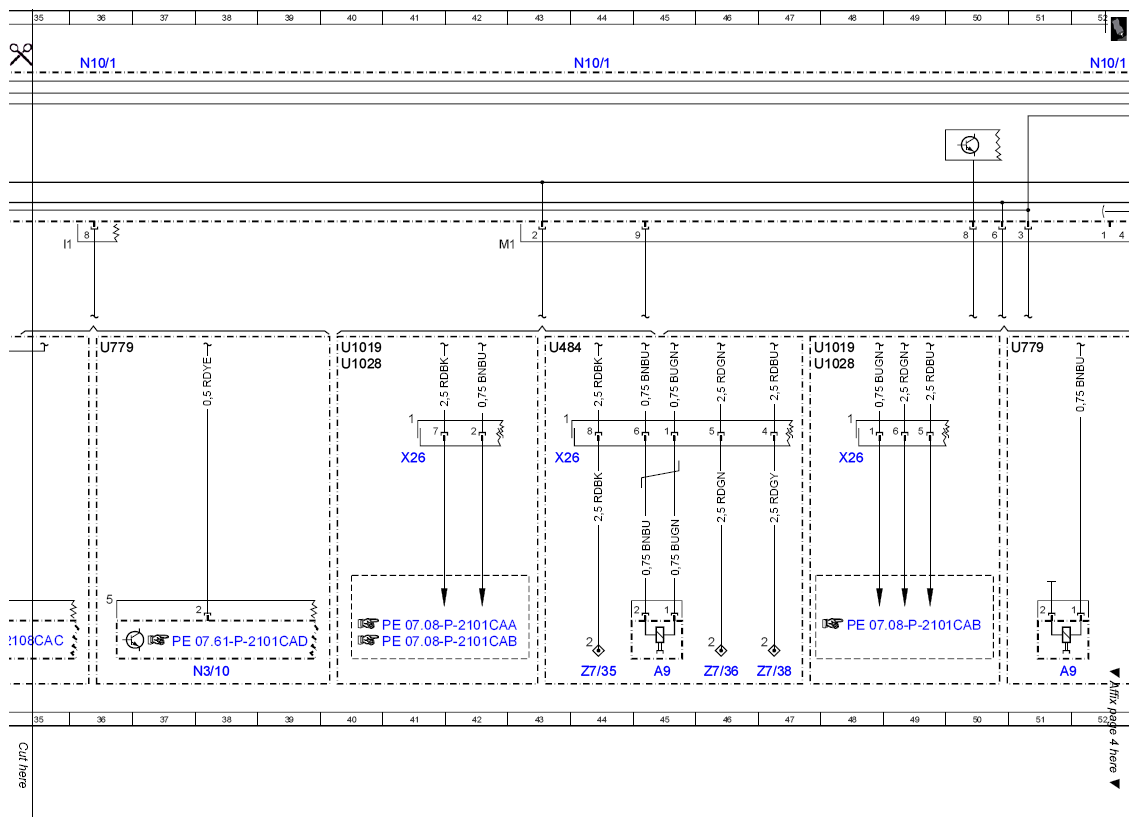

Fig 4: Fuse And Relay Module Wiring Diagram (4 Of 5)
G07516855Courtesy of MERCEDES-BENZ USA

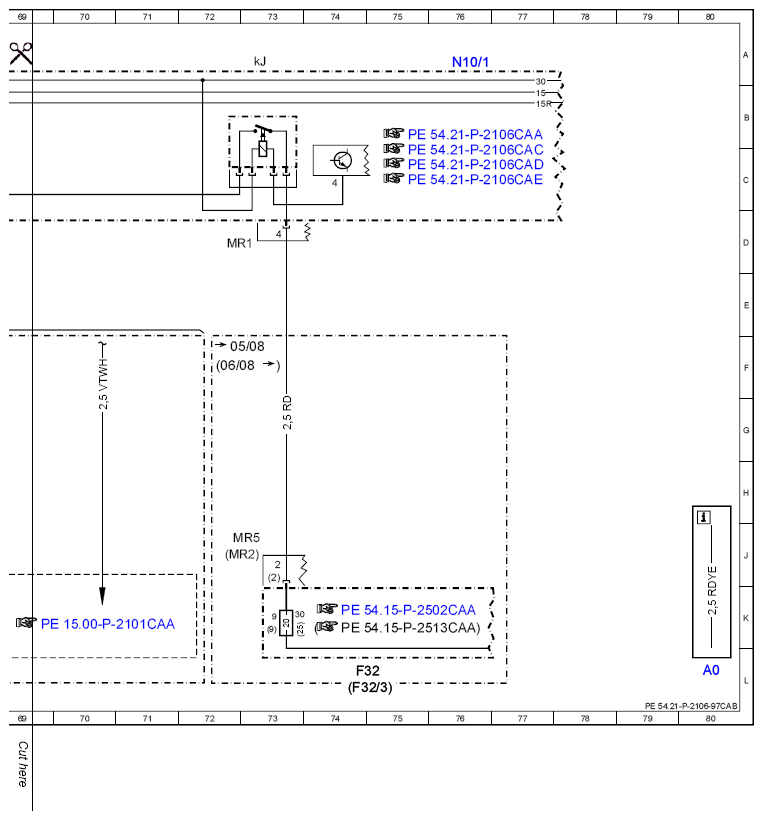

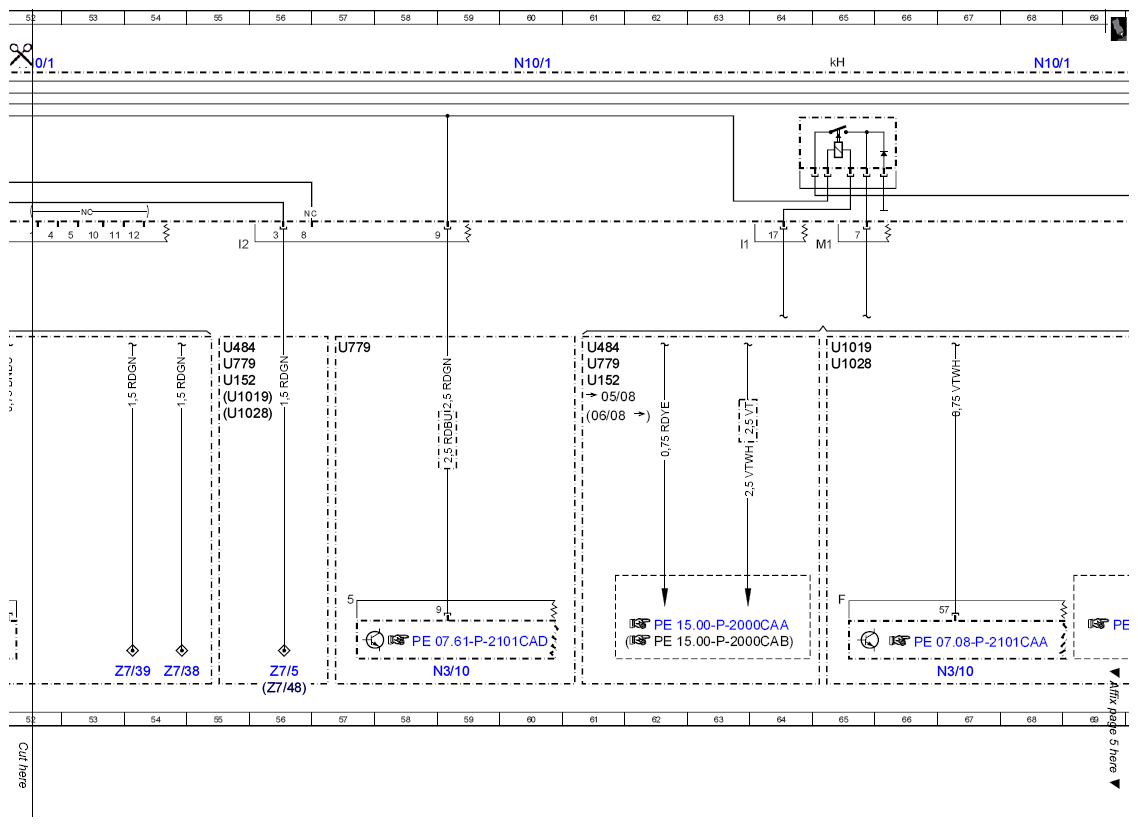

Fig 5: Fuse And Relay Module Wiring Diagram (5 Of 5)
G07516856Courtesy of MERCEDES-BENZ USA
