| A0 |
Color code key |
48L |

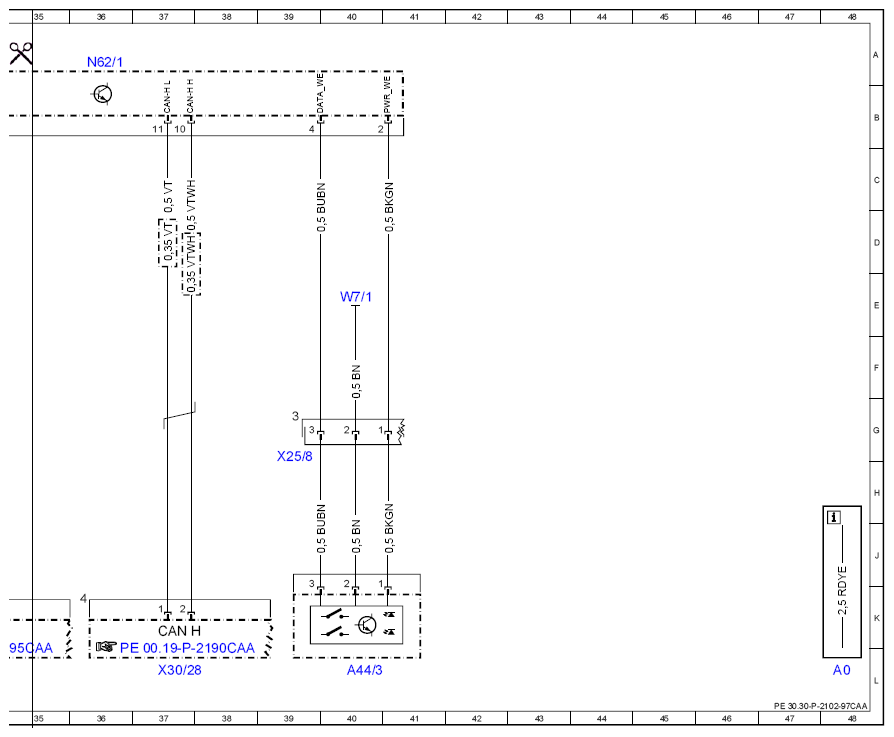

| A44/3 |
Rear PTS warning indicator |
40L |

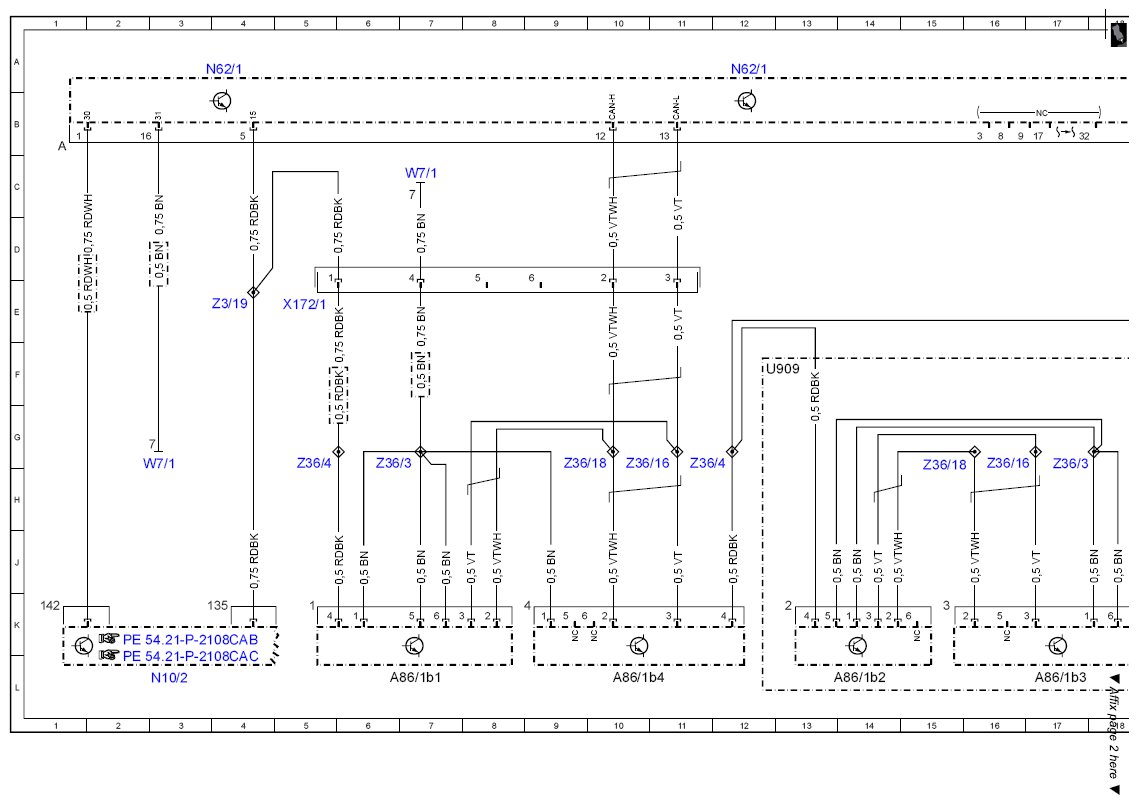

| A86/1b1 |
Left outer radar sensor, front bumper |
7L |
| A86/1b2 |
Left inner radar sensor, front bumper |
14L |
| A86/1b3 |
Right inner radar sensor, front bumper |
17L |
| A86/1b4 |
Right outer radar sensor, front bumper |
10L |

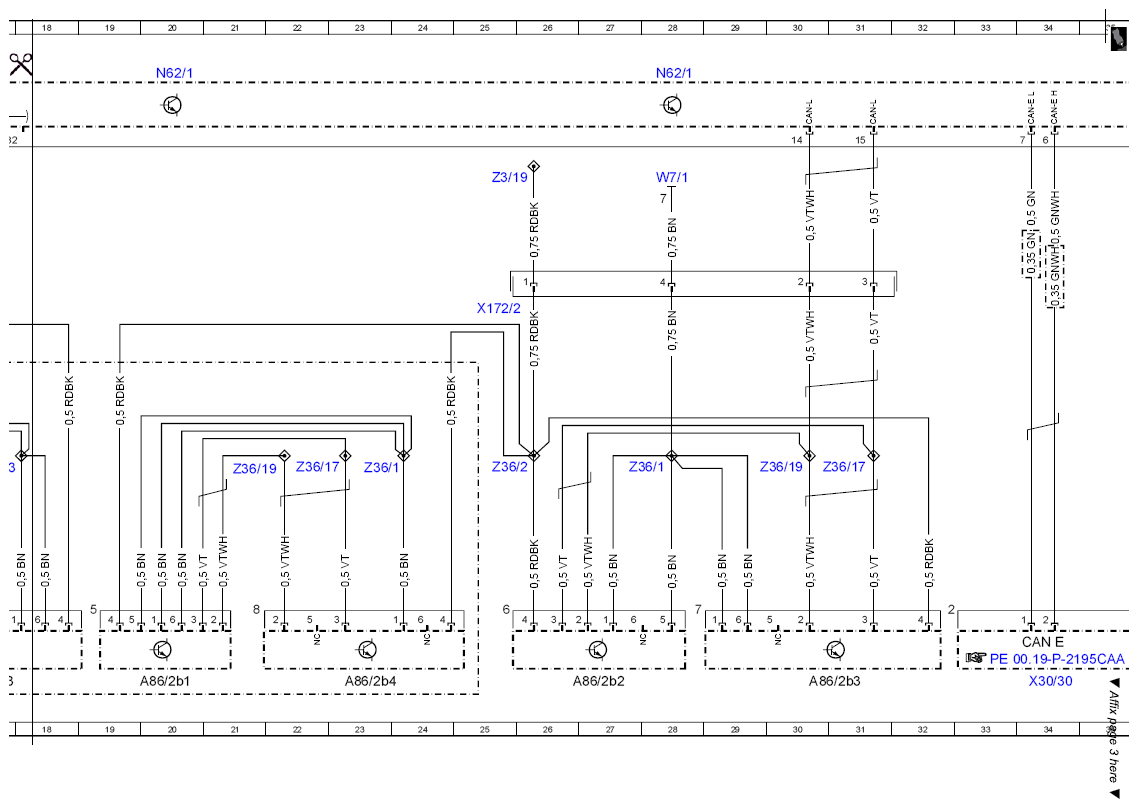

| A86/2b1 |
Right outer radar sensor, rear bumper |
20L |
| A86/2b2 |
Right inner radar sensor, rear bumper |
27L |
| A86/2b3 |
Left inner radar sensor, rear bumper |
30L |
| A86/2b4 |
Left outer radar sensor, rear bumper |
23L |
| CAN E |
Chassis CAN |
34K |
| CAN H |
Vehicle dynamics CAN |
37K |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N62/1 |
Radar sensors control unit (SGR) |
4A |
| N62/1 |
Radar sensors control unit (SGR) |
12A |
| N62/1 |
Radar sensors control unit (SGR) |
20A |
| N62/1 |
Radar sensors control unit (SGR) |
28A |
| N62/1 |
Radar sensors control unit (SGR) |
36A |
| U909 |
Valid for DISTRONIC PLUS |
12F |
| W7/1 |
Ground (right taillamp in trunk) |
3H |
| W7/1 |
Ground (right taillamp in trunk) |
7C |
| W7/1 |
Ground (right taillamp in trunk) |
28C |
| W7/1 |
Ground (right taillamp in trunk) |
40E |
| X172/1 |
Radar sensors/FFS [RBA] connector, front bumper |
5E |
| X172/2 |
Radar sensors/FFS [RBA] connector, rear bumper |
25E |
| X25/8 |
Overhead control panel and FFS [RBA] connector |
39G |
| X30/28 |
Vehicle dynamics CAN voltage distributor connector |
37L |
| X30/30 |
Chassis CAN/FFS [RBA] voltage distributor connector |
34L |
| Z3/19 |
Circuit 15 connector sleeve (fused) (PTS) |
4E |
| Z3/19 |
Circuit 15 connector sleeve (fused) (PTS) |
25C |
| Z36/1 |
Rear PTS sensor ground connector sleeve |
23H |
| Z36/1 |
Rear PTS sensor ground connector sleeve |
28G |
| Z36/16 |
Front CAN (low) sensor connector sleeve |
10G |
| Z36/16 |
Front CAN (low) sensor connector sleeve |
16G |
| Z36/17 |
Rear CAN (low) sensor connector sleeve |
22G |
| Z36/17 |
Rear CAN (low) sensor connector sleeve |
31G |
| Z36/18 |
Front CAN (high) sensor connector sleeve |
9G |
| Z36/18 |
Front CAN (high) sensor connector sleeve |
15H |
| Z36/19 |
Rear CAN (high) sensor connector sleeve |
21H |
| Z36/19 |
Rear CAN (high) sensor connector sleeve |
30G |
| Z36/2 |
Rear PTS sensor voltage supply connector sleeve |
25G |
| Z36/3 |
Front PTS sensor ground connector sleeve |
6G |
| Z36/3 |
Front PTS sensor ground connector sleeve |
17H |
| Z36/4 |
Front PTS sensor voltage supply connector sleeve |
5G |
| Z36/4 |
Front PTS sensor voltage supply connector sleeve |
11G |
