Electrical function diagram for ME maximum engine speed limitation - PE07.61-U-2757-97CAA

Code: Designation: Position:
1 Vehicle speed, signal 3E
2 Selector lever position, status 5E
CAN C Drive train CAN 6D
CAN E Chassis CAN 2D
L5 Crankshaft position sensor 1F
M16/6 Throttle valve actuator 2J
N15/3 ETC [EGS] control unit 5B
N3/10 ME-SFI [ME] control unit 3E
N47-5 ESP control unit 2A
N92/1 ECI ignition module, right cylinder bank 4H
N92/2 ECI ignition module, left cylinder bank 4J
R4 Spark plugs 4L
Y62y1 Cylinder 1 fuel injection valve 7E
Y62y10 Cylinder 10 fuel injection valve 7G
Y62y11 Cylinder 11 fuel injection valve 7G
Y62y12 Cylinder 12 fuel injection valve 7G
Y62y2 Cylinder 2 fuel injection valve 7E
Y62y3 Cylinder 3 fuel injection valve 7E
Y62y4 Cylinder 4 fuel injection valve 7E
Y62y5 Cylinder 5 fuel injection valve 7F
Y62y6 Cylinder 6 fuel injection valve 7F
Y62y7 Cylinder 7 fuel injection valve 7F
Y62y8 Cylinder 8 fuel injection valve 7F
Y62y9 Cylinder 9 fuel injection valve 7G

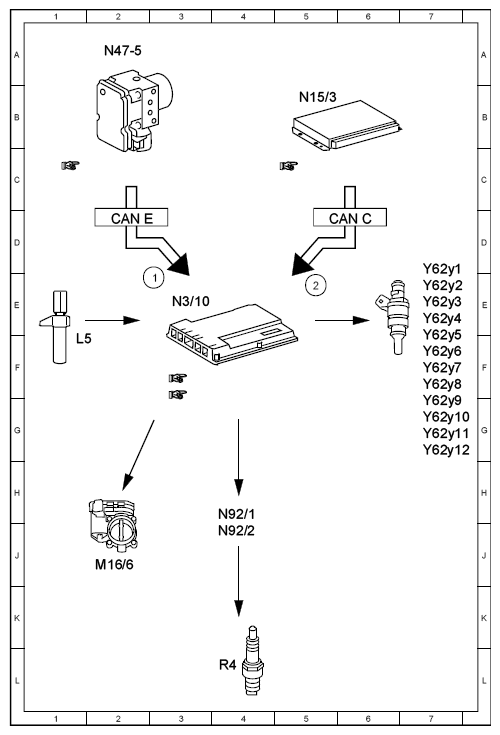

Fig 1: ME Maximum Engine Speed Limitation Electrical Function Diagram
G10107939Courtesy of MERCEDES-BENZ USA
