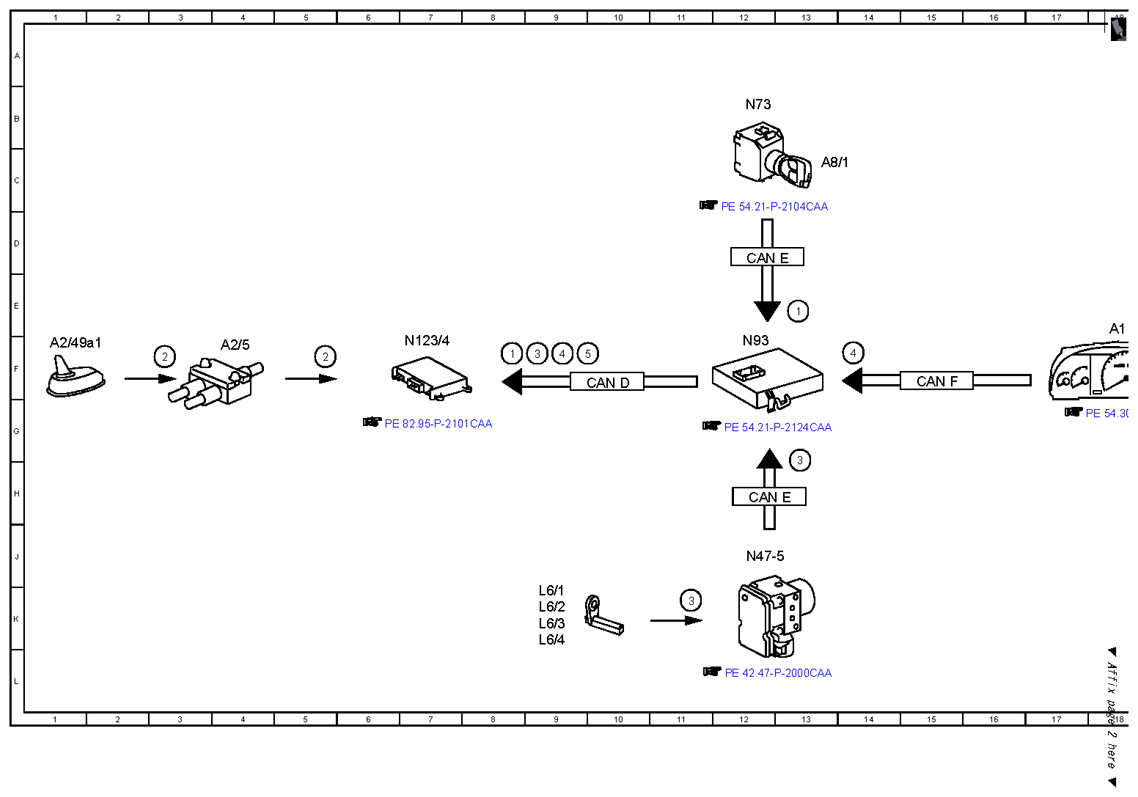

Electrical function diagram for position finding, function - PE82.95-P-2070-97CAA
MODEL 216 with CODE (359) TELE AID emergency call system as of model year 09/YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R/circuit 15, status ON | 8F |
| 1 | Circuit 15R/circuit 15, status ON | 13E |
| 2 | GPS, signal | 3F |
| 2 | GPS, signal | 5F |
| 3 | Wheel speed, signal | 11K |
| 3 | Wheel speed, signal | 13H |
| 3 | Wheel speed, signal | 9F |
| 4 | Travel distance, signal | 9F |
| 4 | Travel distance, signal | 14F |
| 5 | Direction of travel, signal | 10F |
| A1 | Instrument cluster | 18E |
| A2/49a1 | Telephone antenna | 1F |
| A2/5 | Antenna splitter | 4F |
| A8/1 | Transmitter key | 14C |
| CAN D | Diagnostic CAN | 10F |
| CAN E | Chassis CAN | 12D |
| CAN E | Chassis CAN | 12H |
| CAN F | Central CAN | 15F |
| L6/1 | Left front rpm sensor | 9K |
| L6/2 | Right front rpm sensor | 9K |
| L6/3 | Left rear rpm sensor | 9K |
| L6/4 | right rear rpm sensor | 9J |
| N123/4 | Emergency call system control unit | 7F |
| N47-5 | ESP control unit | 12J |
| N73 | EIS [EZS] control unit | 12B |
| N93 | Central gateway control unit | 12F |
