Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97CAA

MODEL 216 with CODE (472) Electronic Stability Program (ESP) up to Model Year 08 /modification year 07

Code: Designation: Position:
A01 Explanation of CAN and LIN-Bus 23L
A1 Instrument cluster 7H
A13 Electric parking brake control unit 8A
A7/3 Traction system hydraulic unit 13B
A7/7 BAS brake booster 11C
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 16B
L6/1 Left front rpm sensor 11B
L6/2 Right front rpm sensor 11B
L6/3 Left rear rpm sensor 11B
L6/4 right rear rpm sensor 11B
LIN B3 OBF LIN 4J
N10/1 Front SAM control unit with fuse and relay module 1E
N10/2 Rear SAM control unit with fuse and relay module 5B
N15/3 ETC [EGS] control unit 22F
N2/7 Restraint systems control unit 13G
N3/10 ME-SFI [ME] control unit 16F
N3/10 ME-SFI [ME] control unit 16D
N49 Steering angle sensor 11H
N72/1 Upper control panel control unit 4G
N80 Steering column module 10G
N93 Central gateway control unit 7E
S6/2 Cockpit switch group 3K
S76/15 Electric parking brake switch 10B
U152 Valid for engine 156 15F
U152 Valid for engine 156 21C
U484 Valid for M273 ME 15F
U484 Valid for M273 ME 20C
U779 Valid for engine 275 15C
U779 Valid for engine 275 20F
Y3/8 Electric control unit (VGS) 22D

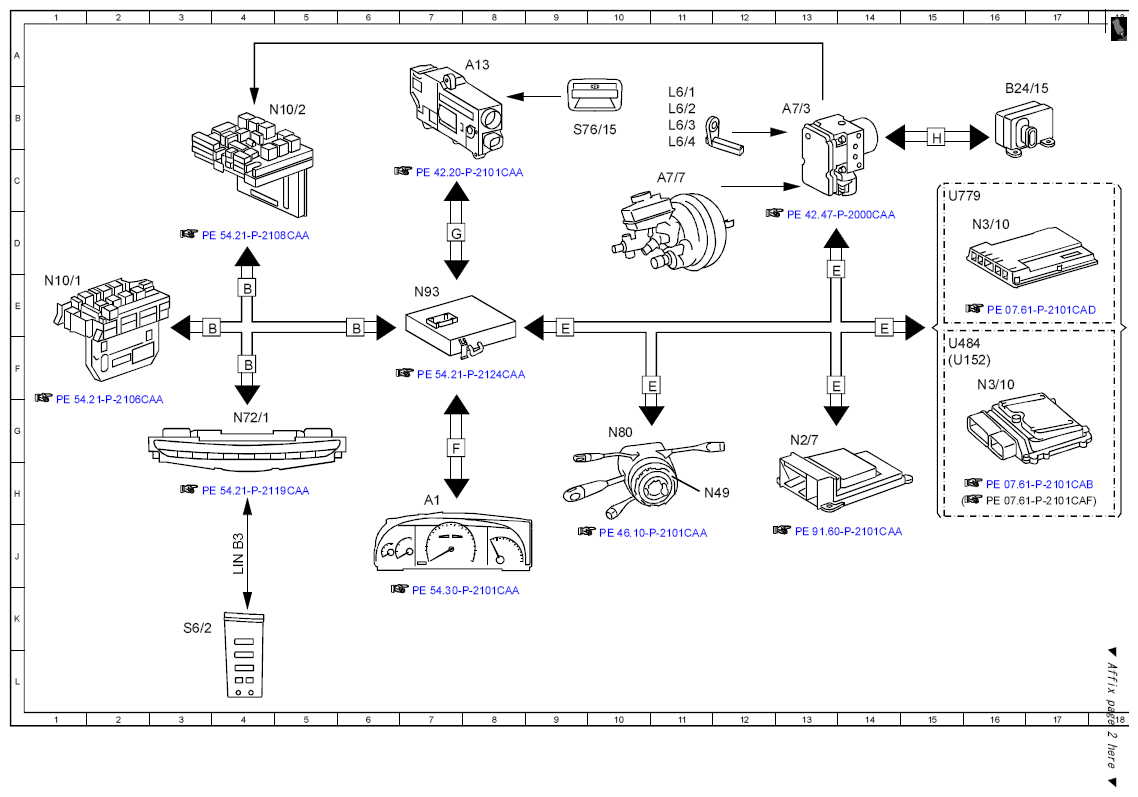

Fig 1: Adaptive Brake (ABR) Communication Diagram (1 Of 2)
G10110443Courtesy of MERCEDES-BENZ USA

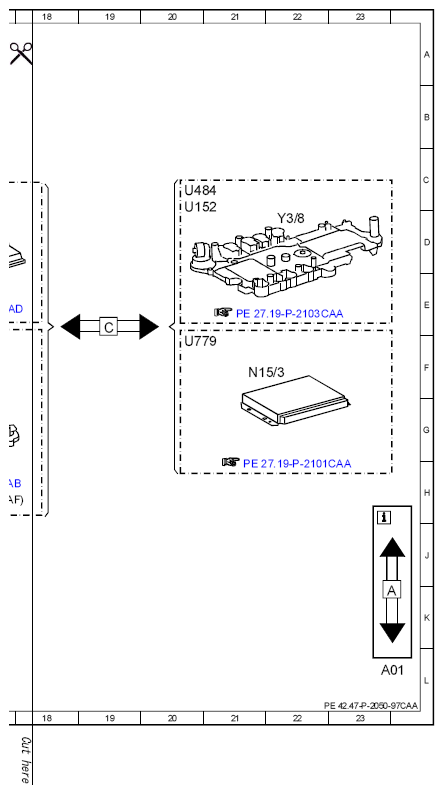

Fig 2: Adaptive Brake (ABR) Communication Diagram (2 Of 2)
G10110444Courtesy of MERCEDES-BENZ USA
