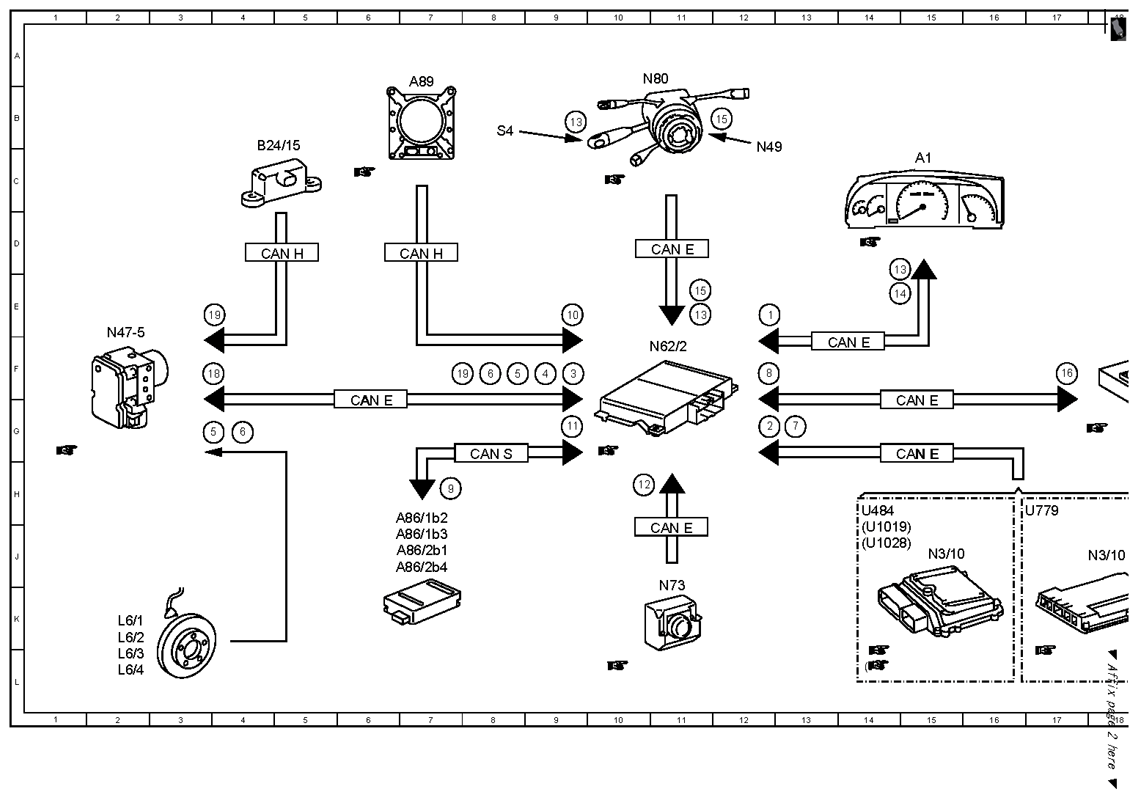

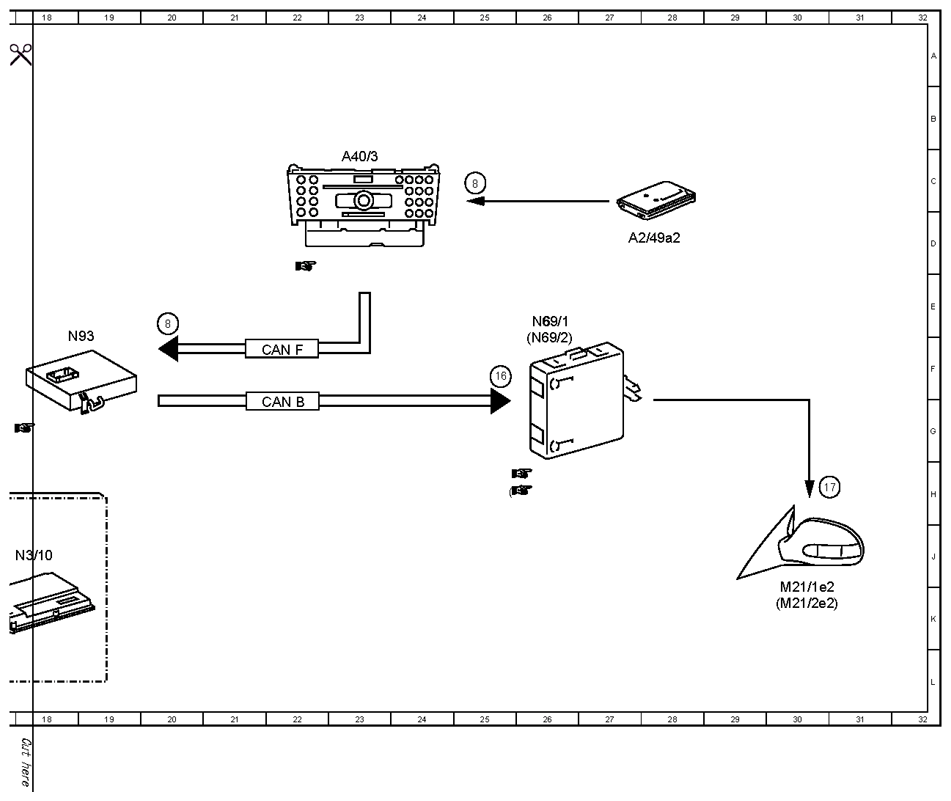

| 1 |
Blind spot assist, status |
12E |
| 10 |
Far range radar sensor, signal |
9E |
| 11 |
Close range radar sensors, signal |
9G |
| 12 |
Circuit 15, status |
10H |
| 13 |
Combination switch, status |
14D |
| 13 |
Combination switch, status |
9B |
| 13 |
Combination switch, status |
11E |
| 14 |
Instrument cluster, message |
14E |
| 15 |
Steering angle sensor, signal |
12B |
| 15 |
Steering angle sensor, signal |
11E |
| 16 |
Blind Spot Assist readiness and warning indicator, request |
17F |
| 16 |
Blind Spot Assist readiness and warning indicator, request |
25F |
| 17 |
Blind Spot Assist readiness and warning indicator, actuation |
30H |
| 18 |
Active brake intervention, request |
3F |
| 19 |
Body acceleration sensor, status |
7F |
| 19 |
Body acceleration sensor, status |
3E |
| 2 |
Circuit 61, status |
12G |
| 3 |
ESP®, status |
9F |
| 4 |
Standstill coordinator, status |
9F |
| 5 |
Wheel speed, signal |
8F |
| 5 |
Wheel speed, signal |
4G |
| 6 |
Wheel rotation direction, signal |
8F |
| 6 |
Wheel rotation direction, signal |
4G |
| 7 |
Engine speed, signal |
13G |
| 8 |
GPS, signal |
20E |
| 8 |
GPS, signal |
25C |
| 8 |
GPS, signal |
12F |
| 9 |
Switch on/off, signal |
7H |
| A1 |
Instrument cluster |
15C |
| A2/49a2 |
GPS antenna |
28D |
| A40/3 |
COMAND control unit |
23C |
| A86/1b2 |
Left inner radar sensor, front bumper |
7H |
| A86/1b3 |
Right inner radar sensor, front bumper |
7J |
| A86/2b1 |
Right outer radar sensor, rear bumper |
7J |
| A86/2b4 |
Left outer radar sensor, rear bumper |
7J |
| A89 |
DTR control unit |
7A |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
4C |
| CAN B |
Interior CAN |
22G |
| CAN E |
Chassis CAN |
15G |
| CAN E |
Chassis CAN |
11D |
| CAN E |
Chassis CAN |
6G |
| CAN E |
Chassis CAN |
14F |
| CAN E |
Chassis CAN |
15G |
| CAN E |
Chassis CAN |
11J |
| CAN F |
Central CAN |
22F |
| CAN H |
Vehicle dynamics CAN |
4D |
| CAN H |
Vehicle dynamics CAN |
7D |
| CAN S |
Sensor CAN |
8G |
| L6/1 |
Left front rpm sensor |
2K |
| L6/2 |
Right front rpm sensor |
2K |
| L6/3 |
Left rear rpm sensor |
2L |
| L6/4 |
right rear rpm sensor |
2L |
| M21/1e2 |
Left Blind Spot Assist readiness and warning indicator |
30K |
| M21/2e2 |
Right Blind Spot Assist readiness and warning indicator |
30K |
| N3/10 |
ME-SFI [ME] control unit |
18J |
| N3/10 |
ME-SFI [ME] control unit |
15J |
| N47-5 |
ESP control unit |
2F |
| N49 |
Steering angle sensor |
12C |
| N62/2 |
Video and radar sensor system control unit |
11F |
| N69/1 |
Left door control unit |
26E |
| N69/2 |
Right door control unit |
26F |
| N73 |
EIS [EZS] control unit |
11K |
| N80 |
Steering column module |
11A |
| N93 |
Central gateway control unit |
18F |
| S4 |
Combination switch |
8B |
| U1019 |
Valid for engine 278 |
14J |
| U1028 |
Valid for engine 157 |
14J |
| U484 |
Valid for M273 ME |
14H |
| U779 |
Valid for engine 275 |
16H |
