| 1 |
Circuit 15, status |
4D |
| 10 |
Reverse gear, status |
25E |
| 10 |
Reverse gear, status |
6E |
| 10 |
Reverse gear, status |
18E |
| 12 |
Mute, signal |
21H |
| 12 |
Mute, signal |
14E |
| 13 |
Wheel rotation direction, signal |
16D |
| 13 |
Wheel rotation direction, signal |
21B |
| 13 |
Wheel rotation direction, signal |
7E |
| 14 |
Gear range, request |
22E |
| 14 |
Gear range, request |
27H |
| 14 |
Gear range, request |
15B |
| 14 |
Gear range, request |
16D |
| 15 |
Parking brake, status |
17K |
| 15 |
Parking brake, status |
17G |
| 15 |
Parking brake, status |
7E |
| 2 |
PTS ultrasonic sensor, actuation |
7C |
| 3 |
PTS ultrasonic sensor, signal |
6D |
| 4 |
PTS warning indicator, actuation |
6C |
| 4 |
PTS warning indicator, actuation |
14E |
| 4 |
PTS warning indicator, actuation |
14J |
| 5 |
PTS OFF switch, status |
2K |
| 5 |
PTS OFF switch, status |
5G |
| 6 |
PARKTRONIC status indication, actuation |
2H |
| 6 |
PARKTRONIC status indication, actuation |
4J |
| 7 |
Rain/light sensor, status |
6F |
| 7 |
Rain/light sensor, status |
8K |
| 7 |
Rain/light sensor, status |
14F |
| 7 |
Rain/light sensor, status |
14H |
| 8 |
Wheel speed, signal |
21B |
| 8 |
Wheel speed, signal |
14H |
| 8 |
Wheel speed, signal |
17D |
| 9 |
Vehicle speed, signal |
16G |
| 9 |
Vehicle speed, signal |
6E |
| A1 |
Instrument cluster |
13K |

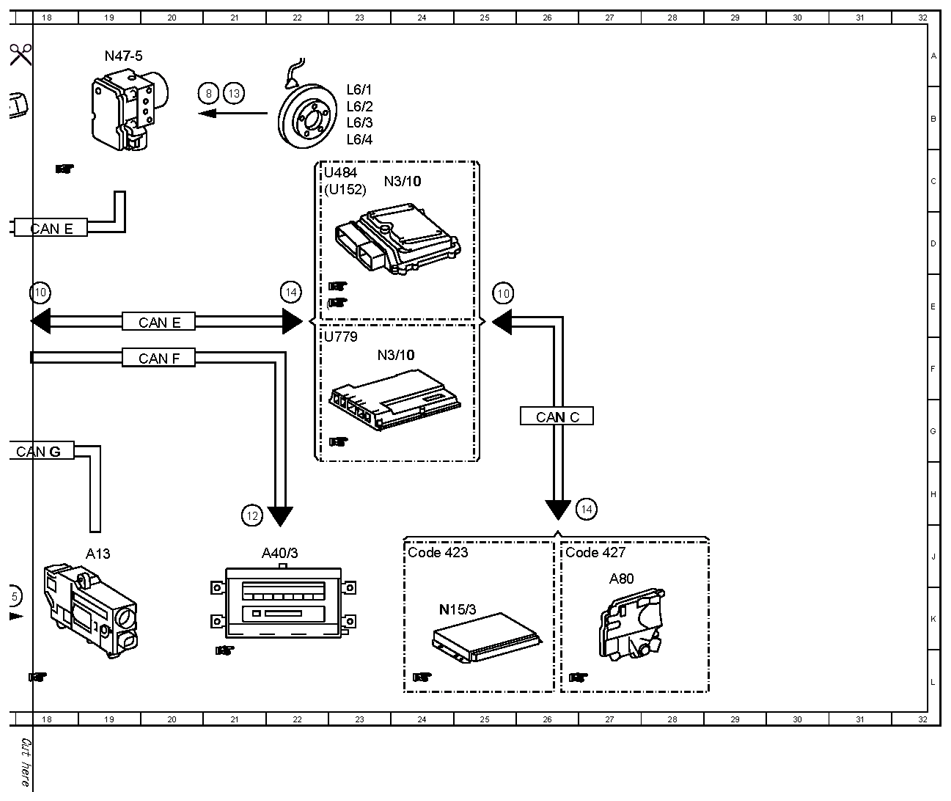

| A13 |
Electric parking brake control unit |
19J |
| A1p13 |
Multifunction display |
12H |
| A40/3 |
COMAND control unit |
22J |
| A44/3 |
Rear PTS warning indicator |
6B |
| A8/1 |
Transmitter key |
3B |
| A80 |
Intelligent servo module for DIRECT SELECT |
27J |
| B38/2 |
Rain/light sensor |
6J |
| B8/1 |
Outer left front PTS ultrasonic sensor |
7B |
| B8/10 |
Outer left rear PTS ultrasonic sensor |
7D |
| B8/2 |
Center left front PTS ultrasonic sensor |
7B |
| B8/3 |
Inner left front PTS ultrasonic sensor |
7B |
| B8/4 |
Inner right front PTS ultrasonic sensor |
7B |
| B8/5 |
Center right front PTS ultrasonic sensor |
7C |
| B8/6 |
Outer right front PTS ultrasonic sensor |
7C |
| B8/7 |
Outer right rear PTS ultrasonic sensor |
7C |
| B8/8 |
Inner right rear PTS ultrasonic sensor |
7C |
| B8/9 |
Inner left rear PTS ultrasonic sensor |
7D |
| CAN B |
Interior CAN |
11E |
| CAN B |
Interior CAN |
4G |
| CAN B |
Interior CAN |
7F |
| CAN B |
Interior CAN |
4C |
| CAN B |
Interior CAN |
11F |
| CAN B |
Interior CAN |
7E |
| CAN C |
Drive train CAN |
26G |
| CAN E |
Chassis CAN |
20E |
| CAN E |
Chassis CAN |
18D |
| CAN E |
Chassis CAN |
14D |
| CAN F |
Central CAN |
20F |
| CAN F |
Central CAN |
14G |
| CAN G |
Front end CAN |
18G |
| Code 423 |
5-speed automatic transmission |
24J |
| Code 427 |
7-speed automatic transmission |
26J |
| L6/1 |
Left front rpm sensor |
23B |
| L6/2 |
Right front rpm sensor |
23B |
| L6/3 |
Left rear rpm sensor |
23B |
| L6/4 |
right rear rpm sensor |
23B |
| LIN B3 |
OBF LIN |
2H |
| N15/3 |
ETC [EGS] control unit |
24K |
| N3/10 |
ME-SFI [ME] control unit |
23F |
| N3/10 |
ME-SFI [ME] control unit |
24C |
| N47-5 |
ESP control unit |
19A |

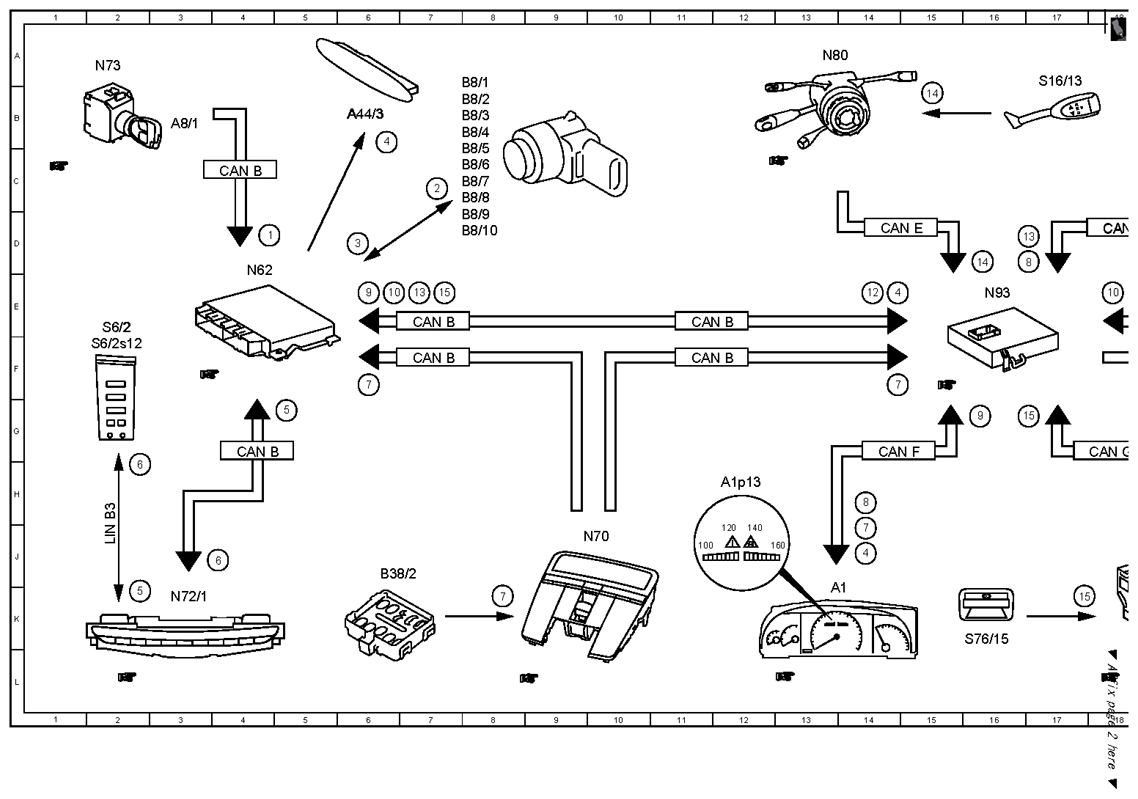

| N62 |
PTS control unit |
4E |
| N70 |
Overhead control panel control unit |
10J |
| N72/1 |
Upper control panel control unit |
3K |
| N73 |
EIS [EZS] control unit |
2A |
| N80 |
Steering column module |
13A |
| N93 |
Central gateway control unit |
16E |
| S16/13 |
Gear selector switch DIRECT SELECT |
17A |
| S6/2 |
Cockpit switch group |
2E |
| S6/2s12 |
PTS OFF switch |
2F |
| S76/15 |
Electric parking brake switch |
16K |
| U152 |
Valid for engine 156 |
22C |
| U484 |
Valid for M273 ME |
22C |
| U779 |
Valid for engine 275 |
22F |
