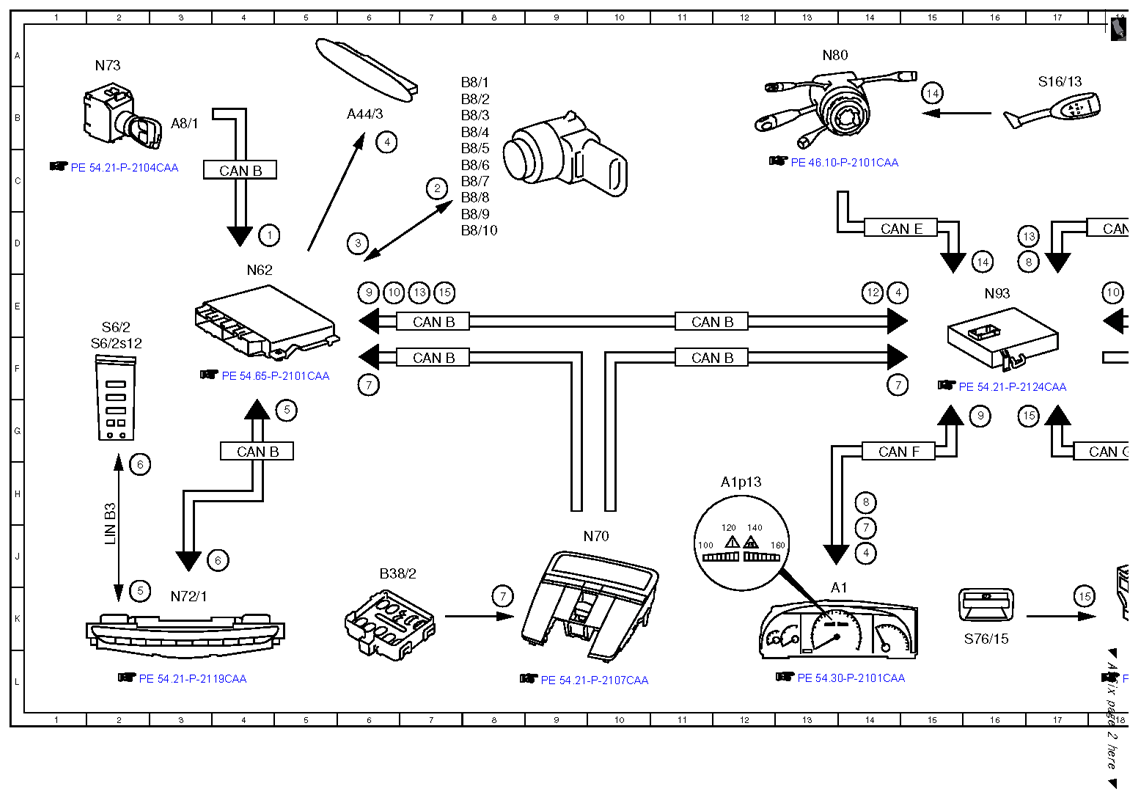

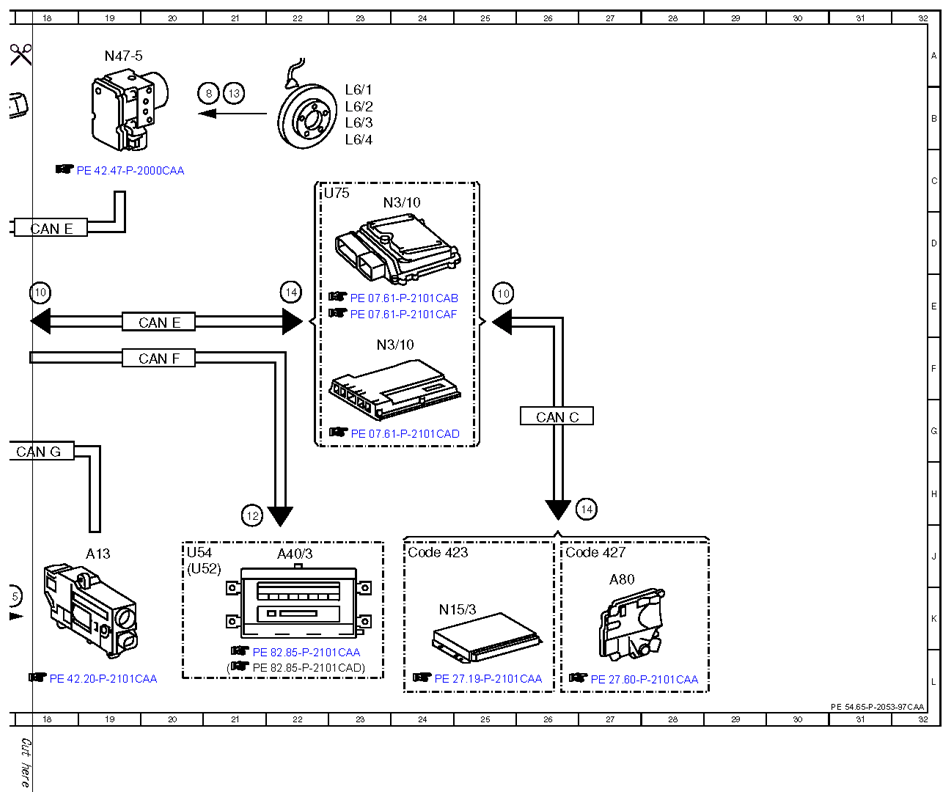

Electrical function schematic for PARKTRONIC - PE54.65-P-2053-97CAA
MODEL 216.3 up to 31.8.10 as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 4D |
| 10 | Reverse gear, status | 25E |
| 10 | Reverse gear, status | 6E |
| 10 | Reverse gear, status | 18E |
| 12 | Mute, signal | 21H |
| 12 | Mute, signal | 14E |
| 13 | Wheel rotation direction, signal | 16D |
| 13 | Wheel rotation direction, signal | 21B |
| 13 | Wheel rotation direction, signal | 7E |
| 14 | Gear range, request | 22E |
| 14 | Gear range, request | 27H |
| 14 | Gear range, request | 15B |
| 14 | Gear range, request | 16D |
| 15 | Parking brake, status | 17K |
| 15 | Parking brake, status | 17G |
| 15 | Parking brake, status | 7E |
| 2 | PTS ultrasonic sensor, actuation | 7C |
| 3 | PTS ultrasonic sensor, signal | 6D |
| 4 | PTS warning indicator, actuation | 6B |
| 4 | PTS warning indicator, actuation | 14E |
| 4 | PTS warning indicator, actuation | 14J |
| 5 | PTS OFF switch, status | 5G |
| 5 | PTS OFF switch, status | 2K |
| 6 | PARKTRONIC status indication, actuation | 2H |
| 6 | PARKTRONIC status indication, actuation | 4J |
| 7 | Rain/light sensor, status | 6F |
| 7 | Rain/light sensor, status | 8K |
| 7 | Rain/light sensor, status | 14F |
| 7 | Rain/light sensor, status | 14J |
| 8 | Wheel speed, signal | 21B |
| 8 | Wheel speed, signal | 17D |
| 8 | Wheel speed, signal | 14H |
| 9 | Vehicle speed, signal | 6E |
| 9 | Vehicle speed, signal | 16G |
| A1 | Instrument cluster | 13K |
| A13 | Electric parking brake control unit | 19J |
| A1p13 | Multifunction display | 12H |
| A40/3 | COMAND control unit | 22J |
| A44/3 | Rear PTS warning indicator | 6B |
| A8/1 | Transmitter key | 3B |
| A80 | Intelligent servo module for DIRECT SELECT | 27J |
| B38/2 | Rain/light sensor | 6J |
| B8/1 | Outer left front PTS ultrasonic sensor | 7B |
| B8/10 | Outer left rear PTS ultrasonic sensor | 7D |
| B8/2 | Center left front PTS ultrasonic sensor | 7B |
| B8/3 | Inner left front PTS ultrasonic sensor | 7B |
| B8/4 | Inner right front PTS ultrasonic sensor | 7B |
| B8/5 | Center right front PTS ultrasonic sensor | 7C |
| B8/6 | Outer right front PTS ultrasonic sensor | 7C |
| B8/7 | Outer right rear PTS ultrasonic sensor | 7C |
| B8/8 | Inner right rear PTS ultrasonic sensor | 7C |
| B8/9 | Inner left rear PTS ultrasonic sensor | 7D |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 11E |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 4C |
| CAN B | Interior CAN | 4G |
| CAN C | Drive train CAN | 26G |
| CAN E | Chassis CAN | 16D |
| CAN E | Chassis CAN | 14D |
| CAN E | Chassis CAN | 20E |
| CAN F | Central CAN | 20F |
| CAN F | Central CAN | 14G |
| CAN G | Front end CAN | 18G |
| Code 423 | 5-speed automatic transmission | 24J |
| Code 427 | 7-speed automatic transmission | 27J |
| L6/1 | Left front rpm sensor | 23B |
| L6/2 | Right front rpm sensor | 23B |
| L6/3 | Left rear rpm sensor | 23B |
| L6/4 | right rear rpm sensor | 23B |
| LIN B3 | OBF LIN | 2H |
| N15/3 | ETC [EGS] control unit | 24K |
| N3/10 | ME-SFI [ME] control unit | 23F |
| N3/10 | ME-SFI [ME] control unit | 24C |
| N47-5 | ESP control unit | 19A |
| N62 | PTS control unit | 4E |
| N70 | Overhead control panel control unit | 10J |
| N72/1 | Upper control panel control unit | 3K |
| N73 | EIS [EZS] control unit | 2A |
| N80 | Steering column module | 13A |
| N93 | Central gateway control unit | 16E |
| S16/13 | Gear selector switch DIRECT SELECT | 17A |
| S6/2 | Cockpit switch group | 2E |
| S6/2s12 | PTS OFF switch | 2F |
| S76/15 | Electric parking brake switch | 16K |
| U52 | Valid for Japan | 20J |
| U54 | Valid for all except Japan | 20J |
| U75 | Valid for gasoline engines | 22C |
