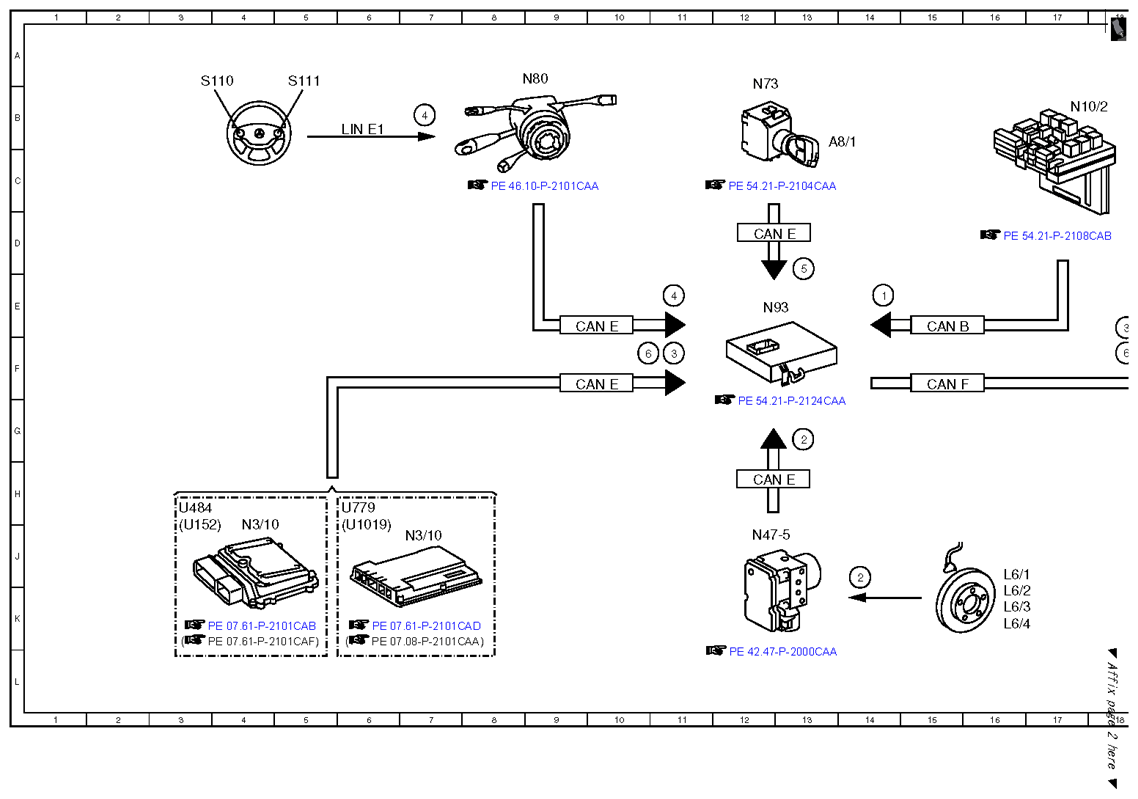

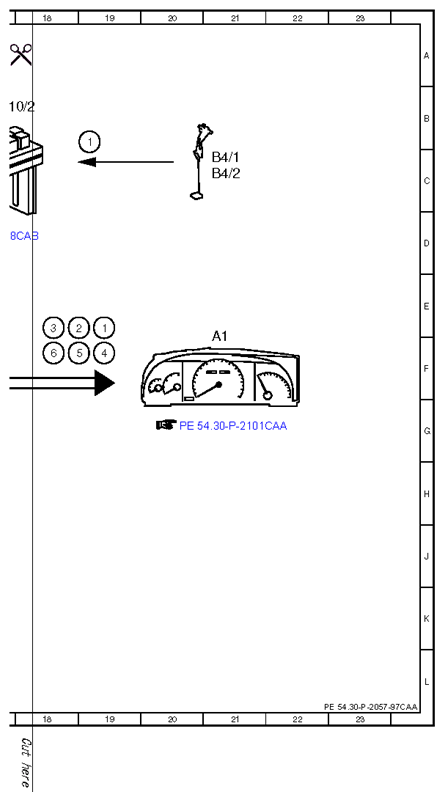

Electrical function schematic, instrument cluster trip computer - PE54.30-P-2057-97CAA
MODEL 216.3 as of model year 2009 /YoM 0
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel level, signal | 14E |
| 1 | Fuel level, signal | 19E |
| 1 | Fuel level, signal | 19B |
| 2 | Wheel speed, signal | 14J |
| 2 | Wheel speed, signal | 13G |
| 2 | Wheel speed, signal | 18E |
| 3 | Fuel consumption, signal | 11F |
| 3 | Fuel consumption, signal | 18E |
| 4 | Multifunction steering wheel button group, signal | 11E |
| 4 | Multifunction steering wheel button group, signal | 7B |
| 4 | Multifunction steering wheel button group, signal | 19F |
| 5 | Circuit 15, status | 13D |
| 5 | Circuit 15, status | 18F |
| 6 | Circuit 61, status | 10F |
| 6 | Circuit 61, status | 18F |
| A1 | Instrument cluster | 21F |
| A8/1 | Transmitter key | 13B |
| B4/1 | Left fuel level sensor | 21C |
| B4/2 | Right fuel level sensor | 21C |
| CAN B | Interior CAN | 15E |
| CAN E | Chassis CAN | 12H |
| CAN E | Chassis CAN | 12D |
| CAN E | Chassis CAN | 10F |
| CAN E | Chassis CAN | 10E |
| CAN F | Central CAN | 15F |
| L6/1 | Left front rpm sensor | 16J |
| L6/2 | Right front rpm sensor | 16K |
| L6/3 | Left rear rpm sensor | 16K |
| L6/4 | right rear rpm sensor | 16K |
| LIN E1 | Steering LIN | 6B |
| N10/2 | Rear SAM control unit with fuse and relay module | 17B |
| N3/10 | ME-SFI [ME] control unit | 4J |
| N3/10 | ME-SFI [ME] control unit | 7J |
| N47-5 | ESP control unit | 12J |
| N73 | EIS [EZS] control unit | 12B |
| N80 | Steering column module | 9A |
| N93 | Central gateway control unit | 12E |
| S110 | Left multifunction steering wheel button group | 3A |
| S111 | Right multifunction steering wheel button group | 5A |
| U1019 | Valid for engine 278 | 6J |
| U152 | Valid for engine 156 | 3J |
| U484 | Valid for M273 ME | 3H |
| U779 | Valid for engine 275 | 6H |
