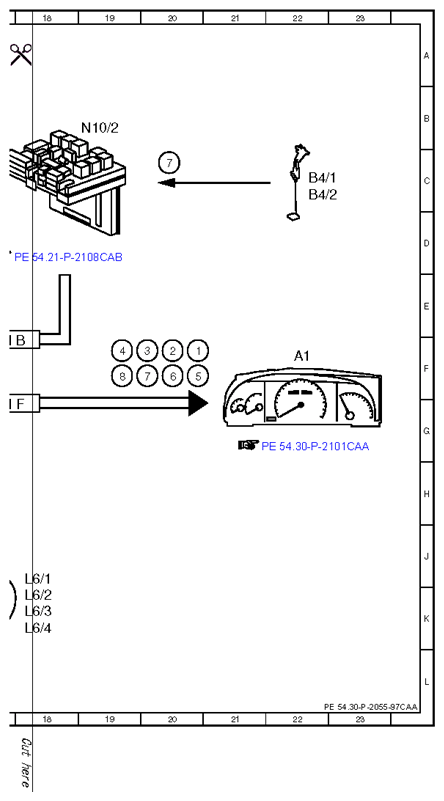

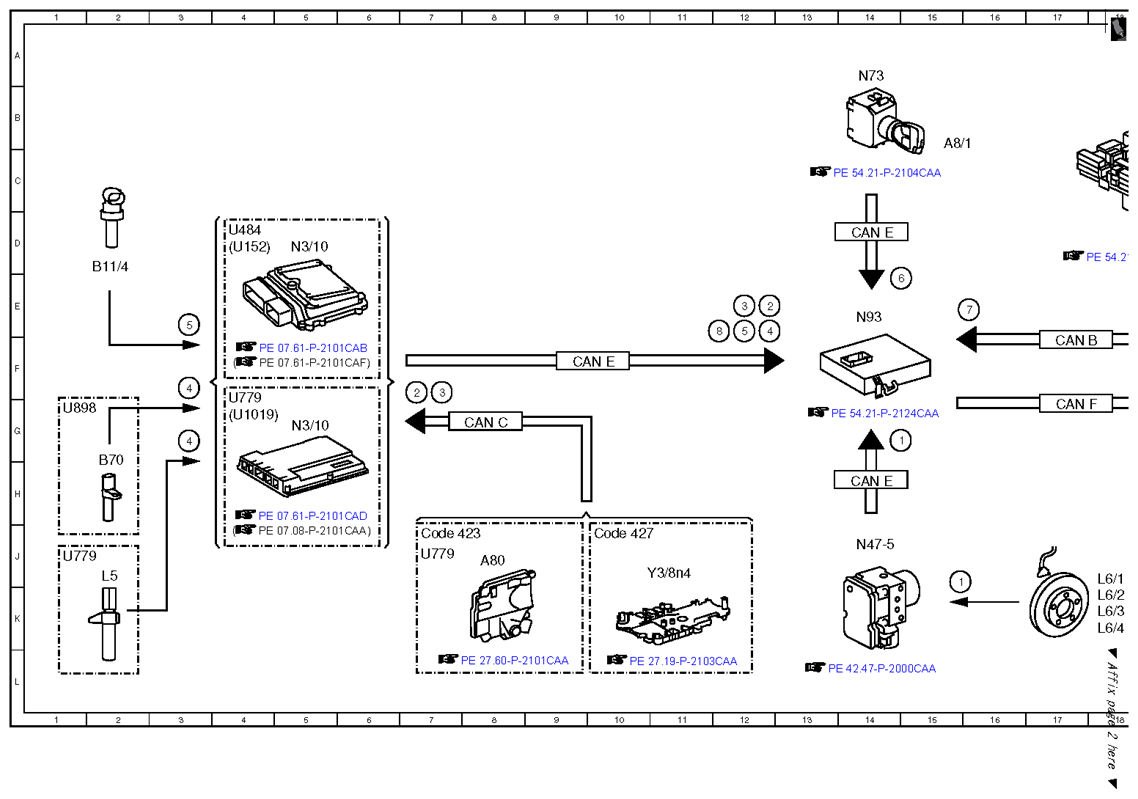

Electrical function schematic of instrument cluster, operating condition display - PE54.30-P-2055-97CAA
MODEL 216.3 as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 15J |
| 1 | Wheel speed, signal | 14G |
| 1 | Wheel speed, signal | 20F |
| 2 | Gear stage, signal | 7F |
| 2 | Gear stage, signal | 12E |
| 2 | Gear stage, signal | 20F |
| 3 | Transmission mode, signal | 7F |
| 3 | Transmission mode, signal | 12E |
| 3 | Transmission mode, signal | 20F |
| 4 | Engine speed, signal | 3F |
| 4 | Engine speed, signal | 12E |
| 4 | Engine speed, signal | 19F |
| 4 | Engine speed, signal | 3G |
| 5 | Coolant temperature sensor, signal | 3E |
| 5 | Coolant temperature sensor, signal | 12E |
| 5 | Coolant temperature sensor, signal | 20F |
| 6 | Circuit 15, status | 14E |
| 6 | Circuit 15, status | 20F |
| 7 | Fuel level, signal | 16E |
| 7 | Fuel level, signal | 20F |
| 7 | Fuel level, signal | 20C |
| 8 | Circuit 61, status | 12E |
| 8 | Circuit 61, status | 19F |
| A1 | Instrument cluster | 22F |
| A8/1 | Transmitter key | 15B |
| A80 | Intelligent servo module for DIRECT SELECT | 8J |
| B11/4 | Coolant temperature sensor | 2D |
| B4/1 | Left fuel level sensor | 22C |
| B4/2 | Right fuel level sensor | 22C |
| B70 | Crankshaft Hall sensor | 2H |
| CAN B | Interior CAN | 17F |
| CAN C | Drive train CAN | 8G |
| CAN E | Chassis CAN | 14D |
| CAN E | Chassis CAN | 14H |
| CAN E | Chassis CAN | 9F |
| CAN F | Central CAN | 17G |
| Code 423 | 5-speed automatic transmission | 7J |
| Code 427 | 7-speed automatic transmission | 10J |
| L5 | Crankshaft position sensor | 2J |
| L6/1 | Left front rpm sensor | 18J |
| L6/2 | Right front rpm sensor | 18K |
| L6/3 | Left rear rpm sensor | 18K |
| L6/4 | right rear rpm sensor | 18K |
| N10/2 | Rear SAM control unit with fuse and relay module | 19B |
| N3/10 | ME-SFI [ME] control unit | 5D |
| N3/10 | ME-SFI [ME] control unit | 5G |
| N47-5 | ESP control unit | 14J |
| N73 | EIS [EZS] control unit | 14A |
| N93 | Central gateway control unit | 14E |
| U1019 | Valid for engine 278 | 4G |
| U152 | Valid for engine 156 | 4D |
| U484 | Valid for M273 ME | 4D |
| U779 | Valid for engine 275 | 7J |
| U779 | Valid for engine 275 | 4G |
| U779 | Valid for engine 275 | 1J |
| U898 | Not valid for M275 | 1G |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 11J |
