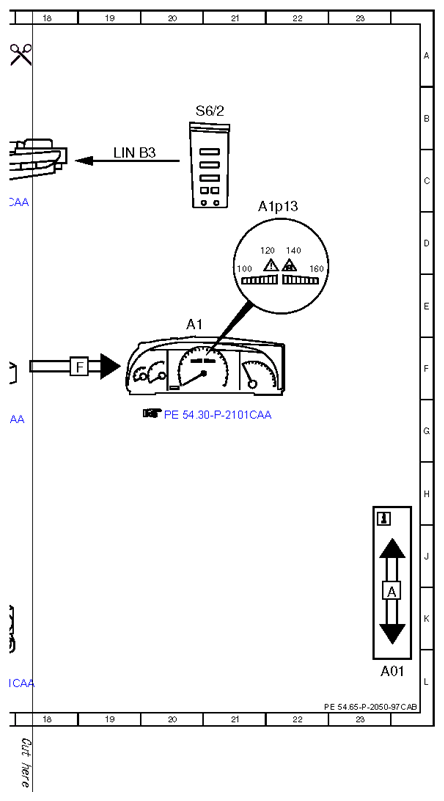

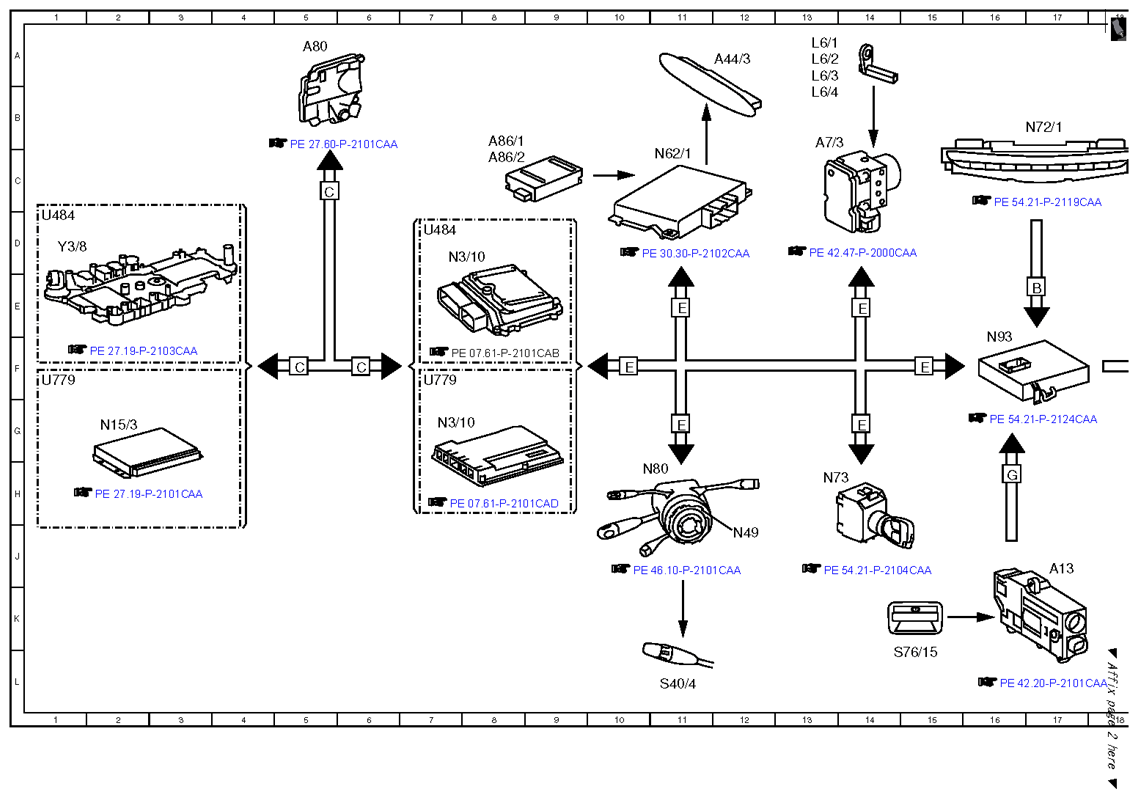

Electrical function schematic for Parktronic System (PTS) - PE54.65-P-2050-97CAB
MODEL 216 with CODE (220) Parktronic system (PTS) up to Model Year 08 /modification year 07 with Park Assist
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 23L |
| A1 | Instrument cluster | 20E |
| A13 | Electric parking brake control unit | 17J |
| A1p13 | Multifunction display | 22C |
| A44/3 | Rear PTS warning indicator | 12A |
| A7/3 | Traction system hydraulic unit | 13C |
| A80 | Intelligent servo module for DIRECT SELECT | 5A |
| A86/1 | Front short range radar sensor unit | 8C |
| A86/2 | Rear short range radar sensor unit | 8C |
| L6/1 | Left front rpm sensor | 13A |
| L6/2 | Right front rpm sensor | 13A |
| L6/3 | Left rear rpm sensor | 13B |
| L6/4 | right rear rpm sensor | 13B |
| LIN B3 | OBF LIN | 20C |
| N15/3 | ETC [EGS] control unit | 2G |
| N3/10 | ME-SFI [ME] control unit | 7G |
| N3/10 | ME-SFI [ME] control unit | 7D |
| N49 | Steering angle sensor | 12H |
| N62/1 | Radar sensors control unit (SGR) | 11C |
| N72/1 | Upper control panel control unit | 17B |
| N73 | EIS [EZS] control unit | 14H |
| N80 | Steering column module | 11H |
| N93 | Central gateway control unit | 16F |
| S40/4 | CC [TPM] switch | 11L |
| S6/2 | Cockpit switch group | 21B |
| S76/15 | Electric parking brake switch | 15K |
| U484 | Valid for M273 ME | 7D |
| U484 | Valid for M273 ME | 1D |
| U779 | Valid for engine 275 | 7F |
| U779 | Valid for engine 275 | 1F |
| Y3/8 | Electric control unit (VGS) | 1D |
