Electrical function schematic, fully integrated transmission control - PE27.19-P-2061-97FAA

Code: Designation: Position:
1 Wheel speed, signal 12F
1 Wheel speed, signal 16B
1 Wheel speed, signal 21H
10 Trailer recognition, status 14F
10 Trailer recognition, status 24H
10 Trailer recognition, status 31G
11 Electric transmission oil pump, request ON 5F
11 Electric transmission oil pump, request ON 15F
12 Electric transmission oil pump, status 8F
12 Electric transmission oil pump, status 20F
13 Brake light switch, status 16C
14 Control solenoid valve, actuation 11C
15 Turbine wheel rpm sensor, signal 10G
16 Internal transmission speed rpm sensor, signal 9G
17 Output shaft rpm sensor, signal 11G
18 Selection range sensor, signal 9D
19 Transmission oil temperature sensor, signal 10D
2 Service brake, status 12F
2 Service brake, status 21G
20 Instrument cluster, request 26D
3 Transmission control diagnosis, communication 13F
3 Transmission control diagnosis, communication 24H
3 Transmission control diagnosis, communication 28G
3 Transmission control diagnosis, communication 30K
3 Transmission control diagnosis, communication 30H
4 Engine control, status 13F
5 DAS [FBS] start enable, status 14F
5 DAS [FBS] start enable, status 22H
6 Circuit 15, status 14F
6 Circuit 15, status 22G
7 Multifunction display, actuation 20H
7 Multifunction display, actuation 27B
8 Engine diagnosis indicator lamp, actuation 20G
8 Engine diagnosis indicator lamp, actuation 25B
9 Transmission control, status 20G
A1 Instrument cluster 25B
A1e58 Engine diagnosis indicator lamp 24A
A1p13 Multifunction display 27B
CAN B Interior CAN 31F
CAN C Drive train CAN 16F
CAN C Drive train CAN 6F
CAN D Diagnostic CAN 30J
CAN E Chassis CAN 25G
CAN E Chassis CAN 21E
CAN E Chassis CAN 18E
CAN E Chassis CAN 25F
L6/1 Left front axle rpm sensor 14B
L6/2 Right front axle rpm sensor 14B
L6/3 Left rear axle rpm sensor 14C
L6/4 Right rear axle rpm sensor 14C
M42 Electric transmission oil pump 3E
N10/1 Front SAM control unit with fuse and relay module 30G
N28/1 Trailer recognition control unit 32C
N3/10 ME-SFI [ME] control unit 19J
N3/10 ME-SFI [ME] control unit 22J
N3/10 ME-SFI [ME] control unit 25J
N3/9 CDI control unit 16J
N3/9 CDI control unit 13J
N30/4 Electronic Stability Program control unit 19B
N30/4 Electronic Stability Program control unit 19B
N73 Electronic ignition switch control unit 22A
N89 Transmission oil auxiliary pump control unit 1F
S9/1 Stop lamp switch 15D
U1018 Valid for gasoline engine 276 21J
U152 Valid for gasoline engine 156 21H
U157 Valid for combustion engine 272 DE 24H
U169 Valid for gasoline engine 271 DE 24J
U252 Valid for ECO start/stop function 1D
U533 Valid for trailer hitch 31B
U57 Valid for model 204.2 17B
U57 Valid for model 204.2 17A
U58 Valid for model 204.0 17B
U58 Valid for model 204.0 17B
U59 Valid for model 204.9 17C
U59 Valid for model 204.9 17B
U60 Valid for model 204.3 17C
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 18H
U740 Valid for diesel engine 646 12J
U819 Valid for gasoline engine 272 18J
U880 Valid for diesel engine 642 12H
U948 Valid for diesel engine 651 15H
X11/4 Diagnostic connector 30K
Y3/8n1 Turbine wheel rpm sensor 10J
Y3/8n2 Internal transmission speed rpm sensor 9J
Y3/8n3 Output shaft rpm sensor 11J
Y3/8n4 Fully integrated transmission control control unit 10E
Y3/8s1 Selection range sensor 7A
Y3/8s2 Transmission oil temperature sensor 10B
Y3/8y1 Working pressure control solenoid valve 12A
Y3/8y2 Clutch control solenoid valve K1 12A
Y3/8y3 Clutch control solenoid valve K2 12B
Y3/8y4 Clutch control solenoid valve K3 12B
Y3/8y5 Multidisk brake control solenoid valve B1 12B
Y3/8y6 Multidisk brake control solenoid valve B2 12B
Y3/8y7 Multidisk brake control solenoid valve B3 12C
Y3/8y8 Torque converter lockup clutch control solenoid valve 12C

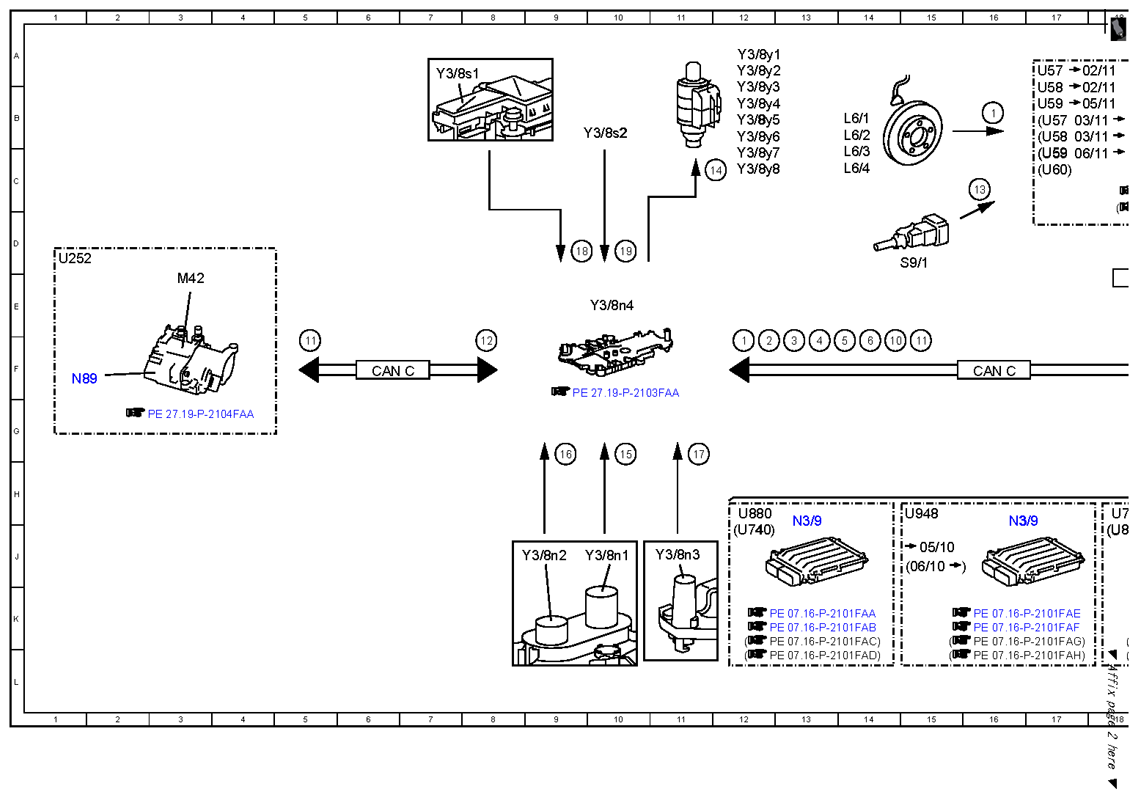

Fig 1: Fully Integrated Transmission Control Electrical Function Schematic (1 Of 3)
G10080318Courtesy of MERCEDES-BENZ USA
Fig 2: Fully Integrated Transmission Control Electrical Function Schematic (2 Of 3)
G10080319Courtesy of MERCEDES-BENZ USA

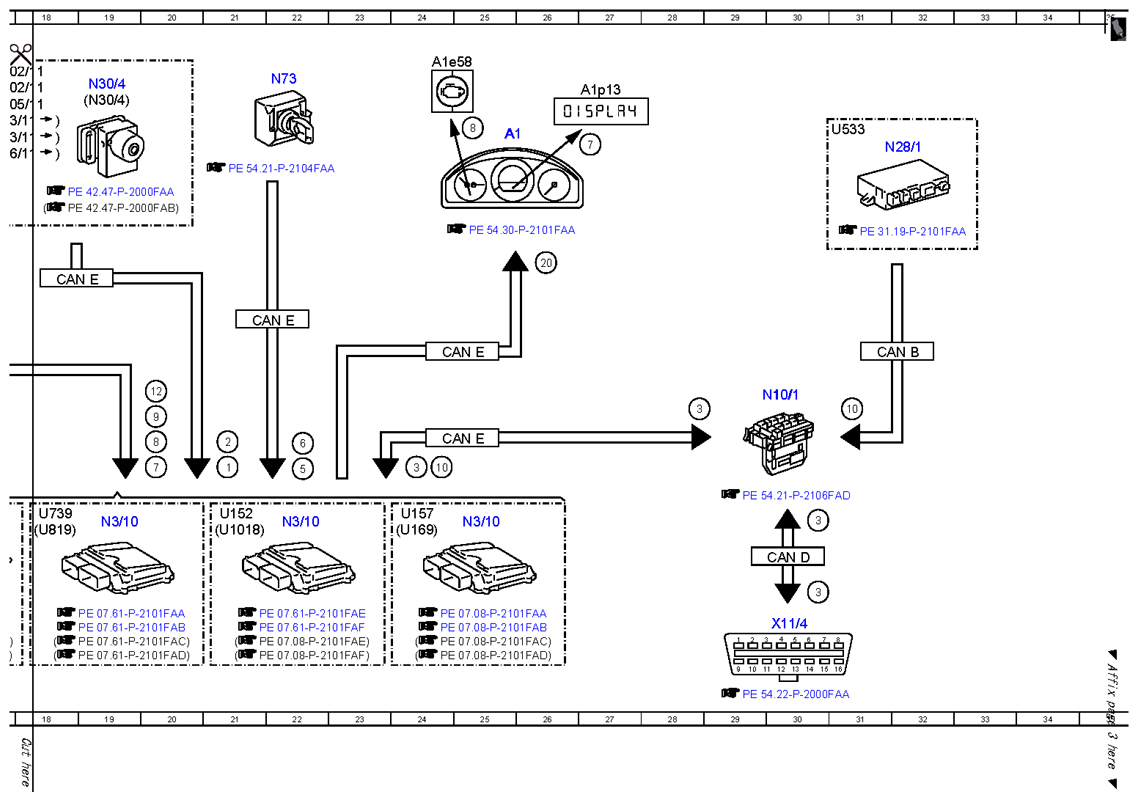

Fig 3: Fully Integrated Transmission Control Electrical Function Schematic (3 Of 3)
G10080320Courtesy of MERCEDES-BENZ USA
