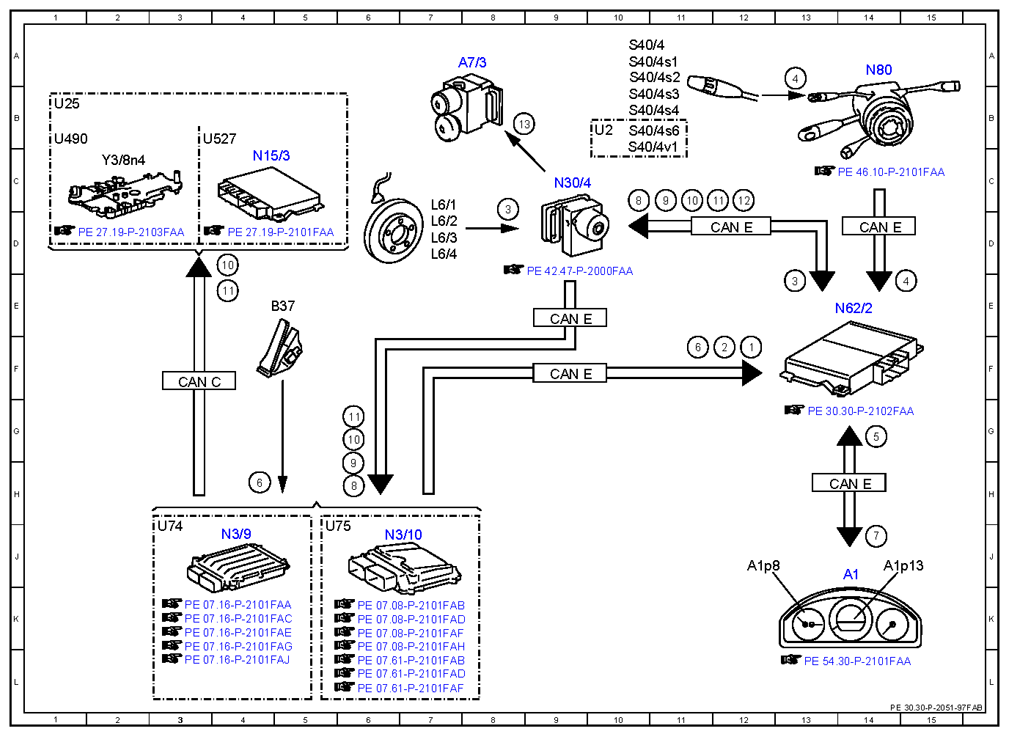

| 1 |
Engine running, signal |
12F |
| 10 |
Shift stage, request |
4D |
| 10 |
Shift stage, request |
6G |
| 10 |
Shift stage, request |
11C |
| 11 |
Stage limitation, request |
4E |
| 11 |
Stage limitation, request |
6G |
| 11 |
Stage limitation, request |
12C |
| 12 |
Service brake braking torque, request |
12C |
| 13 |
Service brake braking torque, actuation |
8B |
| 2 |
Drivetrain operational, signal |
12F |
| 3 |
Wheel speed, signal |
8D |
| 3 |
Wheel speed, signal |
13E |
| 4 |
CRUISE CONTROL lever, signal |
15E |
| 4 |
CRUISE CONTROL lever, signal |
13A |
| 5 |
Set maximum speed, status |
14G |
| 6 |
Accelerator pedal sensor, signal |
4H |
| 6 |
Accelerator pedal sensor, signal |
11F |
| 7 |
Speed setting, status |
14J |
| 8 |
Engine torque, reduce request |
6H |
| 8 |
Engine torque, reduce request |
10C |
| 9 |
Engine torque, increase request |
6H |
| 9 |
Engine torque, increase request |
11C |
| A1 |
Instrument cluster |
14J |
| A1p13 |
Multifunction display |
14J |
| A1p8 |
Speedometer |
12J |
| A7/3 |
Traction system hydraulic unit |
8A |
| B37 |
Accelerator pedal sensor |
5E |
| CAN C |
Drive train CAN |
3F |
| CAN E |
Chassis CAN |
12D |
| CAN E |
Chassis CAN |
9F |
| CAN E |
Chassis CAN |
14D |
| CAN E |
Chassis CAN |
14H |
| CAN E |
Chassis CAN |
9E |
| L6/1 |
Left front axle rpm sensor |
7C |
| L6/2 |
Right front axle rpm sensor |
7D |
| L6/3 |
Left rear axle rpm sensor |
7D |
| L6/4 |
Right rear axle rpm sensor |
7D |
| N15/3 |
Electronic transmission control control unit |
4C |
| N3/10 |
ME-SFI [ME] control unit |
6J |
| N3/9 |
CDI control unit |
4J |
| N30/4 |
Electronic Stability Program control unit |
9C |
| N62/2 |
Video and radar sensor system control unit |
14E |
| N80 |
Steering column module control unit |
14A |
| S40/4 |
Cruise control lever |
10A |
| S40/4s1 |
Resume from memory switch |
10A |
| S40/4s2 |
Decelerate and set switch |
10A |
| S40/4s3 |
Accelerate and set switch |
10B |
| S40/4s4 |
OFF switch |
10B |
| S40/4s6 |
SPEEDTRONIC switch |
10B |
| S40/4v1 |
SPEEDTRONIC light emitting diode |
10C |
| U2 |
Valid for all except USA |
10B |
| U25 |
Valid for automatic transmission |
1B |
| U490 |
Valid for 7-speed automatic transmission |
1B |
| U527 |
Valid for electronic transmission control |
3B |
| U74 |
Valid for diesel engines |
3J |
| U75 |
Valid for gasoline engines |
5J |
| Y3/8n4 |
Fully integrated transmission control control unit |
2C |
