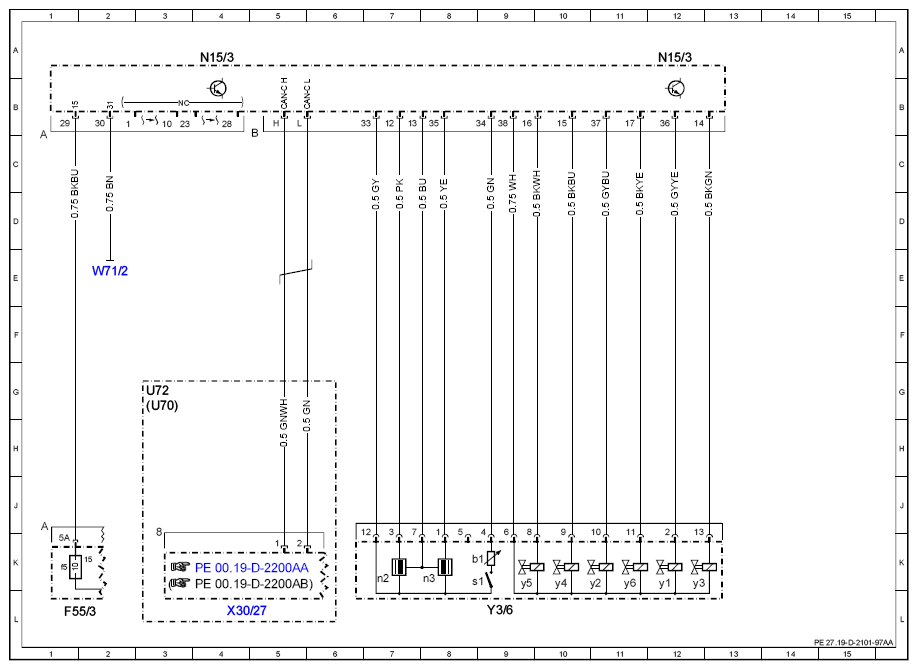

| F55/3 |
Fuse block (9 fuses) |
1L |
| F55/3f5 |
Fuse 5 (10 A), EGS tml. 87 |
1K |
| N15/3 |
ETC [EGS] control unit |
4A |
| N15/3 |
ETC [EGS] control unit |
12A |
| U70 |
Valid for USA, Canada |
3G |
| U72 |
Valid for all except USA, Canada |
3G |
| W71/2 |
Driver seat frame ground point 2 |
2E |
| X30/27 |
Engine CAN bus connector |
4L |
| Y3/6 |
Electric control unit |
9L |
| Y3/6b1 |
Transmission oil temperature sensor |
8K |
| Y3/6n2 |
RPM sensor 2 |
7K |
| Y3/6n3 |
RPM sensor 3 |
8K |
| Y3/6s1 |
Starter lockout contact |
8K |
| Y3/6y1 |
Modulating pressure control solenoid valve |
12K |
| Y3/6y2 |
Shift pressure control solenoid valve |
11K |
| Y3/6y3 |
1-2 and 4-5 shift solenoid valve |
12K |
| Y3/6y4 |
3-4 shift solenoid valve |
10K |
| Y3/6y5 |
2-3 shift solenoid valve |
9K |
| Y3/6y6 |
Torque converter lockup PWM solenoid valve |
11K |
