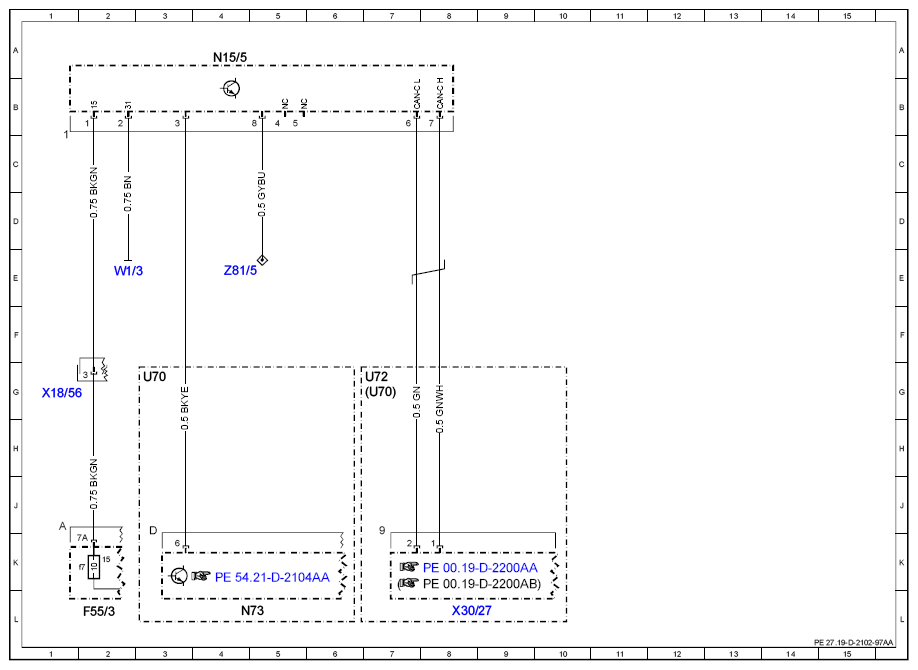

Wiring Diagram For Electronic Selector Lever Module Control Unit - Pe27.19-D-2102-97AA
| Code: | Designation: | Position: |
|---|---|---|
| F55/3 | Fuse block (9 fuses) | 2L |
| F55/3f7 | Fuse 7 (10 A), ESM [EWM] | 1K |
| N15/5 | EWM control unit | 4A |
| N73 | EIS [EZS] control unit | 4L |
| U70 | Valid for USA, Canada | 3G |
| U70 | Valid for USA, Canada | 7G |
| U72 | Valid for all except USA, Canada | 7G |
| W1/3 | CLS cockpit ground point 1 | 2E |
| X18/56 | HLS/COC connector | 1G |
| X30/27 | Engine CAN bus connector | 8L |
| Z81/5 | Tml. 58d connector sleeve | 4E |
