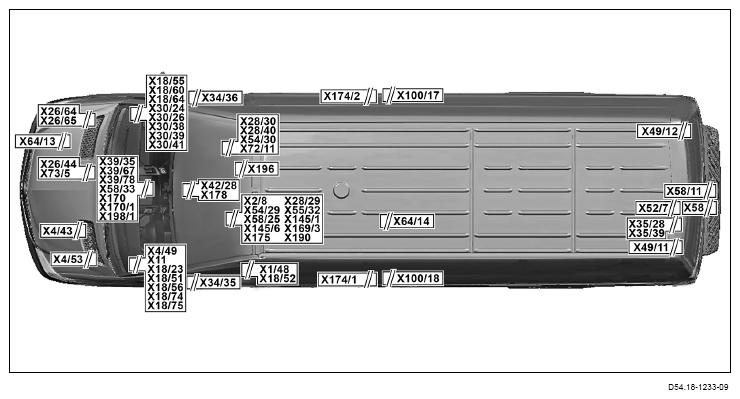

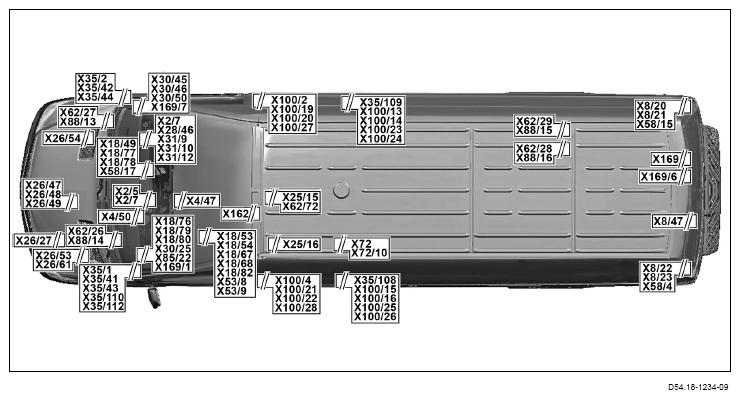

Location And Assignment Of Line And Electrical Plug Connectors - GF00.19-D-1004AA
Model 906 as of 7/1/13
| X1/48 | Keyless Entry antenna electrical connector | Location | GF00.19-D-1004-04AA |
| Assignment | PE80.61-D-2101AB | ||
| X2/5 | Tachograph electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.61-D-2101AB | ||
| X2/7 | Travel and speed sensor electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.30-D-2101AC | ||
| X2/8 | Tachograph electrical connector 2 | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.61-D-2101AB | ||
| X4/43 | Jump-start connection point electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment engine 642 with code E33 (Battery management) | PE15.00-D-2000AP | ||
| Assignment engine 651 except code MH5 (Low-emission engine EPA 14/CARB) | PE15.00-D-2000AO | ||
| Assignment engine 651 with code MH5 (Low-emission engine EPA 14/CARB) | PE15.00-D-2000AT | ||
| Assignment for USA with engine 642 | PE15.00-D-2000AS | ||
| X4/47 | Circuit 30 battery | Location | GF00.19-D-1004-04AA |
| Assignment engine 642 with code E33 (Battery management) | PE15.00-D-2000AP | ||
| Assignment engine 651 except code MH5 (Low-emission engine EPA 14/CARB) | PE15.00-D-2000AO | ||
| Assignment engine 651 with code MH5 (Low-emission engine EPA 14/CARB) | PE15.00-D-2000AT | ||
| Assignment for USA with engine 642 | PE15.00-D-2000AS | ||
| X4/49 | Circuit 30 electrical connection | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.15-D-2400AI | ||
| X4/50 | Ground cutout electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment engine 642 with code E33 (Battery management) | PE15.00-D-2000AP | ||
| Assignment engine 651 except code MH5 (Low-emission engine EPA 14/CARB) | PE15.00-D-2000AO | ||
| Assignment engine 651 with code MH5 (Low-emission engine EPA 14/CARB) | PE15.00-D-2000AT | ||
| Assignment for USA with engine 642 | PE15.00-D-2000AS | ||
| X4/53 | Additional battery terminal 30 battery clamp | Location | GF00.19-D-1004-10AA |
| Assignment | PE54.15-D-2520AA | ||
| X8/20 | Right roof/rear-end door electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.21-D-2127AG | ||
| X8/21 | Right roof/rear-end door electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.18-D-2300AN | ||
| X8/22 | Left roof/rear-end door electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.21-D-2127AG | ||
| X8/23 | Left roof/rear-end door electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.18-D-2300AN | ||
| X8/47 | License plate lamp electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.21-D-2127AG | ||
| X11 | Diagnostic connector (16-pin) | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.22-D-2000AD | ||
| X18/23 | Cockpit and roof electrical connector | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/49 | MWH/cockpit electrical connector 2 | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.18-D-2300AL | ||
| X18/51 | Cockpit and roof electrical connector 2 | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/52 | MWH [HLS]/roof electrical connector | Location | GF00.19-D-1004-04AA |
| Assignment | PE54.18-D-2300AP | ||
| X18/53 | Main wiring harness/roof electrical connector 2 | Location | GF00.19-D-1004-04AA |
| Assignment | PE54.18-D-2300AP | ||
| X18/54 | Main wiring harness/roof electrical connection 3 | Location | GF00.19-D-1004-04AA |
| Assignment | PE54.18-D-2300AP | ||
| X18/55 | MWH/cockpit electrical connector 3 | Location | GF00.19-D-1004-14AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/56 | MWH [HLS]/cockpit electrical connector | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.18-D-2300AL | ||
| X18/60 | MWH/cockpit electrical connector 4 | Location | GF00.19-D-1004-14AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/64 | MWH/cockpit electrical connector 5 | Location | GF00.19-D-1004-14AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/67 | MWH/roof electrical connector 4 | Location | GF00.19-D-1004-04AA |
| Assignment | PE54.18-D-2300AP | ||
| X18/68 | MWH [HLS]/roof electrical connector 5 | Location | GF00.19-D-1004-04AA |
| Assignment | PE80.61-D-2101AB | ||
| X18/74 | Cockpit and roof electrical connector 4 | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/75 | Cockpit and roof electrical connector 5 | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.18-D-2300AM | ||
| X18/76 | Cockpit and roof electrical connector 6 | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.65-D-2102AE | ||
| X18/77 | Main wiring harness/cockpit electrical connector 6 | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.18-D-2300AL | ||
| X18/78 | MWH [HLS]/cockpit electrical connector 7 | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.18-D-2300AL | ||
| X18/79 | Cockpit and roof electrical connector 7 | Location | GF00.19-D-1004-13AA |
| Assignment | PE82.60-D-2851AB | ||
| Assignment | PE82.62-D-2102AE | ||
| X18/80 | Cockpit and roof electrical connector 8 | Location | GF00.19-D-1004-13AA |
| Assignment with code MW1 (Engine run-on control (MWS)) | PE54.21-D-2500AE | ||
| Assignment except code CV1 (Preinstallation for snowplow connection), except code MW1 (Engine run-on control (MWS)) | PE54.21-D-2500AF | ||
| Assignment with code CV1 (Pre-installation for snow plough connection), except code MW1 (Engine run-on control (MWS)) | PE54.21-D-2500AG | ||
| Assignment with code YM1 (FleetBoard vehicle computer) | PE82.85-D-2103AC | ||
| X18/82 | MWH [HLS]/roof electrical connector 8 | Location | GF00.19-D-1004-04AA |
| Assignment up to 30.06.15 | PE54.71-D-2100AA | ||
| Assignment as from 01.07.15 | PE54.71-D-2100AB | ||
| X25/15 | Fuel tank electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment for USA with engine 642 with code MH3 (Low-pollutant vehicle EPA 13/CARB) | PE07.16-D-2101AT | ||
| Assignment for USA with engine 642 with code MH7 (Low-pollutant vehicle EPA 16/CARB) | PE07.16-D-2101AZ | ||
| X25/16 | Fuel tank electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE54.00-D-2000AR | ||
| X26/27 | Front bumper PARKTRONIC electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment | PE54.65-D-2101AC | ||
| X26/44 | Engine wiring harness electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment | PE54.18-D-2300AO | ||
| X26/47 | Engine wiring harness electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment | PE54.18-D-2300AO | ||
| X26/48 | Engine wiring harness electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment except code MY9 (Liquefied Gas Technology (LGT)) | PE07.54-D-2101AC | ||
| X26/49 | Engine wiring harness electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment except code MY9 (Liquefied Gas Technology (LGT)) | PE07.54-D-2101AC | ||
| X26/53 | Engine wiring harness electrical connection 2 | Location | GF00.19-D-1004-10AA |
| Assignment for USA with engine 642 with code MH3 (Low-pollutant vehicle EPA 13/CARB) | PE07.16-D-2101AU | ||
| Assignment for USA with engine 642 with code MH7 (Low-pollutant vehicle EPA 16/CARB) | PE07.16-D-2101AZ | ||
| X26/54 | Engine wiring harness electrical connection 2 | Location | GF00.19-D-1004-10AA |
| Assignment | PE15.00-D-2000AO | ||
| X26/61 | Engine wiring harness electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment | PE54.18-D-2300AO | ||
| X26/64 | Engine wiring harness electrical connector 3 | Location | GF00.19-D-1004-10AA |
| Assignment | PE15.00-D-2000AT | ||
| X26/65 | Engine wiring harness electrical connector 4 | Location | GF00.19-D-1004-10AA |
| Assignment | PE54.18-D-2300AO | ||
| X28/29 | Driver head/thorax side airbag squib electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment | PE91.60-D-2101AG | ||
| X28/30 | Front passenger head/thorax side airbag squib electrical connector | Location | GF00.19-D-1004-18AA |
| Assignment | PE91.60-D-2101AG | ||
| X28/40 | Center front passenger emergency tensioning retractor electrical connector | Location | GF00.19-D-1004-18AA |
| Assignment except code SH6 (Thoraxbag for driver (in backrest)), except code SH7 (Thoraxbag for driver and front passenger (in backrest)), except code SH9 (Window airbag for driver and front passenger) | PE91.60-D-2101AF | ||
| Assignment with code SH6 (Thoraxbag for driver (in backrest)), with code SH7 (Thoraxbag for driver and front passenger (in backrest)), with code SH9 (Window airbag for driver and front passenger) | PE91.60-D-2101AG | ||
| X28/46 | Front passenger airbag electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment except code SH6 (Thoraxbag for driver (in backrest)), except code SH7 (Thoraxbag for driver and front passenger (in backrest)), except code SH9 (Window airbag for driver and front passenger) | PE91.60-D-2101AF | ||
| Assignment with code SH6 (Thoraxbag for driver (in backrest)), with code SH7 (Thoraxbag for driver and front passenger (in backrest)), with code SH9 (Window airbag for driver and front passenger) | PE91.60-D-2101AG | ||
| X30/24 | Interior CAN electrical connector | Location | GF00.19-D-1004-14AA |
| Assignment | PE00.19-D-2300AF | ||
| X30/25 | Interior CAN electrical connector | Location | GF00.19-D-1004-13AA |
| Assignment | PE00.19-D-2300AF | ||
| X30/26 | Interior CAN electrical connector | Location | GF00.19-D-1004-14AA |
| Assignment | PE00.19-D-2300AF | ||
| X30/38 | CAN-B preinstallation/AAG control unit electrical connector | Location | GF00.19-D-1004-14AA |
| Assignment with code E57 (Electrics for trailer socket) | PE31.19-D-2101AC | ||
| Assignment for USA with code E58 (Electrics for trailer socket) | PE31.19-D-2101AD | ||
| X30/39 | CAN-B preinstallation/parameterizable special module (PSM) control unit electrical connector | Location | GF00.19-D-1004-14AA |
| Assignment | PE43.40-D-2000AB | ||
| X30/41 | Drive train sensor CAN potential distributor electrical connector | Location | GF00.19-D-1004-14AA |
| Assignment | PE14.40-D-2101AC | ||
| X30/45 | Engine CAN electrical connector 2 | Location | GF00.19-D-1004-14AA |
| Assignment | PE00.19-D-2200AD | ||
| X30/46 | CAN-C preinstallation electrical connector 2, tachograph | Location | GF00.19-D-1004-14AA |
| Assignment | PE54.61-D-2101AB | ||
| X30/50 | Engine CAN electrical connector 3 | Location | GF00.19-D-1004-14AA |
| Assignment | PE00.19-D-2200AD | ||
| X31/9 | Blower switch electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE83.25-D-2101AB | ||
| X31/10 | Blower setting electrical connector 1 | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.18-D-2300AL | ||
| X31/12 | Circuit 31 blower electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE83.25-D-2101AB | ||
| X34/35 | Driver exit lamp electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.29-D-2101AD | ||
| X34/36 | Front passenger exit lamp electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/1 | Driver door/MWH electrical connector 1 | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.29-D-2101AD | ||
| X35/2 | Front passenger door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/28 | Rear bumper PARKTRONIC electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.65-D-2101AC | ||
| X35/39 | Blind Spot Assist electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.71-D-2100AB | ||
| X35/41 | Driver door/MWH electrical connector 2 | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/42 | Front passenger door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/43 | Driver door/MWH [HLS] electrical connector 3 | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/44 | Front passenger door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE91.60-D-2101AG | ||
| X35/108 | Actuator/left sliding door central locking electrical connector (8-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/109 | Actuator/right sliding door central locking electrical connector (8-pin) | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.18-D-2300AK | ||
| X35/110 | Driver door/main wiring harness electrical connector 4 | Location | GF00.19-D-1004-11AA |
| Assignment | PE91.60-D-2101AG | ||
| X35/112 | Driver door electrical connector 5 | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.29-D-2101AD | ||
| X39/35 | GPS antenna electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE82.62-D-2103AD | ||
| X39/67 | Radio preinstallation electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE82.60-D-2851AB | ||
| X39/78 | Telephone antenna electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE82.62-D-2103AD | ||
| X42/28 | Anti-theft alarm system (ATA [EDW]) electrical connector | Location | GF00.19-D-1004-12AA |
| Assignment | PE54.21-D-2107AC | ||
| X49/11 | Left rear fog lamp electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.18-D-2300AP | ||
| X49/12 | Right rear fog lamp electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.18-D-2300AP | ||
| X52/7 | Trailer socket electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment with code E57 (Electrics for trailer socket) | PE31.19-D-2101AC | ||
| Assignment for USA with pre-installation of electrics for trailer socket | PE31.19-D-2101AD | ||
| X53/8 | Roof air conditioning electrical connector | Location | GF00.19-D-1004-04AA |
| Assignment | PE83.40-D-2101AD | ||
| X53/9 | Roof air conditioning electrical connector | Location | GF00.19-D-1004-04AA |
| Assignment | PE83.40-D-2101AD | ||
| X54/29 | Driver seat heater electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.21-D-2119AC | ||
| X54/30 | Front passenger seat heater electrical connector | Location | GF00.19-D-1004-18AA |
| Assignment | PE54.21-D-2119AC | ||
| X55/32 | Driver seat belt buckle switch electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment except code SH6 (Thoraxbag for driver (in backrest)), except code SH7 (Thoraxbag for driver and front passenger (in backrest)), except code SH9 (Window airbag for driver and front passenger) | PE91.60-D-2101AF | ||
| Assignment with code SH6 (Thoraxbag for driver (in backrest)), with code SH7 (Thoraxbag for driver and front passenger (in backrest)), with code SH9 (Window airbag for driver and front passenger) | PE91.60-D-2101AG | ||
| X58 | Trailer socket (13-pin) | Location | GF00.19-D-1004-22AA |
| Assignment with code E43 (Trailer socket, 13- pin) | PE31.19-D-2101AC | ||
| Assignment for USA with code E40 (Trailer socket, 7- pin) | PE31.19-D-2101AD | ||
| X58/4 | Load compartment socket | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.18-D-2300AP | ||
| X58/11 | Electrical connector for trailer socket (10-pin) | Location | GF00.19-D-1004-22AA |
| Assignment | PE31.19-D-2101AE | ||
| X58/15 | Load compartment socket | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.18-D-2300AP | ||
| X58/17 | Front vehicle interior power outlet | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.15-D-2001AE | ||
| Assignment for USA | PE54.15-D-2001AD | ||
| X58/25 | Left inner seat frame socket | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.15-D-2400AL | ||
| X58/33 | Cockpit socket | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.15-D-2001AE | ||
| Assignment for USA | PE54.15-D-2001AD | ||
| X62/26 | Left front rpm sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE42.45-D-2101AF | ||
| X62/27 | Right front rpm sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE42.45-D-2101AF | ||
| X62/28 | Left rear rpm sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE42.45-D-2101AF | ||
| X62/29 | Right rear rpm sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE42.45-D-2101AF | ||
| X62/72 | Headlamp range controller level sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE82.10-D-2101AB | ||
| X64/13 | Double auxiliary fan electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment | PE83.40-D-2101AE | ||
| X64/14 | Roof double auxiliary fan electrical connector | Location | GF00.19-D-1004-12AA |
| Assignment | PE83.40-D-2101AD | ||
| X72 | Stationary heater electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE83.70-D-2101AK | ||
| X72/10 | Stationary heater electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE83.70-D-2101AK | ||
| X72/11 | Stationary heater electrical connector | Location | GF00.19-D-1004-18AA |
| Assignment | PE83.70-D-2101AL | ||
| X73/5 | Secondary air injection pump electrical connector | Location | GF00.19-D-1004-10AA |
| Assignment | PE07.61-D-2101AG | ||
| X85/22 | Roof fan/cockpit electrical connector | Location | GF00.19-D-1004-13AA |
| Assignment | PE83.10-D-2100AB | ||
| X88/13 | Right front brake wear indicator sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE54.21-D-2127AH | ||
| X88/14 | Left front brake wear indicator sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE54.21-D-2127AH | ||
| X88/15 | Right rear brake wear indicator sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE54.21-D-2127AH | ||
| X88/16 | Left rear brake wear indicator sensor electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE54.21-D-2127AH | ||
| X100/2 | MWH [HLS]/right sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X100/4 | MWH [HLS]/left sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X100/13 | Right sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X100/14 | Right sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X100/15 | Left sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X100/16 | Left sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X100/17 | Right shield sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X100/18 | Left shield sliding door electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X100/19 | Right sliding door electrical connector, 8-pin | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X100/20 | Right sliding door electrical connector (4-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X100/21 | Left sliding door electrical connector, 8-pin | Location | GF00.19-D-1004-11AA |
| Assignment | PE54.18-D-2300AK | ||
| X100/22 | Left sliding door electrical connector (4-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X100/23 | Right sliding door electrical connector (4-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X100/24 | Right sliding door electrical connector (2-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X100/25 | Left sliding door electrical connector (4-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X100/26 | Left sliding door electrical connector (2-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X100/27 | Right sliding door electrical connector (2-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X100/28 | Left sliding door electrical connector (2-pin) | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X145/1 | Body manufacturer electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.15-D-2400AK | ||
| X145/6 | Body manufacturer electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.15-D-2400AL | ||
| X162 | Transmission neutral position electrical connector | Location | GF00.19-D-1004-24AA |
| Assignment | PE42.45-D-2101AF | ||
| X169 | Backup camera electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.65-D-2102AE | ||
| X169/1 | Cockpit/roof wiring harness reversing camera electrical connector | Location | GF00.19-D-1004-13AA |
| Assignment | PE54.65-D-2102AE | ||
| X169/3 | Body manufacturer reversing camera electrical connector 1 | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.65-D-2102AE | ||
| X169/6 | Backup camera electrical connector | Location | GF00.19-D-1004-22AA |
| Assignment | PE54.65-D-2102AE | ||
| X169/7 | Backup camera electrical connector | Location | GF00.19-D-1004-14AA |
| Assignment | PE54.00-D-2010AF | ||
| X170 | Reversing camera monitor electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.65-D-2102AE | ||
| X170/1 | Reversing camera monitor electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE54.65-D-2102AE | ||
| X174/1 | Left closing assist electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2101AB | ||
| X174/2 | Right closing assist electrical connector | Location | GF00.19-D-1004-11AA |
| Assignment | PE72.16-D-2102AB | ||
| X175 | Brake signal electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment | PE31.19-D-2101AE | ||
| X178 | Front roof electrical connector | Location | GF00.19-D-1004-12AA |
| Assignment | PE54.21-D-2107AC | ||
| X190 | Rail vehicle electrical connector | Location | GF00.19-D-1004-17AA |
| Assignment | PE54.00-D-2010AI | ||
| X196 | Electrical connector, AdBlue® injection valve | Location | GF00.19-D-1004-24AA |
| Assignment | PE14.40-D-2101AC | ||
| X198/1 | FleetBoard electrical connector | Location | GF00.19-D-1004-03AA |
| Assignment | PE82.85-D-2103AC | ||
| Location of line and electrical plug connectors - cockpit | GF00.19-D-1004-03AA | ||
| Location of line and electrical plug connectors - vehicle interior, left | GF00.19-D-1004-04AA | ||
| Location of line and electrical plug connectors - engine compartment | GF00.19-D-1004-10AA | ||
| Location of line and electrical plug connectors - doors | GF00.19-D-1004-11AA | ||
| Location of line and electrical plug connectors - roof | GF00.19-D-1004-12AA | ||
| Location of line and electrical plug connectors - footwell, left | GF00.19-D-1004-13AA | ||
| Location of line and electrical plug connectors - footwell, right | GF00.19-D-1004-14AA | ||
| Location of line and electrical plug connectors - driver seat base | GF00.19-D-1004-17AA | ||
| Location of line and electrical plug connectors - front passenger seat base | GF00.19-D-1004-18AA | ||
| Location of line and electrical plug connectors - rear end | GF00.19-D-1004-22AA | ||
| Location of line and electrical plug connectors - underfloor | GF00.19-D-1004-24AA |
