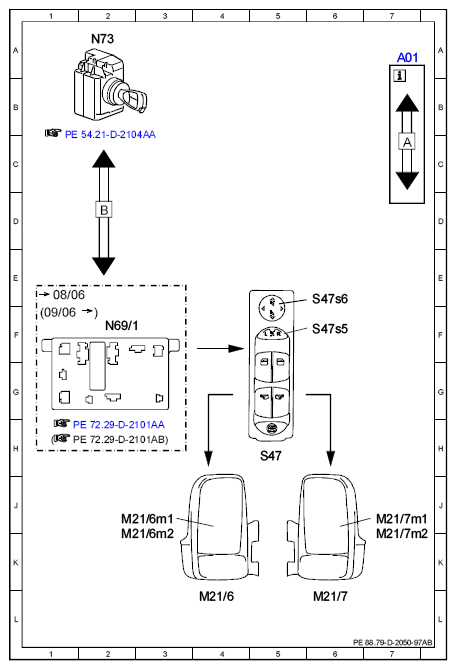

Electrical Function Schematic For Mirror Adjustment - Pe88.79-D-2050-97AB
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 7A |
| M21/6 | Driver-side outside mirror | 4L |
| M21/6m1 | Mirror up/down adjustment motor | 2J |
| M21/6m2 | Mirror in/out adjustment motor | 2K |
| M21/7 | Passenger-side outside mirror | 6L |
| M21/7m1 | Mirror up/down adjustment motor | 7J |
| M21/7m2 | Mirror in/out adjustment motor | 7K |
| N69/1 | Driver door control unit | 2F |
| N73 | EIS [EZS] control unit | 2A |
| S47 | Driver door control panel | 5H |
| S47s5 | Left/right outside mirror switch | 6F |
| S47s6 | Outside mirror adjustment rocker switch | 6E |
