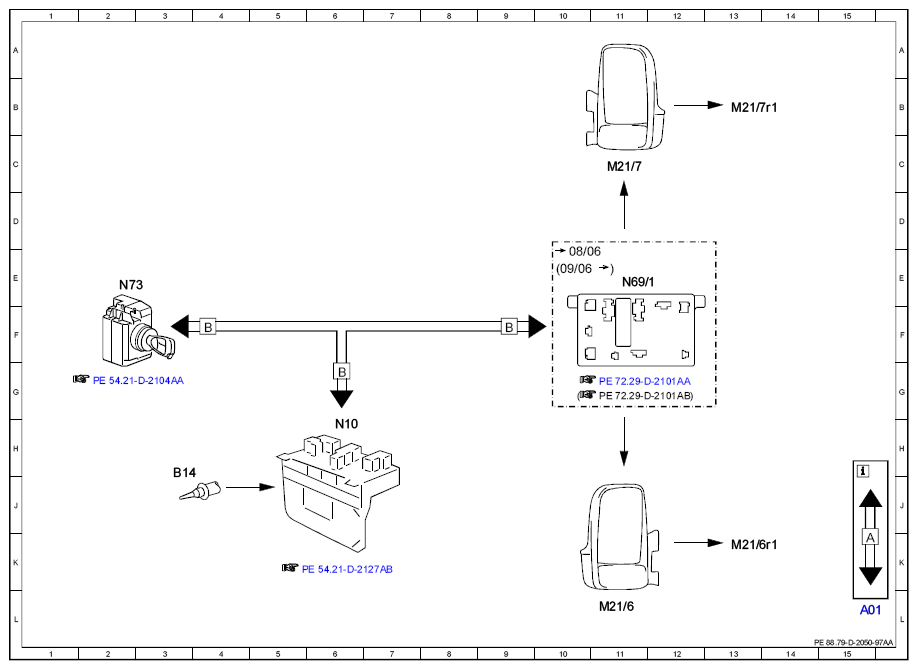

Electrical Function Schematic For Mirror Adjustment - Pe88.79-D-2050-97AA
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 15L |
| B14 | Outside air temperature sensor | 3J |
| M21/6 | Driver-side outside mirror | 11L |
| M21/6r1 | Mirror heater | 13K |
| M21/7 | Passenger-side outside mirror | 11C |
| M21/7r1 | Mirror heater | 13B |
| N10 | SAM control unit | 6H |
| N69/1 | Driver door control unit | 11E |
| N73 | EIS [EZS] control unit | 2E |
