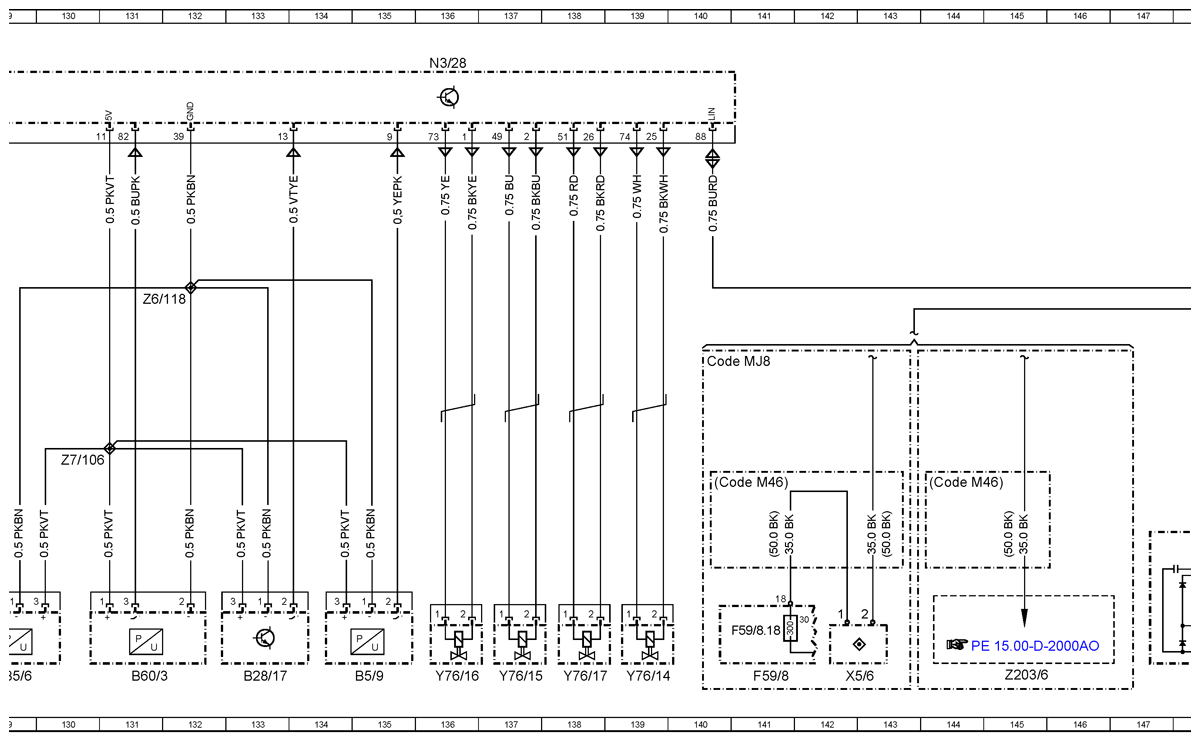

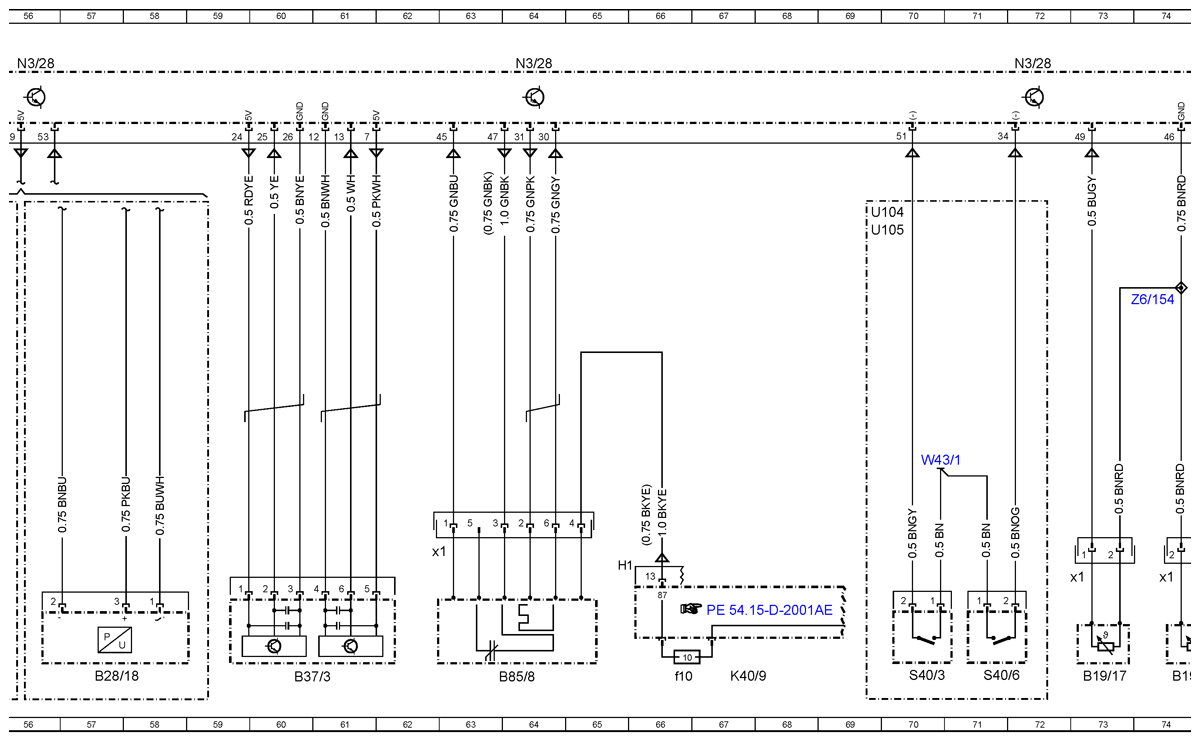

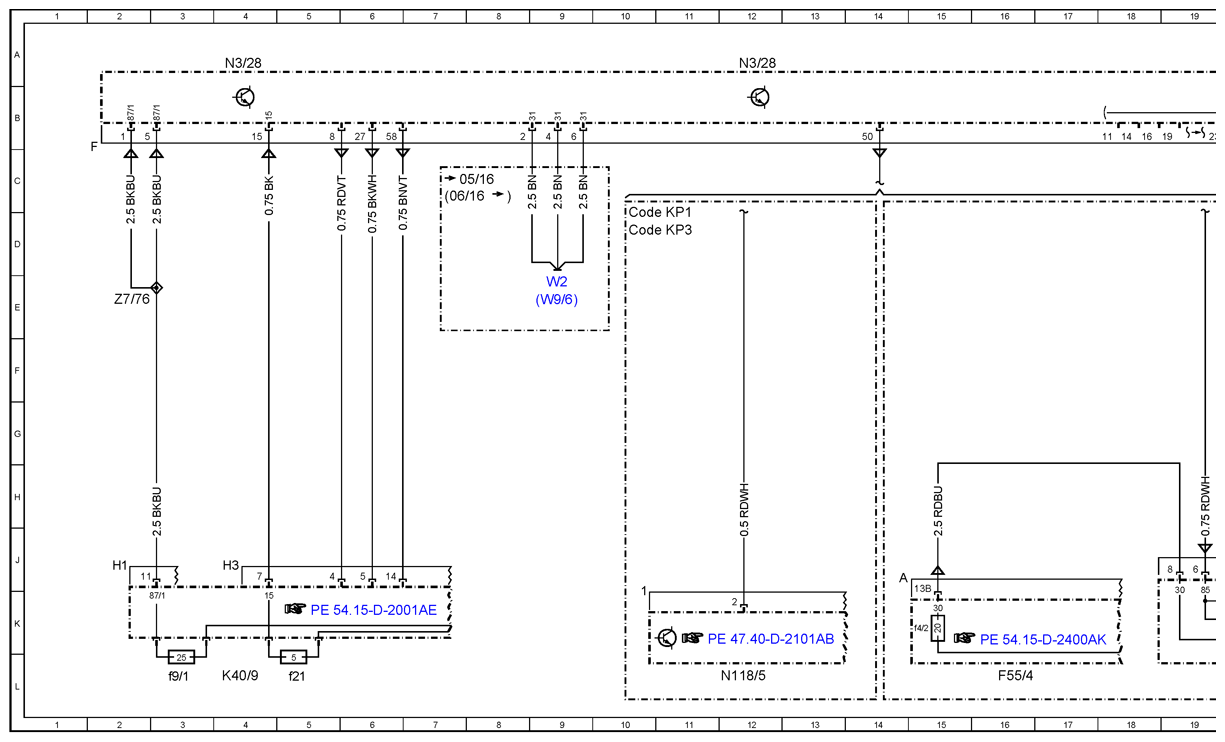

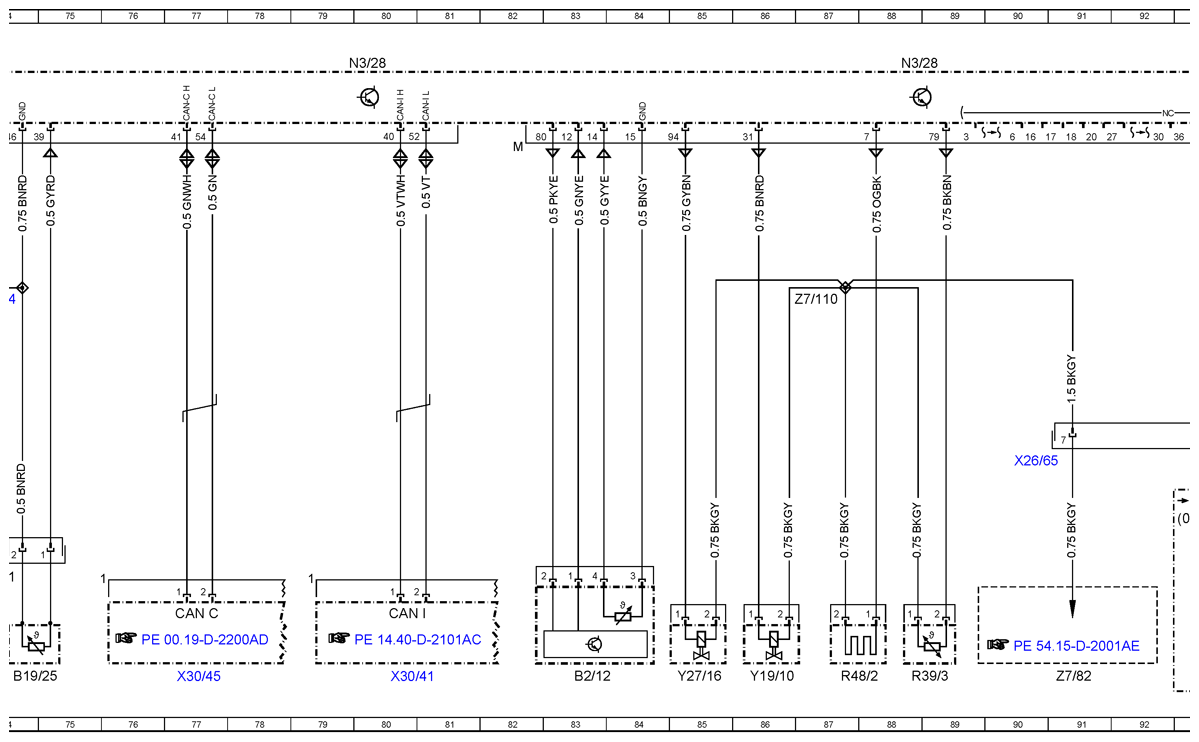

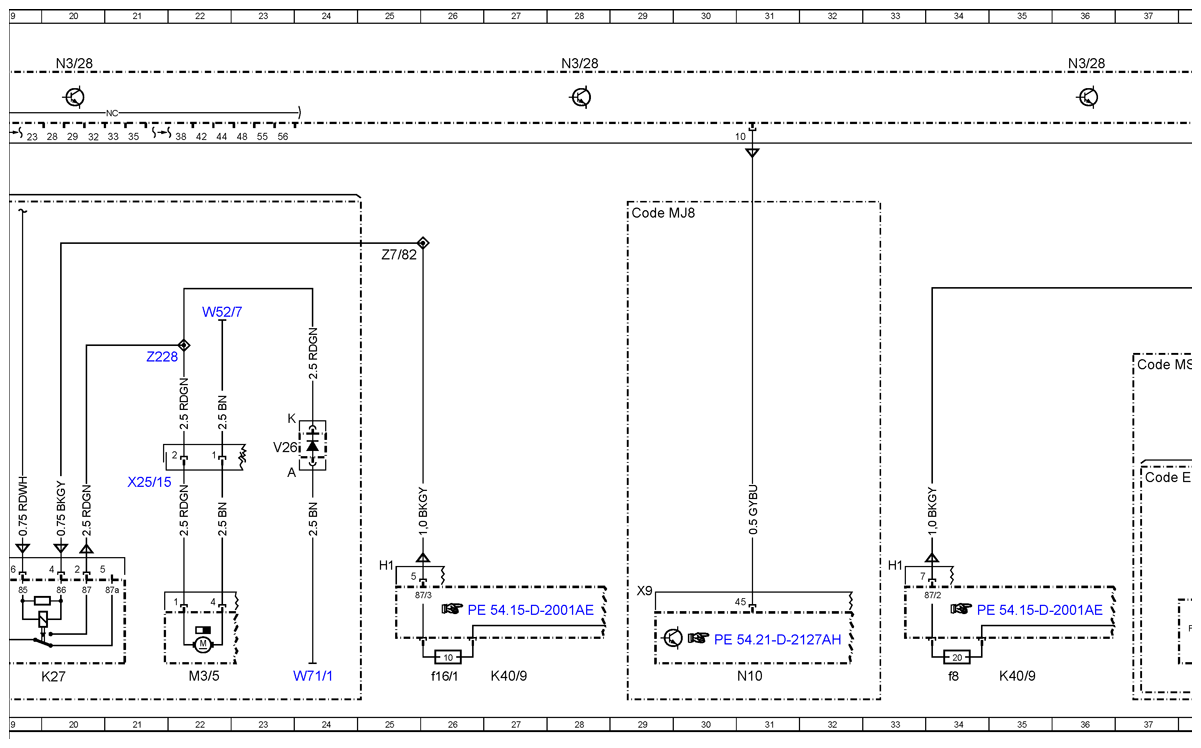

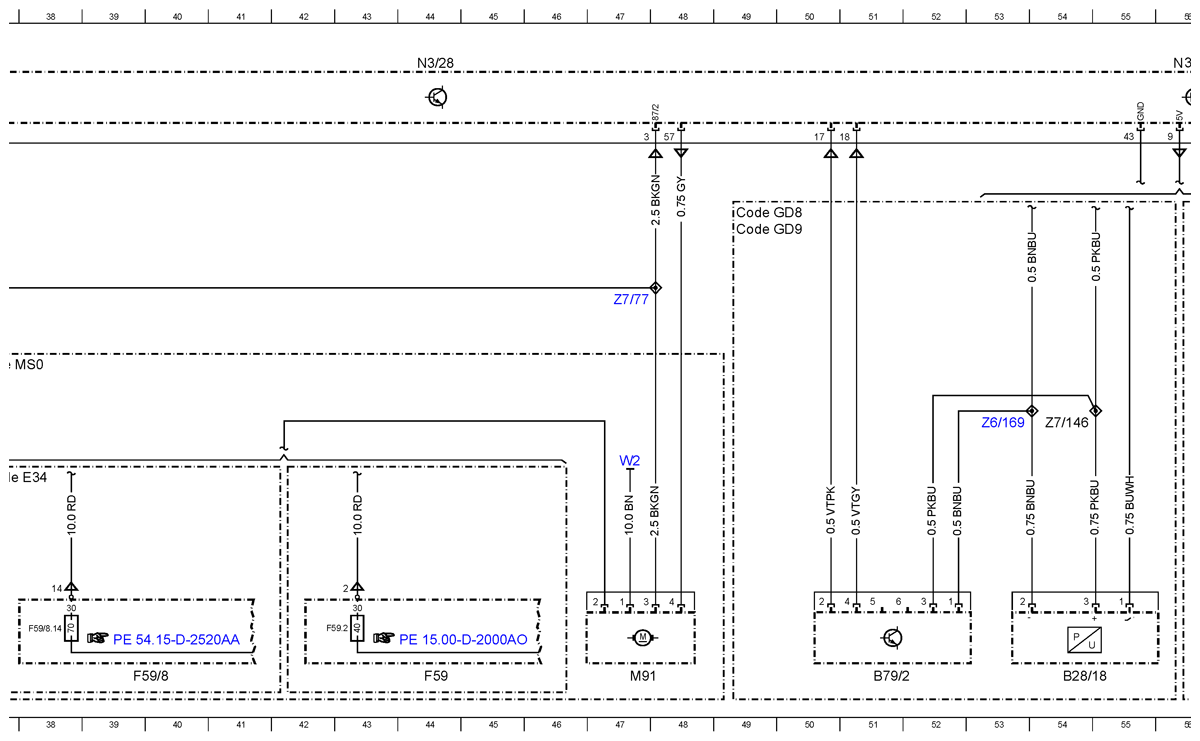

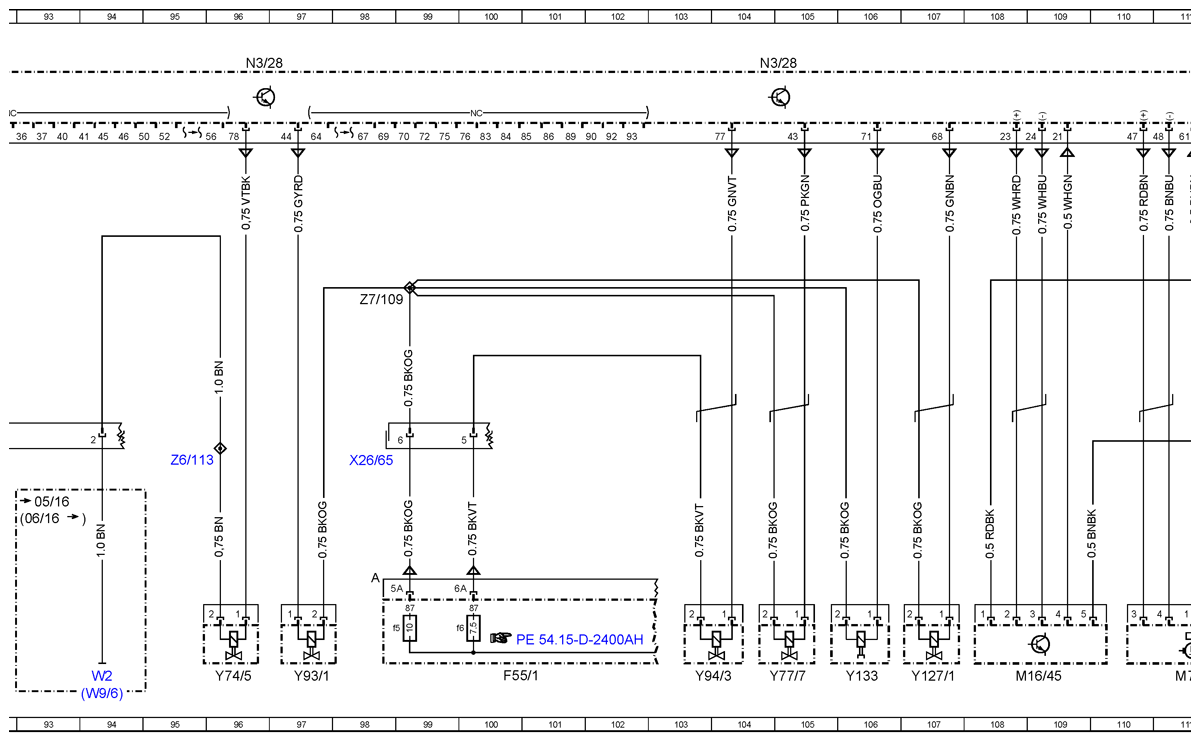

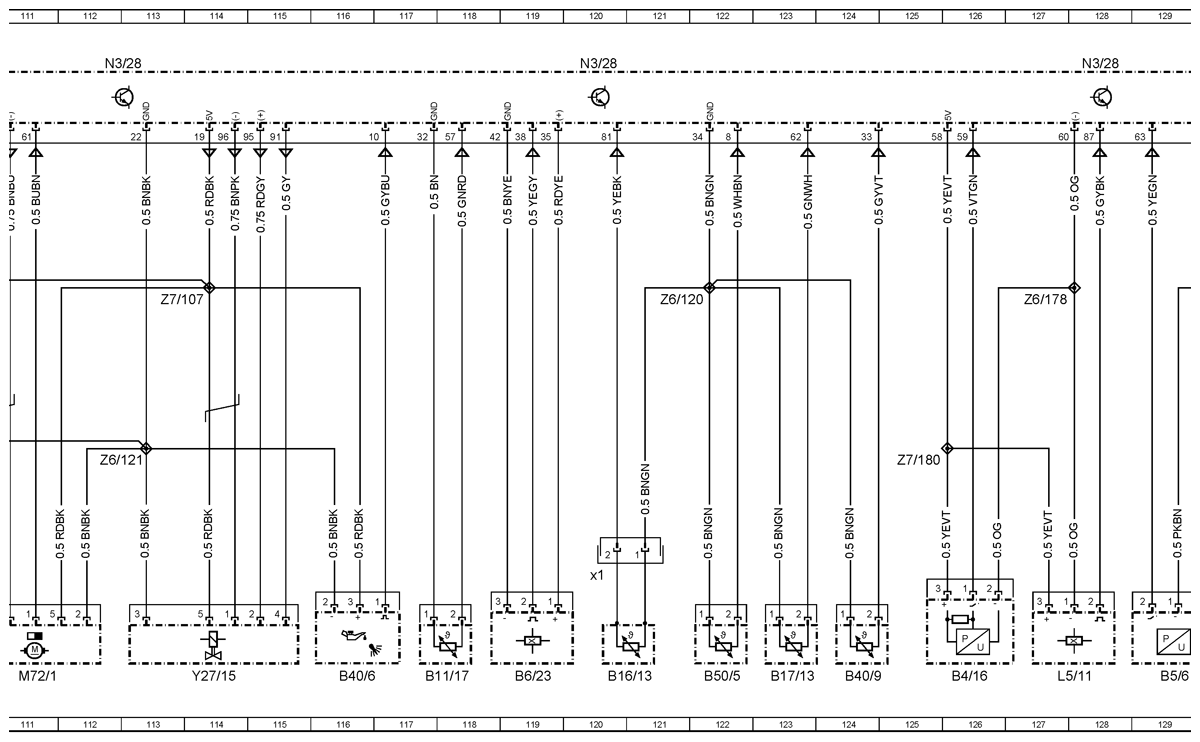

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - Pe07.16-D-2101-97AW
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position |
|---|---|---|
| A0 | Color code key | 160L |
| B11/17 | Coolant temperature sensor | 117L |
| B16/13 | Temperature sensor upstream of turbocharger | 120L |
| B16/13x1 | Electrical connector for temperature sensor upstream of turbocharger | 120J |
| B17/13 | Charge air temperature sensor | 123L |
| B19/17 | Temperature sensor upstream of diesel particulate filter | 73L |
| B19/17x1 | Electrical connector for temperature sensor upstream of diesel particulate filter | 73J |
| B19/25 | Temperature sensor upstream of catalytic converter | 74L |
| B19/25x1 | Electrical connector for temperature sensor upstream of catalytic converter | 74J |
| B2/12 | Hot film mass air flow sensor | 83L |
| B28/17 | Intake manifold pressure sensor | 133L |
| B28/18 | Diesel particulate filter differential pressure sensor | 54L |
| B28/18 | Diesel particulate filter differential pressure sensor | 57L |
| B37/3 | Accelerator pedal module | 60L |
| B4/16 | Rai I pressure sensor | 126L |
| B40/6 | Engine oi I level sensor | 116L |
| B40/9 | Engine oil temperature sensor | 124L |
| B5/6 | Boost pressure sensor | 129L |
| B5/9 | Low-pressure turbocharger boost pressure sensor | 135L |
| B50/5 | Fuel temperature sensor | 122L |
| B6/23 | Rpm sensor | 119L |
| B60/3 | Exhaust back pressure sensor | 131L |
| B79/2 | Transmission neutral position sensor | 51L |
| B85/8 | Oxygen sensor | 64L |
| B85/8x1 | Oxygen sensor electrical connector | 62J |
| Code E34 | Buffer battery for starting procedure | 37H |
| Code GD8 | ECO Gear 360 6-speed manual transmission | 49D |
| Code GD9 | ECO Gear 480 6-speed manual transmission | 49D |
| Code KP1 | Fuel pump, electric, controlled | 10D |
| Code KP3 | Fuel pump, electric, controlled, stage 2 | 10D |
| Code M46 | Alternator 14 V/220 A | 144H |
| Code M46 | Alternator 14 V/220 A | 140H |
| Code MJ8 | ECO start/stop function | 140F |
| Code MJ8 | ECO start/stop function | 29D |
| Code MSO | Radiator fan, electric | 37F |
| F55/1 | Fuse block (1, 9-pin) | 100L |
| F55/1f5 | Motors terminal 87 (5) fuse 5 | 98K |
| F55/1f6 | Motors terminal 87 (6) fuse 6 | 99K |
| F55/4 | Fuse block 4 (9-pin) | 16L |
| F55/4f4/2 | Fuel pump fuse 13 | 15K |
| F59 | Fuse box | 157L |
| F59 | Fuse box | 44L |
| F59.1 | Fuse, circuit 30 preglowing relay/secondary air injection pump | 157K |
| F59. 2 | Fuse, circuit 30 air conditioning additional fan | 42K |
| F59/8 | Fuse box | 141L |
| F59/8 | Fuse box | 39L |
| F59/8.14 | Fuse, circuit 30 air conditioning additional fan | 38K |
| F59/8.18 | Alternator fuse | 141K |
| G2/7 | Alternator with LIN bus | 148L |
| K27 | Fuel pump relay | 20L |
| K40/9 | Fuse and relay module | 27L |
| K40/9 | Fuse and relay module | 4L |
| K40/9 | Fuse and relay module | 35L |
| K40/9 | Fuse and relay module | 67L |
| K40/9f10 | Circuit 87 (4) engine control fuse | 66L |
| K40/9f16/1 | Circuit 87 (3) engine control fuse | - |
| K40/9f21 | Circuit 15 engine control unit fuse | 5L |
| K40/9f8 | Circuit 87 (2) engine control fuse | 34L |
| K40/9f9/1 | Circuit 87 (1) engine control fuse | 3L |
| L5/11 | Crankshaft position sensor | 127L |
| M16/45 | Throttle valve actuator | 109L |
| M3/5 | Fuel pump with fill level sensor | 22L |
| M72/1 | Intake port shutoff actuator | 111L |
| M91 | Electric fan | 47L |
| N10 | SAM control unit | 31L |
| N118/5 | Fuel pump control unit | 12L |
| N14/8 | Glow output stage | 153A |
| N3/28 | CDI control unit | 4A |
| N3/28 | CDI control unit | 12A |
| N3/28 | CDI control unit | 20A |
| N3/28 | CDI control unit | 28A |
| N3/28 | CDI control unit | 36A |
| N3/28 | CDI control unit | 44A |
| N3/28 | CDI control unit | 56A |
| N3/28 | CDI control unit | 64A |
| N3/28 | CDI control unit | 72A |
| N3/28 | CDI control unit | 80A |
| N3/28 | CDI control unit | 88A |
| N3/28 | CDI control unit | 96A |
| N3/28 | CDI control unit | 104A |
| N3/28 | CDI control unit | 112A |
| N3/28 | CDI control unit | 120A |
| N3/28 | CDI control unit | 128A |
| N3/28 | CDI control unit | 136A |
| R39/3 | Vent line heater element | 88L |
| R48/2 | Thermostat heating element | 87L |
| R53/3 | Fuel filter heater with condensation sensor | 155L |
| R9/1 | Cylinder 1 glow plug | 151L |
| R9/2 | Cylinder 2 glow plug | 152L |
| R9/3 | Cylinder 3 glow plug | 153L |
| R9/4 | Cylinder 4 glow plug | 153L |
| S40/3 | Clutch pedal switch | 70L |
| S40/6 | Clutch pedal switch | 71L |
| U104 | Valid without code G40 (Automatic transmission) | 69D |
| U105 | Valid without code G42 (7G-TR0NIC PLUS) | 69D |
| V26 | Fuel pump diode | 23G |
| W11/1 | Engine ground point | 156E |
| W2 | Right front lamp unit ground point | 47H |
| W2 | Right front lamp unit ground point | 94L |
| W2 | Right front lamp unit ground point | 9E |
| W43/1 | Left firewall ground point | 70G |
| W52/7 | Left rear crossmember ground point | 22E |
| W71/1 | Driver seat frame ground point 1 | 24L |
| W9/6 | Left front lamp unit ground point | 9E |
| W9/6 | Left front lamp unit ground point | 94L |
| X195 | Glow plug electrical connector | 151H |
| X25/15 | Fuel tank electrical connector | 21H |
| X26/54 | Engine wiring harness electrical connector 2 | 157H |
| X26/65 | Engine wiring harness electrical connector 4 | 90H |
| X26/65 | Engine wiring harness electrical connector 4 | 98H |
| X30/41 | Drive train sensor CAN potential distributor electrical connector | 80L |
| X30/45 | Engine CAN electrical connector 2 | 77L |
| X5/6 | Electrical connector | 142L |
| Y127/1 | Oil spray nozzles valve | 107L |
| Y133 | Regulated oil pressure pump valve | 106L |
| Y19/10 | Coolant pump switchover valve | 86L |
| Y27/15 | Exhaust gas recirculation positioner | 114L |
| Y27/16 | Exhaust gas recirculation cooling solenoid valve | 85L |
| Y74/5 | Pressure regulator valve | 96L |
| Y76/14 | Cylinder 1 injector | 139L |
| Y76/15 | Cylinder 2 injector | 137L |
| Y76/16 | Cylinder 3 injector | 136L |
| Y76/17 | Cylinder 4 injector | 138L |
| Y77/7 | Wastegate pressure transducer | 105L |
| Y93/1 | Boost pressure control flap pressure transducer | 97L |
| Y94/3 | Quantity control valve | 103L |
| Z203/3 | Connector sleeve/LIN bus | 149E |
| Z203/6 | Starter-alternator connector sleeve | 145L |
| Z228 | Fuel pump diode connector sleeve | 21F |
| Z6/113 | Ground connection connector sleeve | 95G |
| Z6/118 | Sensor ground connection connector sleeve | 132E |
| Z6/120 | Sensor ground connection connector sleeve | 121E |
| Z6/121 | Sensor ground connection connector sleeve | 112G |
| Z6/154 | Sensor ground connection connector sleeve | 74E |
| Z6/169 | Ground connection connector sleeve | 53G |
| Z6/178 | Sensor ground connection connector sleeve | 127E |
| Z7/106 | 5V output connector sleeve | 130G |
| Z7/107 | 5V output connector sleeve | 113E |
| Z7/109 | Circuit 87 connector sleeve | 98E |
| Z7/110 | Circuit 87 connector sleeve | 87E |
| Z7/110 | Circuit 87 connector sleeve | 150E |
| Z7/146 | 5V output connector sleeve | 54G |
| Z7/180 | 5V output connector sleeve | 125G |
| Z7/76 | Circuit 87 connector sleeve | 2E |
| Z7/77 | Circuit 87 connector sleeve | 47E |
| Z7/82 | Circuit 87 connector sleeve | 91L |
| Z7/82 | Circuit 87 connector sleeve | 25D |
