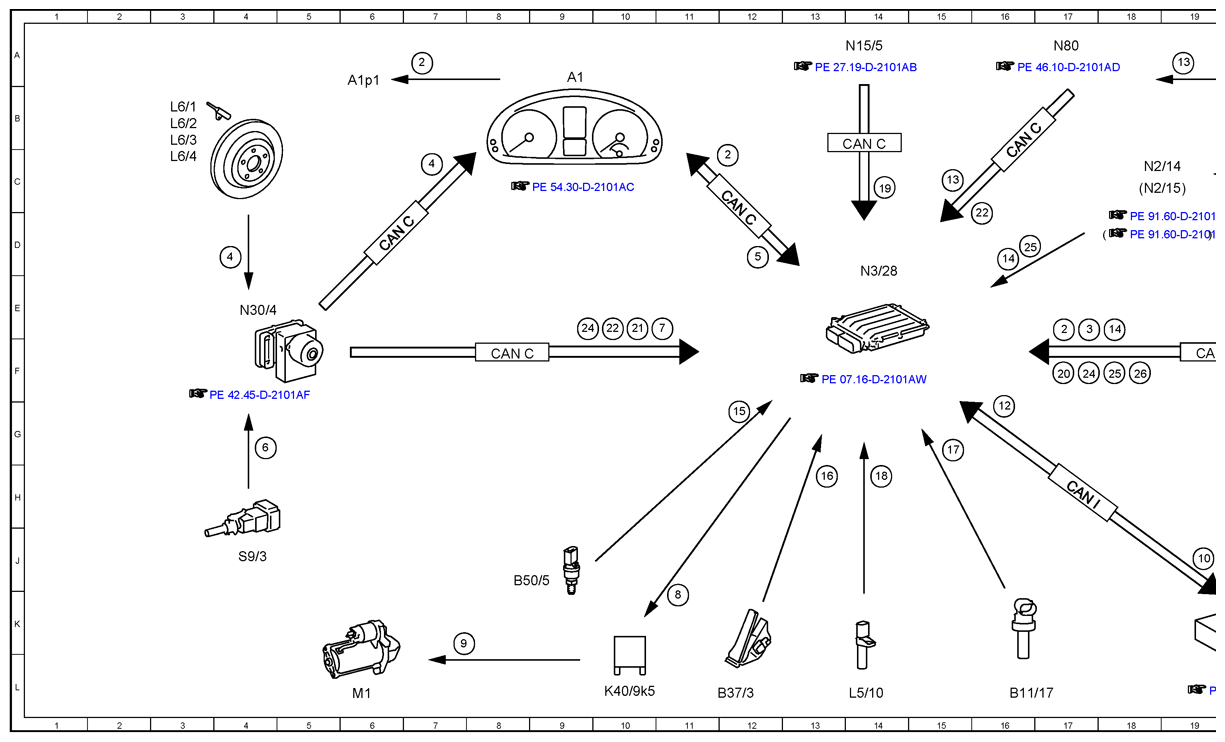

Electrical Function Schematic For Engine Timing Start Stop - Pe07.10-D-2722-97B
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position |
|---|---|---|
| 19 | Electronic selector lever module control unit, status | 14C |
| 20 | Door rotary tumbler switch, status | 17F |
| 20 | Door rotary tumbler switch, status | 24E |
| 20 | Door rotary tumbler switch, status | 27A |
| 23 | Battery, status | 30D |
| 25 | Seat belt buckle switch, status | 16D |
| 25 | Seat belt buckle switch, status | 20C |
| 25 | Seat belt buckle switch, status | 22E |
| 25 | Seat belt buckle switch, status | 18F |
| 26 | Engine hood contact switch, status | 18F |
| 26 | Engine hood contact switch, status | 25F |
| 26 | Engine hood contact switch, status | 29D |
| A1 | Instrument cluster | 9A |
| A1p1 | Display | 6A |
| B111/17 | Coolant temperature sensor | 16L |
| B14 | Outside temperature sensor | 30J |
| B37/3 | Accelerator pedal module | 12L |
| B4/7 | Low-pressure fuel sensor | 20H |
| B50/5 | Fuel temperature sensor | 8J |
| B95 | Battery sensor | 30C |
| CAN B | Interior CAN | 21D |
| CAN B | Interior CAN | 25D |
| CAN B | Interior CAN | 27F |
| CAN B | Interior CAN | 25H |
| CAN C | Engine CAN | 19F |
| CAN C | Engine CAN | 8F |
| CAN C | Engine CAN | 6D |
| CAN C | Engine CAN | 12C |
| CAN C | Engine CAN | 14B |
| CAN C | Engine CAN | 16B |
| CAN I | Drive train sensor CAN | 17H |
| K40/9k5 | Circuit 50 starter relay | 10L |
| L5/10 | Crankshaft position sensor | 14L |
| L6/1 | Left front RPM sensor | 3B |
| L6/2 | Right front RPM sensor | 3B |
| L6/3 | Left rear RPM sensor | 3B |
| L6/4 | Right rear RPM sensor | 3C |
| M1 | Starter | 6L |
| M14/6s1 | Driver door central locking rotary tumbler switch | 29B |
| M3/5 | Fuel pump with fill level sensor | 23L |
| N10 | SAM control unit | 30E |
| N118/5 | Fuel pump control unit | 20L |
| N15/5 | Electronic selector lever module control unit | 14A |
| N2/14 | Lowline airbag control unit | 18C |
| N2/15 | Highline airbag control unit | 18C |
| N3/28 | CDI control unit | 14D |
| N30/4 | Electronic Stability Program control unit | 4E |
| N69/1 | Left front door control unit | 26A |
| N72/1 | Upper control panel control unit | 26H |
| N72/1s12 | ECO button | 26L |
| N73 | Electronic ignition switch control unit | 23E |
| N80 | Steering column tube module (MRM) control unit | 17A |
| N80b1 | Steering angle sensor | 20A |
| S62/41 | Engine hood switch | 28C |
| S68/1 | Left front seat belt buckle switch | 21C |
| S9/3 | Stop lamp switch | 4J |
