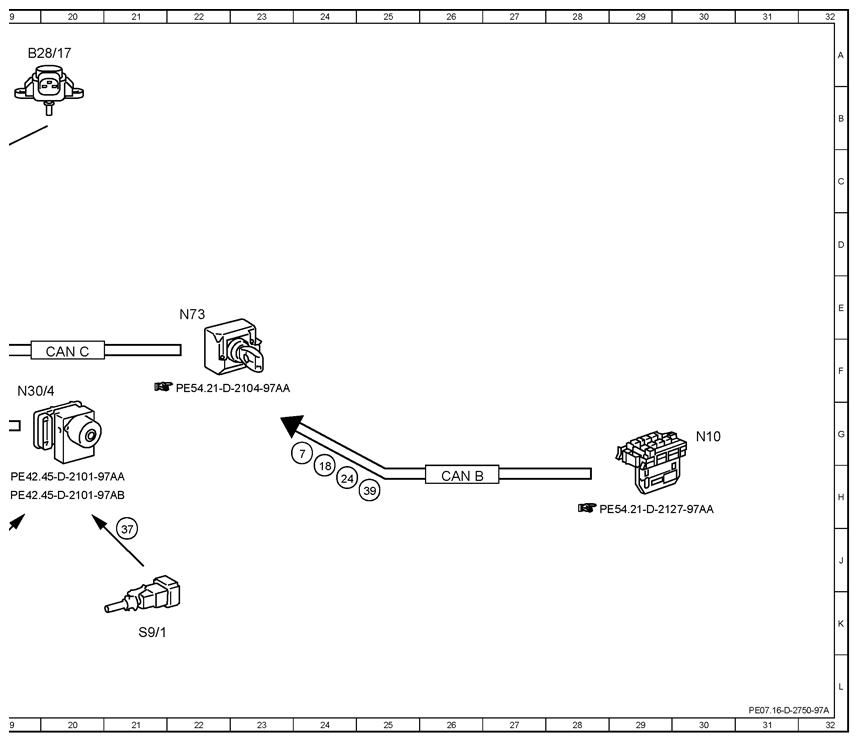

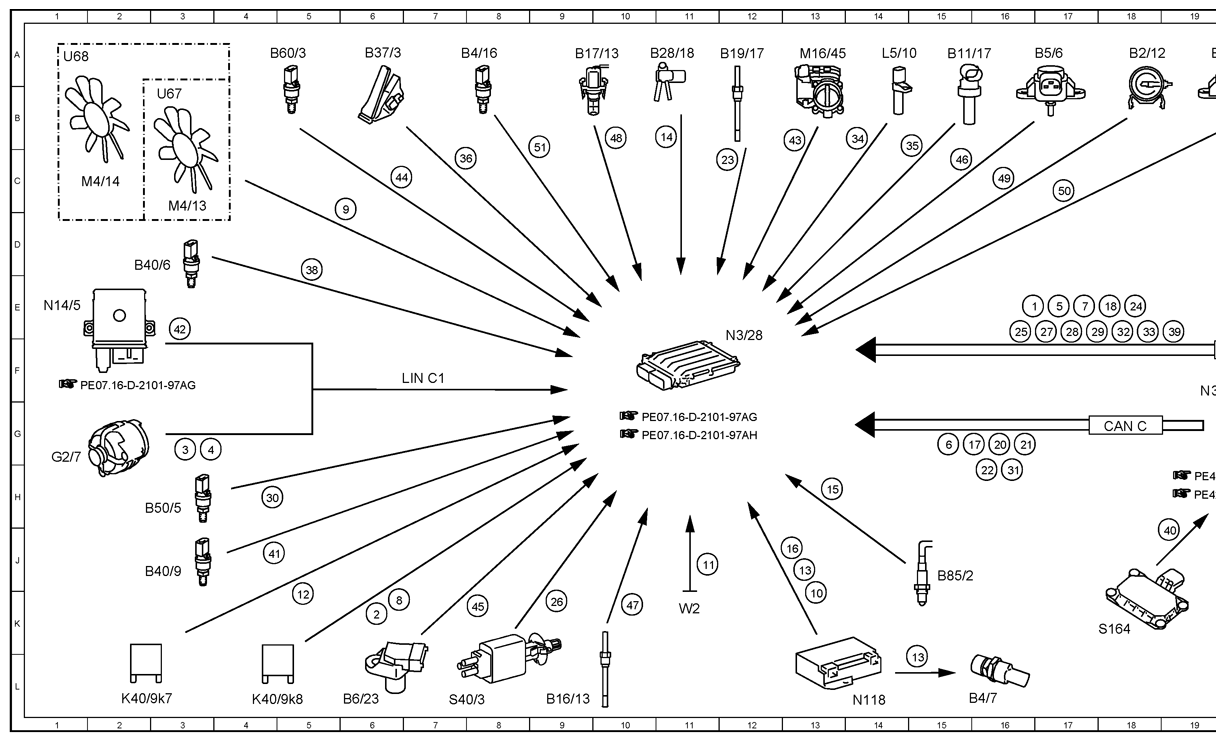

Electrical Function Diagram For Common Rail Diesel Injection (CDI), Control Unit Input Signal - Pe07.16-D-2750-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 16E |
| 10 | Fuel pump, request OFF | 13K |
| 11 | Circuit 31, status | 11J |
| 12 | Circuit 87, status | 5K |
| 13 | Fuel pressure, status | 15L |
| 13 | Fuel pressure, status | 13J |
| 14 | Differential pressure sensor (DPF), signal | IIB |
| 15 | Oxygen sensor, signal | 13H |
| 16 | Fuel pressure, status | 13J |
| 17 | Vehicle speed, signal | 15G |
| 18 | Outside temperature, signal | 24H |
| 18 | Outside temperature, signal | 18E |
| 2 | Circuit 15, status OFF | 6K |
| 20 | Service brake, status | 16G |
| 21 | Brake light switch, status | 16G |
| 22 | Engine stop enable, status | 16H |
| 23 | Temperature sensor upstream of diesel particulate filter, signal | 12C |
| 24 | Door rotary tumbler switch, status | 24H |
| 24 | Door rotary tumbler switch, status | 18E |
| 25 | Seat belt buckle restraint system switch, status | 16E |
| 26 | Clutch pedal switch, status | 9K |
| 27 | Engine hood contact switch, status | 17E |
| 28 | Engine start, request | 17E |
| 29 | Engine stop prohibited, request | 17E |
| 3 | Alternator, status | 3G |
| 30 | Fuel temperature sensor, signal | 4H |
| 31 | Vehicle speed, signal | 16H |
| 32 | Crash, signal | 18E |
| 33 | Steering angle sensor, signal | 18E |
| 34 | Engine speed, signal | 14B |
| 35 | Coolant temperature, signal | 14C |
| 36 | Accelerator pedal sensor, signal | 7C |
| 37 | Brake light switch, signal | 21J |
| 38 | Oil level, signal | 5D |
| 39 | Engine hood anti-theft alarm system switch, signal | 25H |
| 39 | Engine hood anti-theft alarm system switch, signal | 19E |
| 4 | Circuit 61, status | 3G |
| 40 | Transmission neutral position sensor, signal | 19J |
| 41 | Oil temperature sensor, signal | 4J |
| 42 | Glow output stage, status | 3E |
| 43 | Throttle valve actuator, signal | 13B |
| 44 | Exhaust pressure sensor, signal | 6C |
| 45 | Camshaft Hall sensor, signal | 8K |
| 46 | Boost pressure sensor, signal | 15C |
| 47 | Temperature sensor upstream of turbocharger, signal | 10K |
| 48 | Tank cap central locking actuator, actuation | 10B |
| 49 | Hot film mass air flow sensor, signal | 16C |
| 5 | Fuel level, signal | 17E |
| 50 | Intake manifold pressure, signal | 17C |
| 51 | Rail pressure sensor, signal | 9C |
| 6 | Wheel speed, signal | 15G |
| 7 | Air conditioning, status | 24G |
| 7 | Air conditioning, status | 17E |
| 8 | Circuit 15, status ON | 6K |
| 9 | Fan motor, status | 6D |
| B11/17 | Coolant temperature sensor | 15A |
| B16/13 | Temperature sensor upstream of turbocharger | 9L |
| Bl7/13 | Charge air temperature sensor downstream of throttle valve | 9A |
| Bl9/17 | Temperature sensor upstream of diesel particulate filter | 12A |
| B2/12 | Hot film mass air flow sensor | 18A |
| B28/17 | Intake manifold pressure sensor | 19A |
| B28/18 | Diesel particulate filter differential pressure sensor | IIA |
| B37/3 | Accelerator pedal module | 6A |
| B4/16 | Rail pressure sensor | 8A |
| B4/7 | Low-pressure fuel sensor | 16L |
| B40/6 | Engine oil level sensor | 2D |
| B40/9 | Engine oil temperature sensor | 3J |
| B5/6 | Exhaust gas recirculation pressure sensor 2 | 17A |
| B50/5 | Fuel temperature sensor | 3H |
| B6/23 | RPM sensor | 6L |
| B60/3 | Exhaust back pressure sensor | 5A |
| B85/2 | Oxygen sensor | 15J |
| CAN B | Interior CAN | 26H |
| CAN C | Engine CAN | 18G |
| CAN C | Engine CAN | 20F |
| G2/7 | Alternator with LIN bus | 1G |
| K40/9k7 | Circuit 87 engine control relay | 2L |
| K40/9k8 | Circuit 15 relay | 4L |
| L5/10 | Crankshaft position sensor | 14A |
| LIN C1 | Drive train LIN | 7F |
| M16/45 | Throttle valve actuator | 13A |
| M4/13 | Air conditioning additional fan 1 | 3C |
| M4/14 | Air conditioning additional fan 2 | 2C |
| N10 | SAM control unit | 30G |
| N118 | Fuel pump control unit | 14L |
| N14/5 | Glow output stage | 1E |
| N3/28 | CDI control unit | 12F |
| N30/4 | Electronic Stability Program control unit | 19F |
| N73 | Electronic ignition switch control unit | 22E |
| S164 | Transmission neutral position switch | 18K |
| S40/3 | Clutch pedal switch | 7L |
| S9/1 | Stop lamp switch | 21K |
| U67 | Valid for AC mono fan | 3B |
| W2 | Right front lamp unit ground point | 11K |
