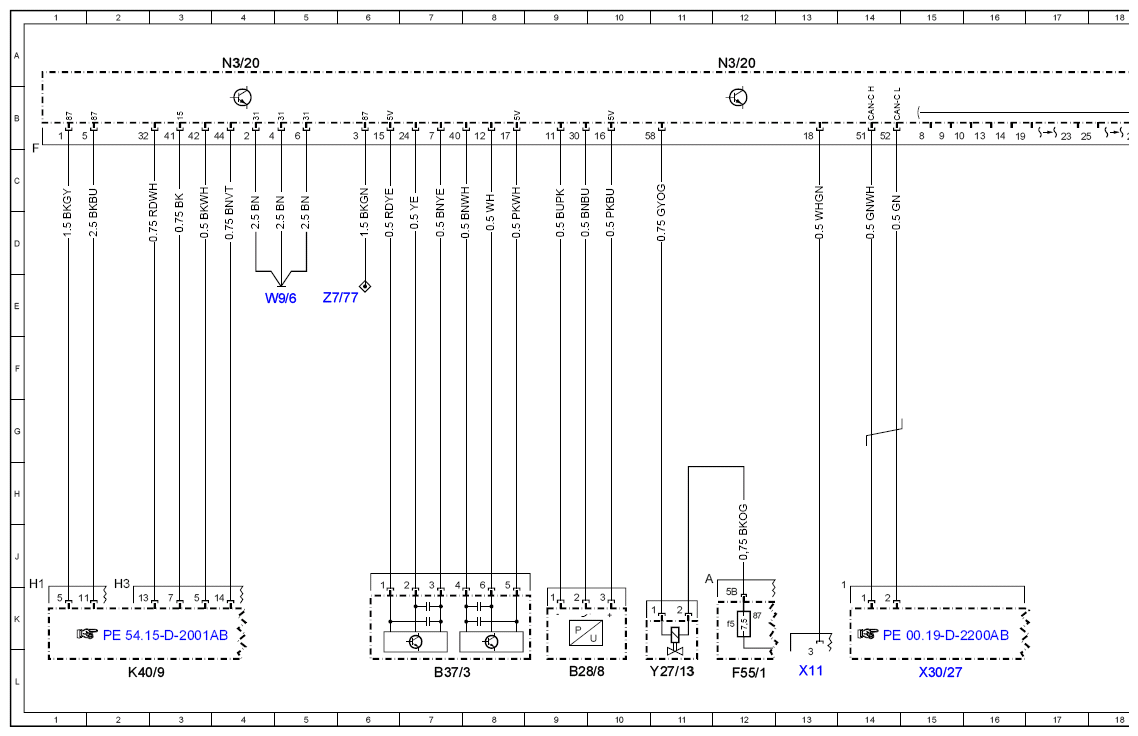

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - Pe07.16-D-2101-97AM
| Code: | Designation: | Position: |
|---|---|---|
| B28/8 | Diesel particulate filter differential pressure sensor | 9L |
| B37/3 | Accelerator pedal module | 7L |
| F55/1 | Fuse block (9 fuses) | 12L |
| F55/1f5 | Fuse 5 (7.5/10 A) motors circuit 87 (5) | |
| K40/9 | Fuse/relay box (SRB) | 2L |
| N3/20 | CDI control unit | 4A |
| N3/20 | CDI control unit | 12A |
| N3/20 | CDI control unit | 20A |
| W9/6 | Left front lamp unit ground point | 4E |
| X11 | Diagnostic socket (16-pin) | 13L |
| X30/27 | Engine CAN bus connector | 15L |
| Y27/13 | Exhaust gas recirculation cooling solenoid valve | 11L |
| Z7/77 | Tml. 87 connector sleeve | 6E |
