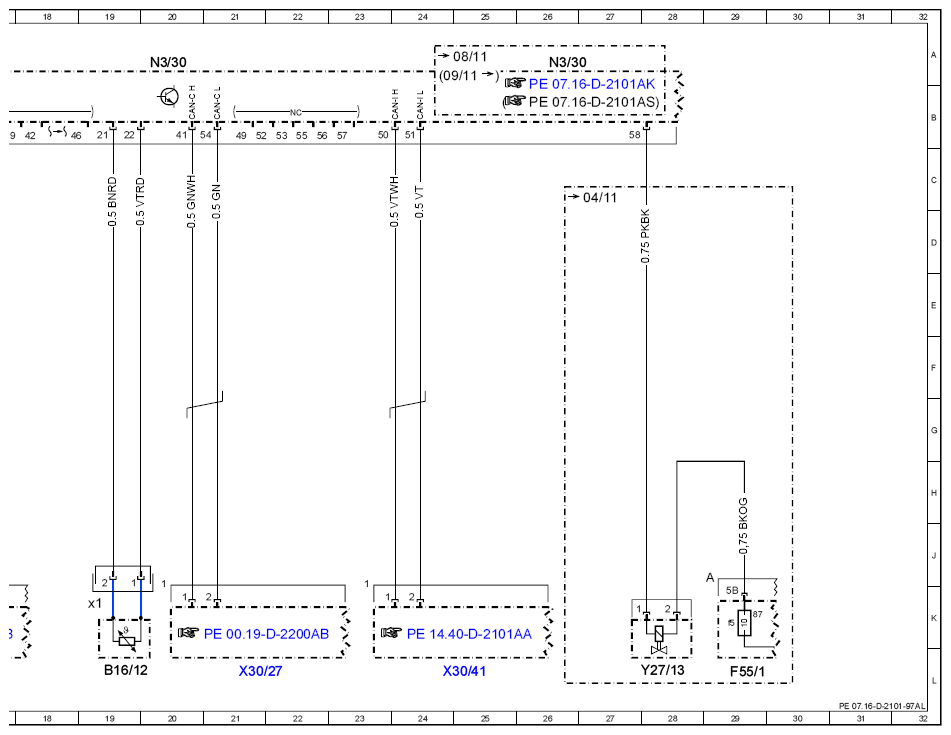

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - Pe07.16-D-2101-97AL
ENGINE 642.898 up to 8/31/12 in MODEL 906.1/6/7 with CODE MG5(Engine OM 642 DE 30 LA, 140 kW (190 hp) 3800 RPM) with CODE MH1(Low-emission engine EPA 10/CARB) with CODE ZU7(National version for Canada) with CODE ZU8(National version for USA) F connector
WIRING DIAGRAM FOR COMMON RAIL DIESEL INJECTION (CDI) CONTROL UNIT REFERENCE - ENGINE 642.898 UP TO 8/31/12 IN MODEL 906.1/6/7 WITH CODE MG5(ENGINE OM 642 DE 30 LA, 140 KW (190 HP) 3800 RPM) WITH CODE MH1(LOW-EMISSION ENGINE EPA 10/CARB)
| Code: | Designation: | Position: |
|---|---|---|
| B16/12 | Temperature sensor upstream of SCR catalytic converter | 19L |
| B16/12x1 | Temperature sensor connector upstream of SCR catalytic converter | 19K |
| B37/3 | Accelerator pedal module | 10L |
| B85/3 | Oxygen sensor | 13L |
| B85/3x1 | Oxygen sensor connector | 12J |
| F55/1 | Fuse block (9 fuses) | 29L |
| F55/1f5 | Fuse 5 (7.5/10 A) motors circuit 87 (5) | 29K |
| K40/9 | Fuse/relay box (SRB) | 16L |
| K40/9 | Fuse/relay box (SRB) | 3L |
| N3/30 | CDI control unit | 4A |
| N3/30 | CDI control unit | 12A |
| N3/30 | CDI control unit | 20A |
| N3/30 | CDI control unit | 26A |
| W9/6 | Left front lamp unit ground point | 5E |
| X30/27 | Engine CAN bus connector | 21L |
| X30/41 | Drive train sensor CAN voltage distributor connector | 24L |
| Y27/13 | Exhaust gas recirculation cooling solenoid valve | 28L |
| Z7/77 | Tml. 87 connector sleeve | 6E |
| Z7/82 | Tml. 87 connector sleeve | 1E |
NOTE:
Figures run end to end to complete wiring diagram.
