Wiring Diagram For ADBLUE Control Unit - Pe14.40-D-2101-97AA
| Code: | Designation: | Position: |
|---|---|---|
| A97/1 | Control unit for NOx sensor upstream of SCR-CAT | 18L |
| A97/2 | Control unit for NOx sensor downstream of SCR-CAT | 16L |
| B151 | AdBlueA pressure sensor | 50L |
| B151 | AdBlueA pressure sensor | 63L |
| B151/2 | Front AdBlueA pressure sensor | 77L |
| B152 | AdBlueA tank fill level sensor | 40L |
| B152 | AdBlueA tank fill level sensor | 55L |
| B152/2 | Front AdBlueA tank fill level sensor | 68L |
| B163 | Soot particulate sensor | 14L |
| F55/6 | Fuse block (9 fuses) | 26L |
| F55/6 | Fuse block (9 fuses) | 32L |
| F55/6f1/2 | AdBlueA control unit fuse 28 (10 A) | 29K |
| F55/6f2/1 | Fuse 29 (10 A), AdBlueA control unit | 29K |
| F55/6f5/1 | Fuse 32 (5/10 A), AdBlueA relay | 31K |
| F55/6f7/2 | AdBlueA tank heating element fuse 34 (15 A) | 32K |
| F55/6f8/1 | AdBlueA injection line heating element fuse 35 (15 A) | 32K |
| F55/6f9/1 | AdBlueA delivery pump fuse 36 (10 A) | 33K |
| K110 | AdBlueA relay | 24L |
| K40/9 | Fuse/relay box (SRB) | 21L |
| K40/9f24 | Tml. 15 diesel engine components fuse (10 A) | 20L |
| M89 | AdBlueA delivery pump | 46L |
| M89 | AdBlueA delivery pump | 60L |
| M89/2 | Front AdBlueA delivery pump | 73L |
| N141 | AdBlueA control unit | 12A |
| N141 | AdBlueA control unit | 28A |
| N141 | AdBlueA control unit | 20A |
| N141 | AdBlueA control unit | 36A |
| N141 | AdBlueA control unit | 44A |
| N141 | AdBlueA control unit | 52A |
| N141 | AdBlueA control unit | 60A |
| N141 | AdBlueA control unit | 68A |
| N141 | AdBlueA control unit | 76A |
| N3/30 | CDI control unit | 4A |
| N3/35 | CDI control unit | 4A |
| R51 | AdBlueA tank heating element | 42L |
| R51 | AdBlueA tank heating element | 57L |
| R51/2 | Front AdBlueA tank fill heating element | 71L |
| R52 | AdBlueA injection line heating element | 38L |
| R52 | AdBlueA injection line heating element | 53L |
| R52/2 | Front AdBlueA injection line heating element | 66L |
| U29 | Valid for short cab version | 51A |
| U30 | Valid for long cab version | 51A |
| U31 | Valid for panel van version with headliner | 35A |
| U32 | Valid for MPV version | 35A |
| U34 | Valid for panel van version without headliner | 35B |
| U74 | Valid for front AdBlueA tank | 64A |
| W1/4 | HLS cockpit ground point | 6H |
| W2 | Right front lamp unit ground point | 65G |
| W2 | Right front lamp unit ground point | 71G |
| W2 | Right front lamp unit ground point | 73G |
| W52/7 | Left rear crossmember ground point | 51G |
| W52/7 | Left rear crossmember ground point | 59G |
| W52/7 | Left rear crossmember ground point | 57G |
| W71/2 | Driver seat frame ground point 2 | 8E |
| W71/2 | Driver seat frame ground point 2 | 36C |
| W71/2 | Driver seat frame ground point 2 | 42C |
| W71/2 | Driver seat frame ground point 2 | 44C |
| W71/2 | Driver seat frame ground point 2 | 46C |
| W71/3 | Driver seat frame ground point 3 | 16E |
| X194/3 | AdBlueA tank connector 1 | 36E |
| X194/4 | AdBlueA tank connector 2 | 45E |
| X196 | AdBlueA injection valve connector | 34E |
| X30/41 | Drive train sensor CAN voltage distributor connector | 5L |
| X30/41 | Drive train sensor CAN voltage distributor connector | 12L |
| Y129 | AdBlueA switchover valve | 49L |
| Y129 | AdBlueA switchover valve | 62L |
| Y129/2 | Front AdBlueA switchover valve | 75L |
| Y130 | AdBlueA injection valve | 35L |
| Z7/125 | AdBlueA supply connector sleeve | 74G |
| Z7/126 | AdBlueA supply connector sleeve | 26G |
| Z7/136 | AdBlueA supply connector sleeve | 47G |
| Z7/136 | AdBlueA supply connector sleeve | 61G |
| Z7/160 | Circuit 87 connector sleeve (4) | 13G |
| Z7/75 | Tml. 30 connector sleeve | 23E |
| Z7/76 | Tml. 87 connector sleeve | 17G |
NOTE:

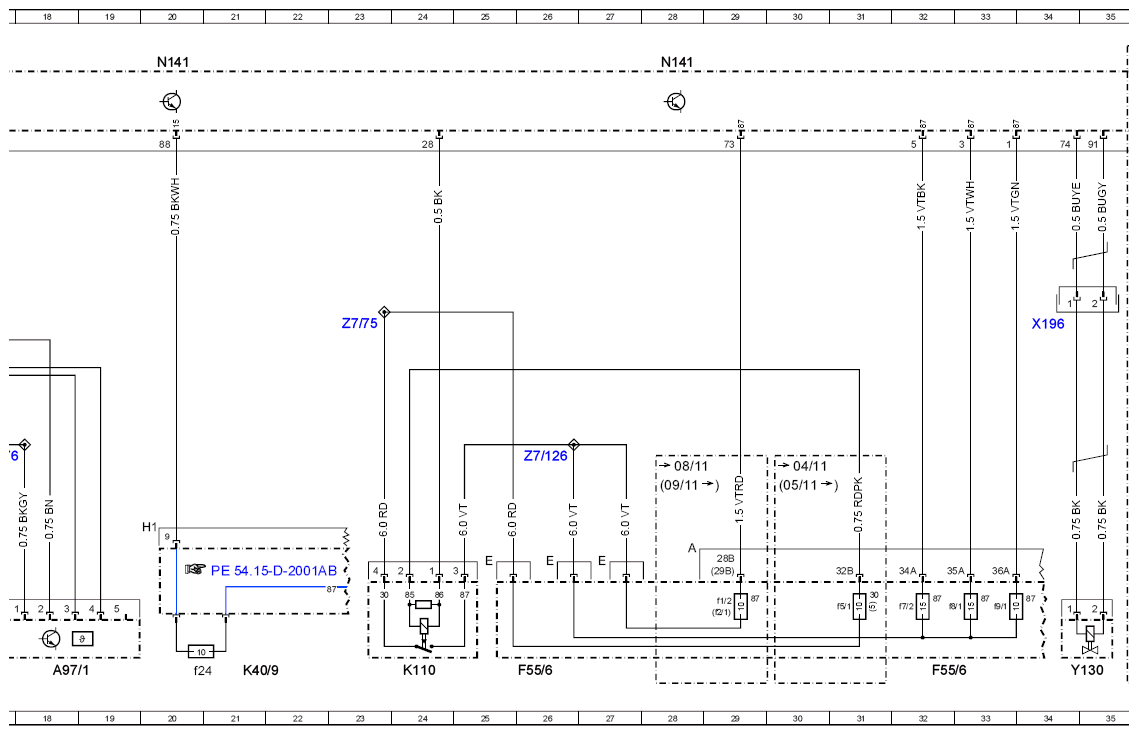

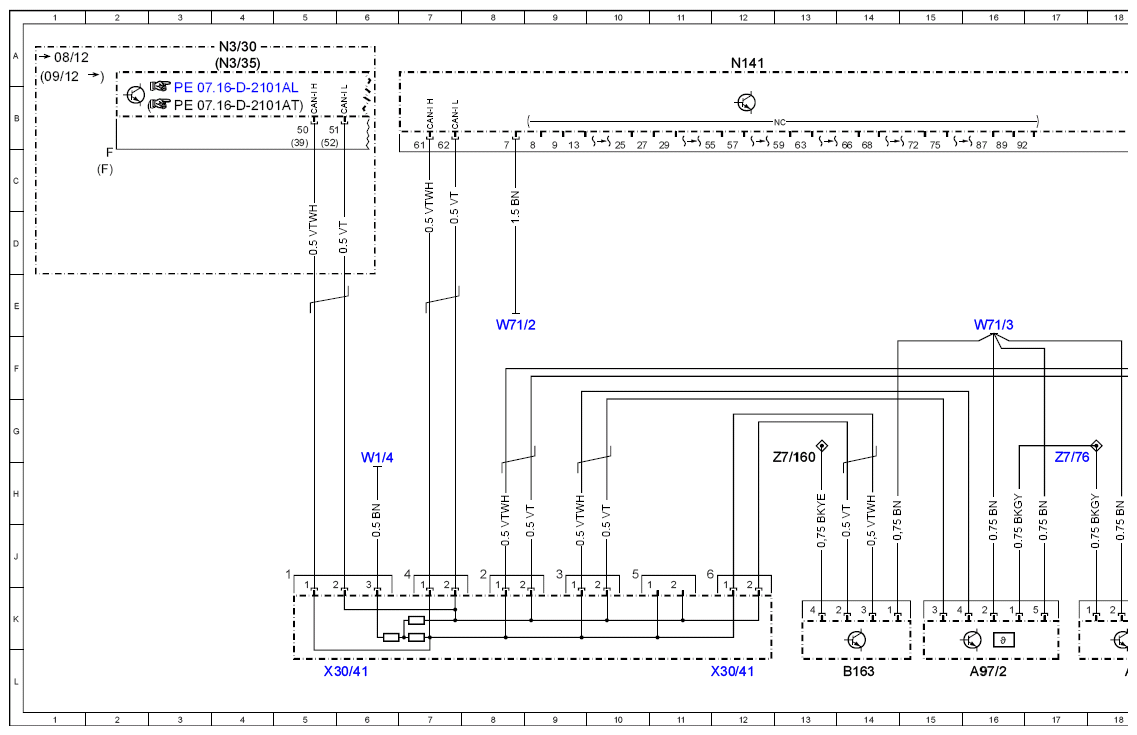

Figures run end to end to form a complete wiring diagram.
