Gap Dimensions On Hoods, Doors And Lids - Ar60.00-D-0700-01H
Model 906
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS

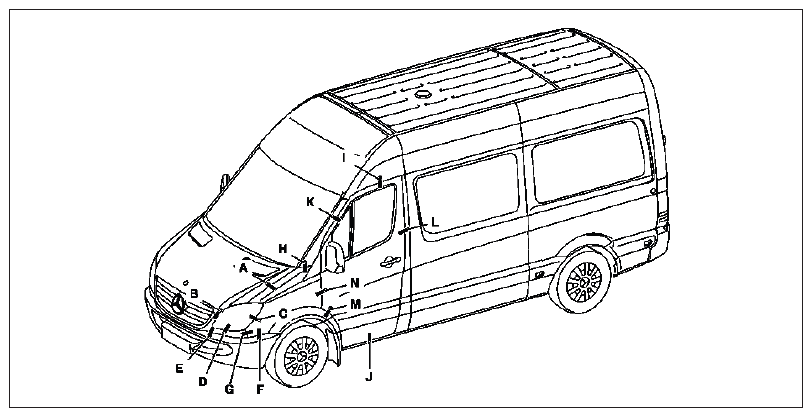

| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1001-01C | Gap dimension | Engine hood to fender | Dimension "A" | mm | 4, 5 (± 0, 5) | 4, 5 (± 0, 5) |
| Engine hood to paneling next to headlamp | Dimension "B" | mm | 6, 0 (± 0, 5) | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1001-01C | Gap dimension | Engine hood to fender | Dimension "A" | mm | 4, 5 (± 0, 5) | 4, 5 (± 0, 5) |
| Engine hood to paneling next to headlamp | Dimension "B" | mm | 6, 0 (± 0, 5) | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1001-01C | Gap dimension | Engine hood to fender | Dimension "A" | mm | 4, 5 (± 0, 5) | 4, 5 (± 0, 5) |
| Engine hood to paneling next to headlamp | Dimension "B" | mm | 6, 0 (± 0, 5) | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | ||
|---|---|---|---|---|---|
| BE60.00-N-1002-01C | Height offset | Engine hood to fender | mm | ≤0, 8 | ≤0, 8 |
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | ||
|---|---|---|---|---|---|
| BE60.00-N-1002-01C | Height offset | Engine hood to fender | mm | ≤0, 8 | ≤0, 8 |
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | ||
|---|---|---|---|---|---|
| BE60.00-N-1002-01C | Height offset | Engine hood to fender | mm | ≤0, 8 | ≤0, 8 |
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1003-01C | Gap dimension | Headlamp to front fender | Dimension "C" | mm | 4, 0 (± 0, 5) | 3, 0 (± 0, 5) |
| Headlamp to bottom paneling | Dimension "D" | mm | 4, 0 (± 0, 5) | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1003-01C | Gap dimension | Headlamp to front fender | Dimension "C" | mm | 4, 0 (± 0, 5) | 3, 0 (± 0, 5) |
| Headlamp to bottom paneling | Dimension "D" | mm | 4, 0 (± 0, 5) | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1003-01C | Gap dimension | Headlamp to front fender | Dimension "C" | mm | 4, 0 (± 0, 5) | 3, 0 (± 0, 5) |
| Headlamp to bottom paneling | Dimension "D" | mm | 4, 0 (± 0, 5) | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1004-01C | Gap dimension | Bumper to paneling below front headlamp | Dimension "E" | mm | 4, 5 (± 0, 5) | - |
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1004-01C | Gap dimension | Bumper to paneling below front headlamp | Dimension "E" | mm | 4, 5 (± 0, 5) | - |
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1004-01C | Gap dimension | Bumper to paneling below front headlamp | Dimension "E" | mm | 4, 5 (± 0, 5) | - |
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1005-01C | Gap dimension | Front fender to bumper | Dimension "F" | mm | 4, 5 (± 0, 5) | - |
| Front fender to paneling below headlamp | Dimension "G" | mm | 2, 0 (± 0, 5) | - | ||
| Front fender to A-pillar | Dimension "H" | mm | 3, 0 (± 0, 5) | 3, 0 (± 0, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1005-01C | Gap dimension | Front fender to bumper | Dimension "F" | mm | 4, 5 (± 0, 5) | - |
| Front fender to paneling below headlamp | Dimension "G" | mm | 2, 0 (± 0, 5) | - | ||
| Front fender to A-pillar | Dimension "H" | mm | 3, 0 (± 0, 5) | 3, 0 (± 0, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1005-01C | Gap dimension | Front fender to bumper | Dimension "F" | mm | 4, 5 (± 0, 5) | - |
| Front fender to paneling below headlamp | Dimension "G" | mm | 2, 0 (± 0, 5) | - | ||
| Front fender to A-pillar | Dimension "H" | mm | 3, 0 (± 0, 5) | 3, 0 (± 0, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1006-01C | Gap dimension | Hinged front door, top | Dimension "I" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) |
| Hinged front door, bottom | Dimension "J" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to A-pillar | Dimension "K" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to B-pillar | Dimension "L" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to wheel well | Dimension "M" | mm | 6, 5 (± 1, 0) | 6, 5 (± 1, 0) | ||
| Front hinged door to fender | Dimension "N" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1006-01C | Gap dimension | Hinged front door, top | Dimension "I" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) |
| Hinged front door, bottom | Dimension "J" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to A-pillar | Dimension "K" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to B-pillar | Dimension "L" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to wheel well | Dimension "M" | Nm | 6, 5 (± 1, 0) | 6, 5 (± 1, 0) | ||
| Front hinged door to fender | Dimension "N" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1006-01C | Gap dimension | Hinged front door, top | Dimension "I" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) |
| Hinged front door, bottom | Dimension "J" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to A-pillar | Dimension "K" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to B-pillar | Dimension "L" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Hinged front door to wheel well | Dimension "M" | mm | 6, 5 (± 1, 0) | 6, 5 (± 1, 0) | ||
| Front hinged door to fender | Dimension "N" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|

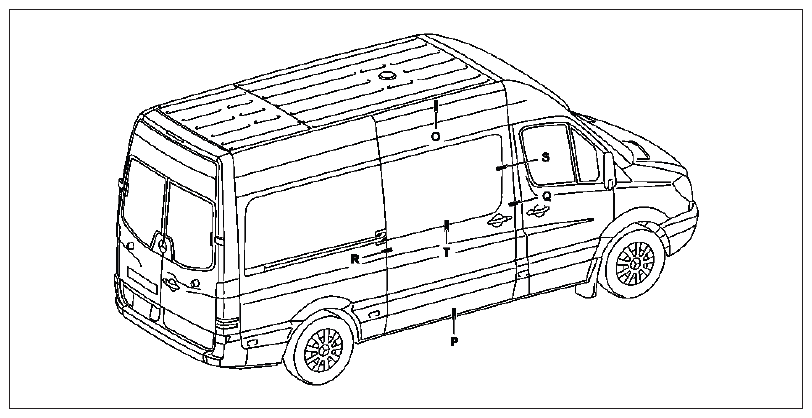

| BE60.00-N-1007-01C | Gap dimension | Upper sliding door | Dimension "O" | mm | - | - |
| Lower sliding door | Dimension "P" | mm | - | - | ||
| Sliding door to B-pillar | Dimension "Q" | mm | - | - | ||
| Sliding door to C-pillar | Dimension "R" | mm | - | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1007-01C | Gap dimension | Upper sliding door | Dimension "O" | mm | 5, 5 (± 1, 5) | 5, 5 (± 1, 5) |
| Lower sliding door | Dimension "P" | mm | 5, 5 (± 1, 5) | 5, 5 (± 1, 5) | ||
| Sliding door to B-pillar | Dimension "Q" | mm | 7, 0 (± 1, 5) | 7, 0 (± 1, 5) | ||
| Sliding door to C-pillar | Dimension "R" | mm | 7, 0 (± 1, 5) | 7, 0 (± 1, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1007-01C | Gap dimension | Upper sliding door | Dimension "O" | mm | 5, 5 (± 1, 5) | 5, 5 (± 1, 5) |
| Lower sliding door | Dimension "P" | mm | 5, 5 (± 1, 5) | 5, 5 (± 1, 5) | ||
| Sliding door to B-pillar | Dimension "Q" | mm | ≥ 1, 0 | ≥ 1, 0 | ||
| Sliding door to C-pillar | Dimension "R" | mm | 6 (-1, 0) | 6 (-1, 0) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1008-01C | Gap dimension | Window to front sliding door | Dimension "S" | mm | - | - |
| Window to bottom sliding door | Dimension "T" | mm | - | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1008-01C | Gap dimension | Window to front sliding door | Dimension "S" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) |
| Window to bottom sliding door | Dimension "T" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1008-01C | Gap dimension | Window to front sliding door | Dimension "S" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) |
| Window to bottom sliding door | Dimension "T" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1009-01C | Gap dimension | Hinged rear door to roof | Dimension "U" | mm | - | - |
| Hinged rear-end door to bumper | Dimension "V" | mm | - | - | ||
| Rear hinged door to corner pillar | Dimension "W" | mm | - | - | ||
| Hinged rear door to hinged rear door | Dimension "X" | mm | - | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1009-01C | Gap dimension | Hinged rear door to roof | Dimension "U" | mm | 6, 0 (± 1, 5) | 6, 0 (± 1, 5) |
| Hinged rear-end door to bumper | Dimension "V" | mm | - | - | ||
| Rear hinged door to corner pillar | Dimension "W" | mm | 6, 0 (± 1, 5) | 6, 0 (± 1, 5) | ||
| Hinged rear door to hinged rear door | Dimension "X" | mm | 5, 0 (± 1, 5) | 5, 0 (± 1, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1009-01C | Gap dimension | Hinged rear door to roof | Dimension "U" | mm | 6, 0 (± 1, 5) | 6, 0 (± 1, 5) |
| Hinged rear-end door to bumper | Dimension "V" | mm | - | - | ||
| Rear hinged door to corner pillar | Dimension "W" | mm | 6, 0 (± 1, 5) | 6, 0 (± 1, 5) | ||
| Hinged rear door to hinged rear door | Dimension "X" | mm | 5, 0 (± 1, 5) | 5, 0 (± 1, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1010-01C | Gap dimension | Rear hinged door window all around | Dimension "Y" | mm | - | - |
| Rear window door window to window | Dimension "Z" | mm | - | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1010-01C | Gap dimension | Rear hinged door window all around | Dimension "Y" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) |
| Rear window door window to window | Dimension "Z" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1010-01C | Gap dimension | Rear hinged door window all around | Dimension "Y" | mm | 4, 0 (± 0, 5) | 4, 0 (± 0, 5) |
| Rear window door window to window | Dimension "Z" | mm | 4, 0 (± 0, 5) | |||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.1/2 except code XM0 (Facelift) | Model 906.1/2 with code XM0 (Facelift) | |||
|---|---|---|---|---|---|---|

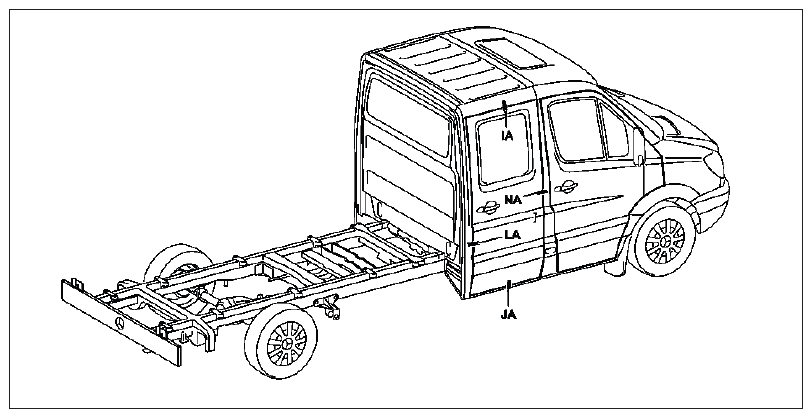

| BE60.00-N-1011-01C | Gap dimension | Rear hinged door, top | Dimension "IA" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) |
| Rear hinged door, bottom | Dimension "JA" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Rear hinged door to B-pillar | Dimension "NA" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Rear hinged door to C-pillar | Dimension "LA" | mm | 5, 5 (± 1, 0) | 5, 5 (± 1, 0) | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 except CODE T55 except CODE T56 (Electric sliding door) except CODE XM0 (Facelift) | Model 906.6/7 except CODE T55 except T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1011-01C | Gap dimension | Rear hinged door, top | Dimension "IA" | mm | - | - |
| Rear hinged door, bottom | Dimension "JA" | mm | - | - | ||
| Rear hinged door to B-pillar | Dimension "NA" | mm | - | - | ||
| Rear hinged door to C-pillar | Dimension "LA" | mm | - | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | MODEL 906.6/7 with CODE T55/T56 (Electric sliding door) except code XM0 (Facelift) | Model 906.6/7 with CODE T55/T56 (Electric sliding door) with CODE XM0 (Facelift) | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1011-01C | Gap dimension | Rear hinged door, top | Dimension "IA" | mm | - | - |
| Rear hinged door, bottom | Dimension "JA" | mm | - | - | ||
| Rear hinged door to B-pillar | Dimension "NA" | mm | - | - | ||
| Rear hinged door to C-pillar | Dimension "LA" | mm | - | - | ||
| Picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
- Adjust hoods, doors and cover according to drawings with
feeler gauge.
The gap should not run wedge-shaped or be too narrow at points. Deviations from parallel gap should be max. 0.5 mm over the entire length. If the inside clearance is too large or too small, the movable body parts must be centered accordingly. The reference measurements apply only for repair work on bodies damaged in accidents.
