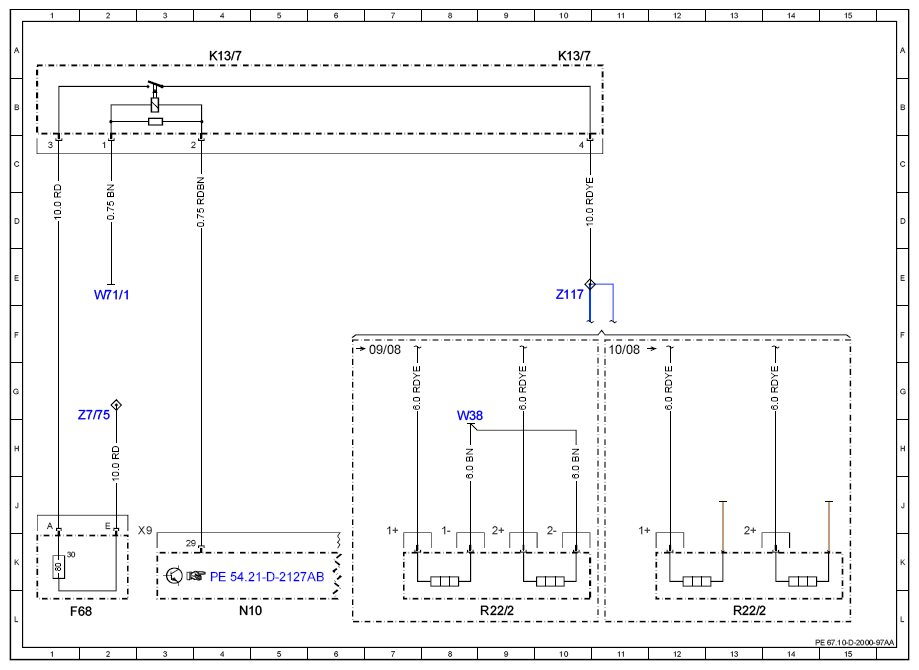

Wiring Diagram Of Heated Windshield - Pe67.10-D-2000-97AA
| Code: | Designation: | Position: |
|---|---|---|
| F68 | Windshield heater fuse (80A) | 1L |
| K13/7 | Heated windshield relay | 4A |
| K13/7 | Heated windshield relay | 10A |
| N10 | SAM control unit | 4L |
| R22/2 | Heated windshield | 9L |
| R22/2 | Heated windshield | 13L |
| W38 | Roof ground point | 8H |
| W71/1 | Driver seat frame ground point 1 | 2E |
| Z117 | Heated windshield connector sleeve | 10E |
| Z7/75 | Tml. 30 connector sleeve | 2G |
