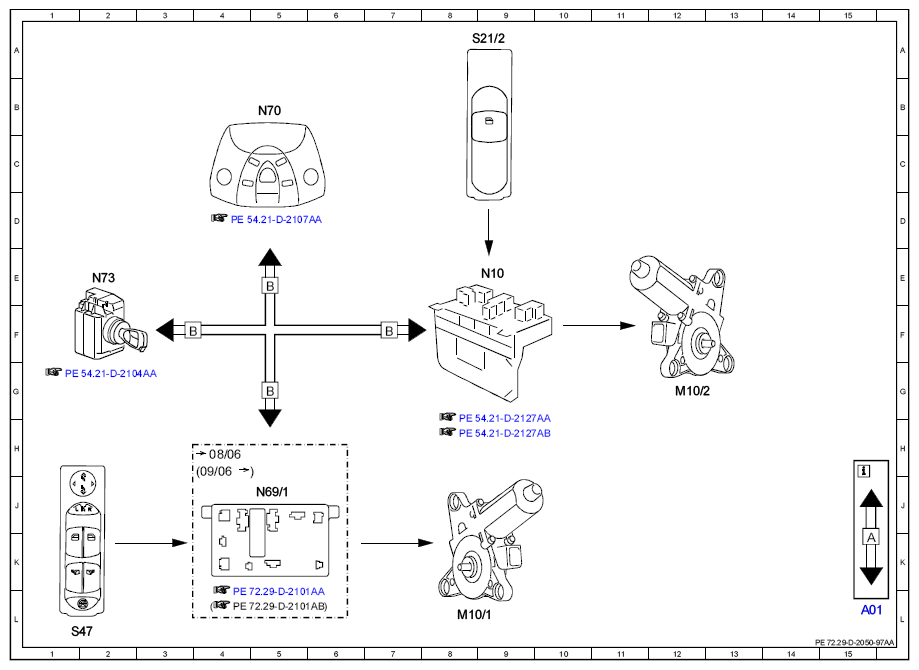

Electrical Function Diagram For Power Windows - Pe72.29-D-2050-97AA
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 15L |
| M10/1 | Driver door power window motor | 8L |
| M10/2 | Front passenger door power window motor | 12G |
| N10 | SAM control unit | 9E |
| N69/1 | Driver door control unit | 5J |
| N70 | DBE control unit | 5B |
| N73 | EIS [EZS] control unit | 2E |
| S21/2 | Front passenger power window switch | 8A |
| S47 | Driver door control panel | 1L |
