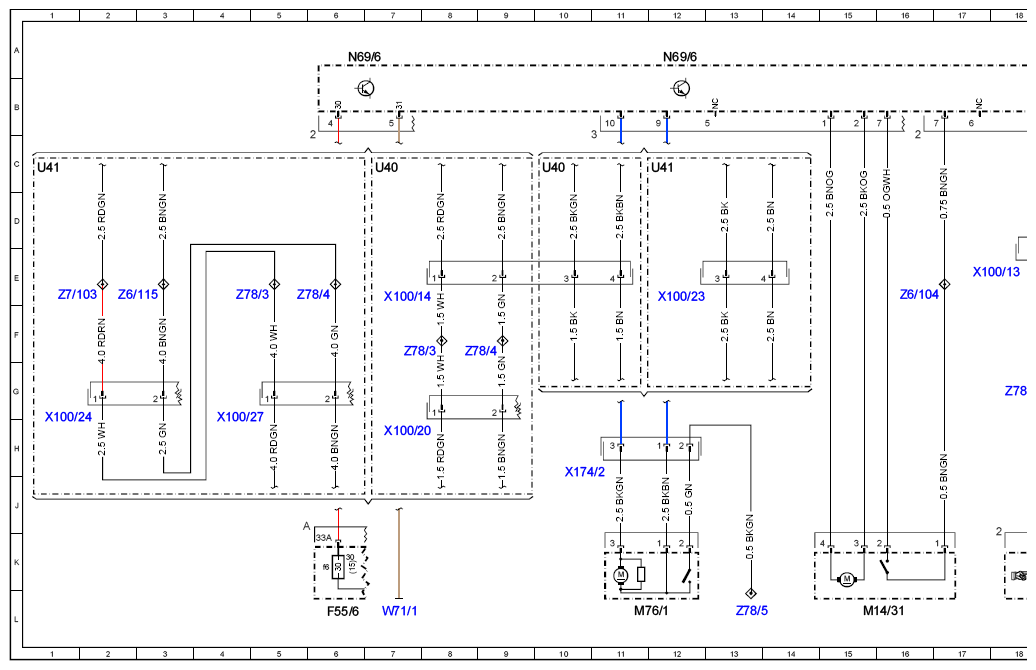

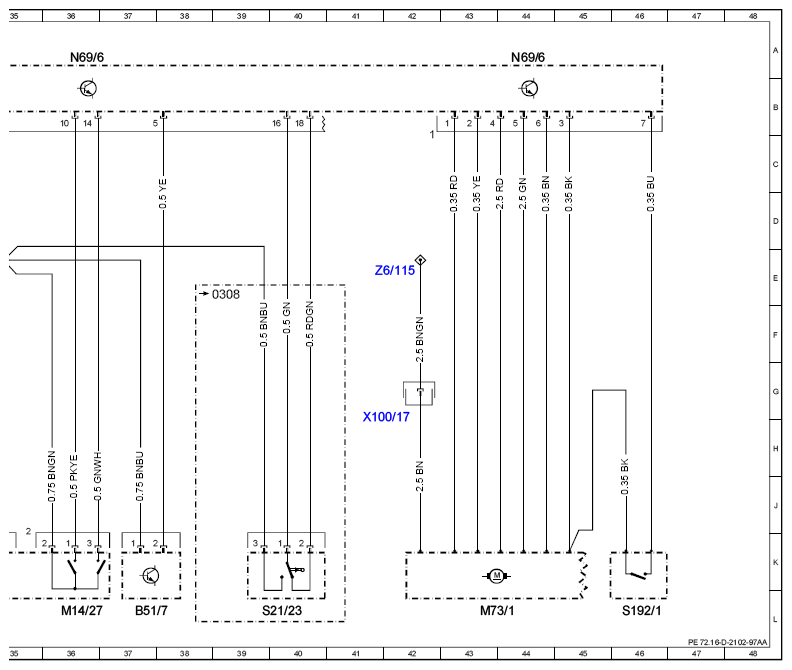

| B51/7 |
Right sliding door front edge obstruction sensor |
37L |
| F55/6 |
Fuse block (9 fuses) |
6L |
| F55/6f6 |
Fuse 33 (15/30 A) closing assist/right sliding door/electronic level control |
6K |
| M14/27 |
Right sliding door CL [ZV] actuator |
31L |
| M14/27 |
Right sliding door CL [ZV] actuator |
36L |
| M14/31 |
Right sliding door ZV additional lock actuator |
15L |
| M73/1 |
Right sliding door drive |
43L |
| M76/1 |
Right sliding door closing assist actuator |
11L |
| N69/6 |
Right sliding door control unit |
6A |
| N69/6 |
Right sliding door control unit |
12A |
| N69/6 |
Right sliding door control unit |
20A |
| N69/6 |
Right sliding door control unit |
28A |
| N69/6 |
Right sliding door control unit |
36A |
| N69/6 |
Right sliding door control unit |
44A |
| S159/1 |
Right sliding door button |
22L |
| S166/4 |
Right rear-end door switch |
27L |
| S192/1 |
Right sliding door shaft coupling switch |
46L |
| S21/23 |
Right load compartment sliding door sliding window switch |
40L |
| U40 |
Valid for electric closing assist for sliding doors |
7C |
| U40 |
Valid for electric closing assist for sliding doors |
10C |
| U41 |
Valid for electric actuation for sliding doors |
1C |
| U41 |
Valid for electric actuation for sliding doors |
12C |
| W29/8 |
Left D-pillar ground point |
28E |
| W71/1 |
Driver seat frame ground point 1 |
7L |
| W71/1 |
Driver seat frame ground point 1 |
23L |
| X100/1 |
HLS/right sliding door connector |
19G |
| X100/13 |
Right sliding door connector |
18E |
| X100/14 |
Right sliding door connector |
7E |
| X100/17 |
Right sliding door shield connector |
42H |
| X100/20 |
Right sliding door connector (4-pin) |
7H |
| X100/23 |
Right sliding door connector (4-pin) |
12E |
| X100/24 |
Right sliding door connector (2-pin) |
1H |
| X100/27 |
Right sliding door connector (2-pin) |
4H |
| X174/2 |
Right closing assist connector |
10H |
| X18/69 |
HLS/roof connector |
27E |
| X30/26 |
Interior CAN bus connector |
19L |
| X8/21 |
Right roof/rear-end door connector |
27H |
| Z6/104 |
Right sliding door ground connector sleeve |
16E |
| Z6/104 |
Right sliding door ground connector sleeve |
34E |
| Z6/115 |
Right electric sliding door ground connector sleeve |
3E |
| Z6/115 |
Right electric sliding door ground connector sleeve |
42E |
| Z6/127 |
Right rear-end door ground connector sleeve |
29L |
| Z7/103 |
Right electric sliding door tml. 30 connector sleeve |
1E |
| Z78/3 |
Tml. 30 right closing assist connector sleeve |
7F |
| Z78/3 |
Tml. 30 right closing assist connector sleeve |
5E |
| Z78/4 |
Tml. 31 right closing assist connector sleeve |
9F |
| Z78/4 |
Tml. 31 right closing assist connector sleeve |
6E |
| Z78/5 |
Right closing assist connector sleeve |
13L |
| Z78/5 |
Right closing assist connector sleeve |
18G |
