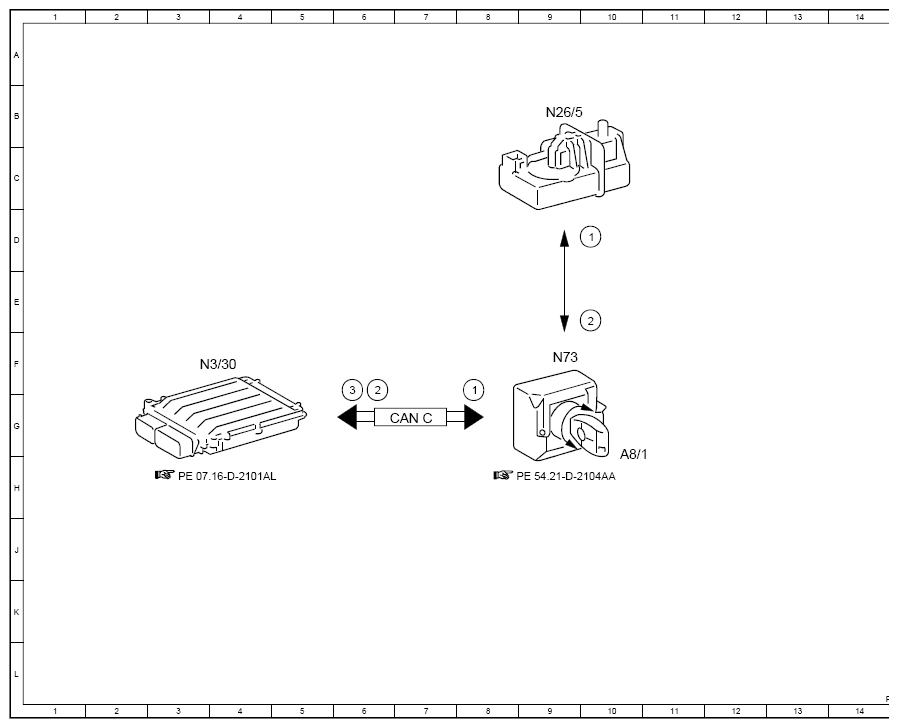

Electrical Function Schematic For Drive Authorization System (DAS) - Pe80.57-D-2050-97AB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Request drive authorization feedback, signal | 8F |
| 1 | Request drive authorization feedback, signal | 10D |
| 2 | Drive authorization feedback, signal | 6F |
| 2 | Drive authorization feedback, signal | 10E |
| 3 | Circuit 15, signal | 6F |
| A8/1 | Transmitter key | 10H |
| CAN C | Drive train CAN | 7G |
| N26/5 | ELV control unit | 9B |
| N3/30 | CDI control unit | 3F |
| N73 | EIS [EZS] control unit | 9F |
