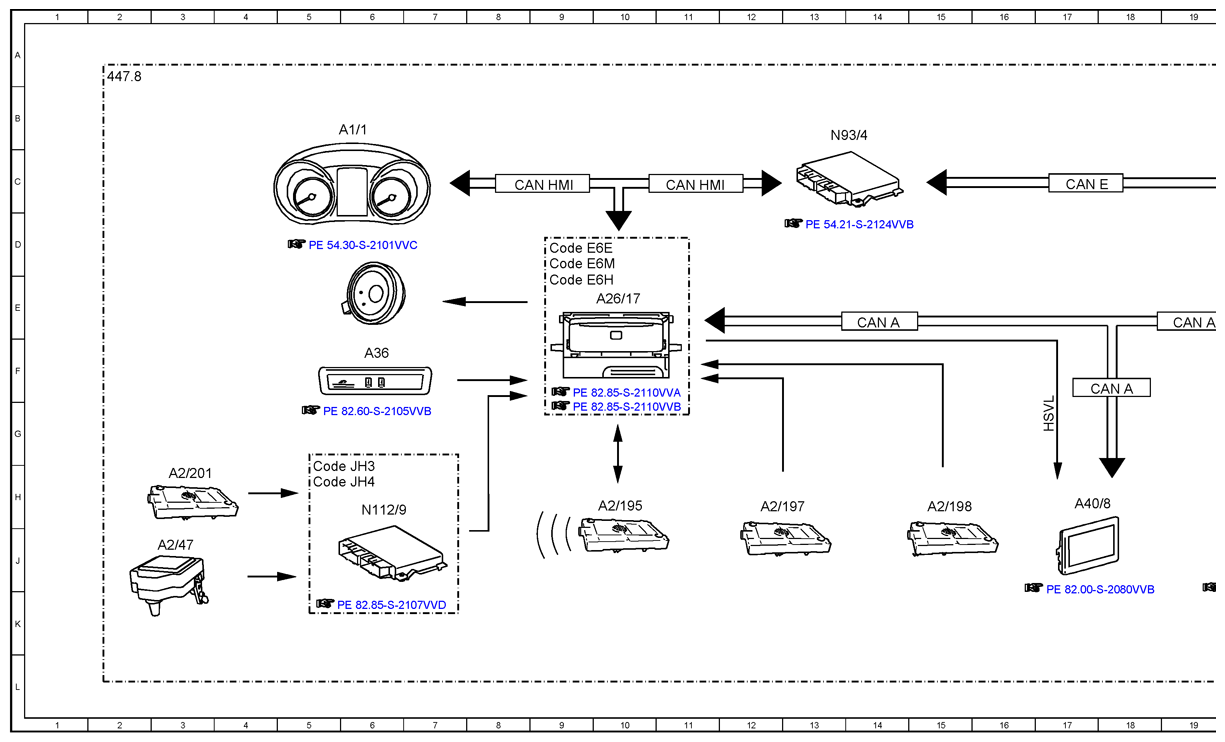

| A1/1 |
Instrument cluster (KI) control unit |
6B |
| A1/1 |
Instrument cluster (KI) control unit |
35B |
| A105 |
Touchpad |
20H |
| A105 |
Touchpad |
49H |
| A2/195 |
Bluetooth® and WLAN antenna |
10H |
| A2/195 |
Bluetooth® and WLAN antenna |
39H |
| A2/197 |
AM, FM1, DAB1 antenna |
12H |
| A2/197 |
AM, FM1, DAB1 antenna |
42H |
| A2/198 |
AM, FM2, DAB2 antenna |
15H |
| A2/198 |
AM, FM2, DAB2 antenna |
44H |
| A2/201 |
HERMES GSM antenna |
3H |
| A2/201 |
HERMES GSM antenna |
32H |
| A2/47 |
GPS antenna |
3J |
| A2/47 |
GPS antenna |
32J |
| A26/17 |
Head unit |
10E |
| A26/17 |
Head unit |
39E |
| A36 |
Multimedia connection unit |
6F |
| A36 |
Multimedia connection unit |
35F |
| A40/2 |
Right lower control panel (LCPR [UBFR]) control unit |
26G |
| A40/2 |
Right lower control panel (LCPR [UBFR]) control unit |
55G |
| A40/2s1 |
Volume control button |
27G |
| A40/2s1 |
Volume control button |
56G |
| A40/8 |
Audio/COMAND display control unit |
17H |
| A40/8 |
Audio/COMAND display control unit |
46H |

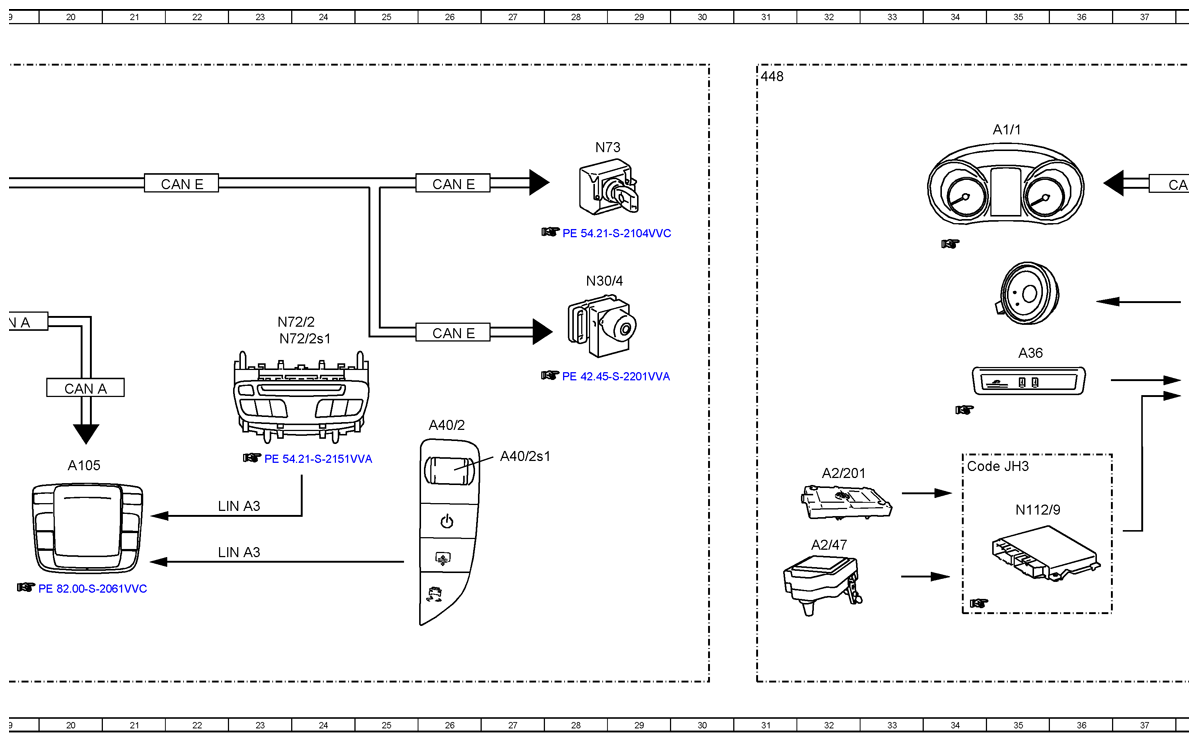

| CAN A |
Telematics CAN |
18F |
| CAN A |
Telematics CAN |
19E |
| CAN A |
Telematics CAN |
14E |
| CAN A |
Telematics CAN |
20F |
| CAN A |
Telematics CAN |
47F |
| CAN A |
Telematics CAN |
48E |
| CAN A |
Telematics CAN |
43E |
| CAN A |
Telematics CAN |
49F |
| CAN E |
Chassis CAN |
17C |
| CAN E |
Chassis CAN |
26C |
| CAN E |
Chassis CAN |
26E |
| CAN E |
Chassis CAN |
22C |
| CAN E |
Chassis CAN |
46C |
| CAN E |
Chassis CAN |
55C |
| CAN E |
Chassis CAN |
55E |
| CAN E |
Chassis CAN |
51C |

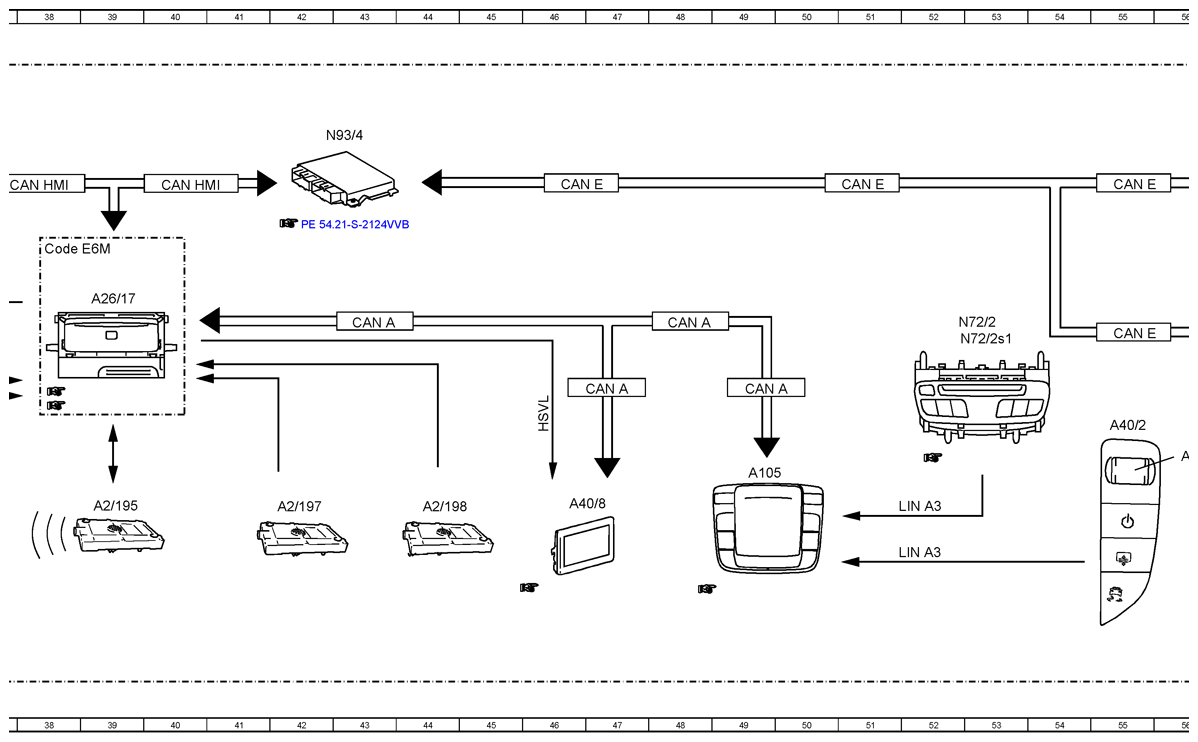

| CAN HMI |
User interface CAN |
11C |
| CAN HMI |
User interface CAN |
9C |
| CAN HMI |
User interface CAN |
40C |
| CAN HMI |
User interface CAN |
38C |
| Code E6E |
MBUX multimedia system Entry |
9D |
| Code E6H |
MBUX multimedia system High |
9E |
| Code E6M |
MBUX multimedia system Mid |
9D |
| Code E6M |
MBUX multimedia system Mid |
38D |
| Code JH3 |
Communication module (LTE) for digital services |
5H |
| Code JH3 |
Communication module (LTE) for digital services |
34H |
| Code JH4 |
Communication module (LTE) for ERA-GLONASS |
5H |
| HSVL |
High-speed video link |
17G |
| HSVL |
High-speed video link |
46G |
| LIN A3 |
LCP LIN |
23J |
| LIN A3 |
LCP LIN |
23H |
| LIN A3 |
LCP LIN |
52J |
| LIN A3 |
LCP LIN |
52H |
| N112/9 |
HERMES control unit |
6H |
| N112/9 |
HERMES control unit |
35H |
| N30/4 |
Electronic Stability Program (ESP) control unit |
28E |
| N30/4 |
Electronic Stability Program (ESP) control unit |
57E |
| N72/2 |
Upper control panel (UCP [OBF]) control unit |
23E |
| N72/2 |
Upper control panel (UCP [OBF]) control unit |
53E |
| N72/2s1 |
"NAVI" button |
24F |
| N72/2s1 |
"NAVI" button |
53F |

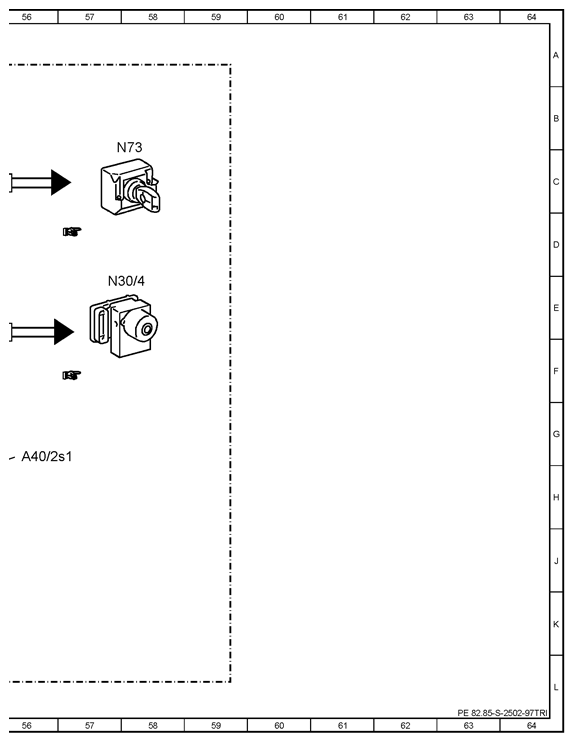

| N73 |
Electronic ignition lock (EZS) control unit |
28C |
| N73 |
Electronic ignition lock (EZS) control unit |
58C |
| N93/4 |
Central gateway |
13B |
| N93/4 |
Central gateway |
43B |
