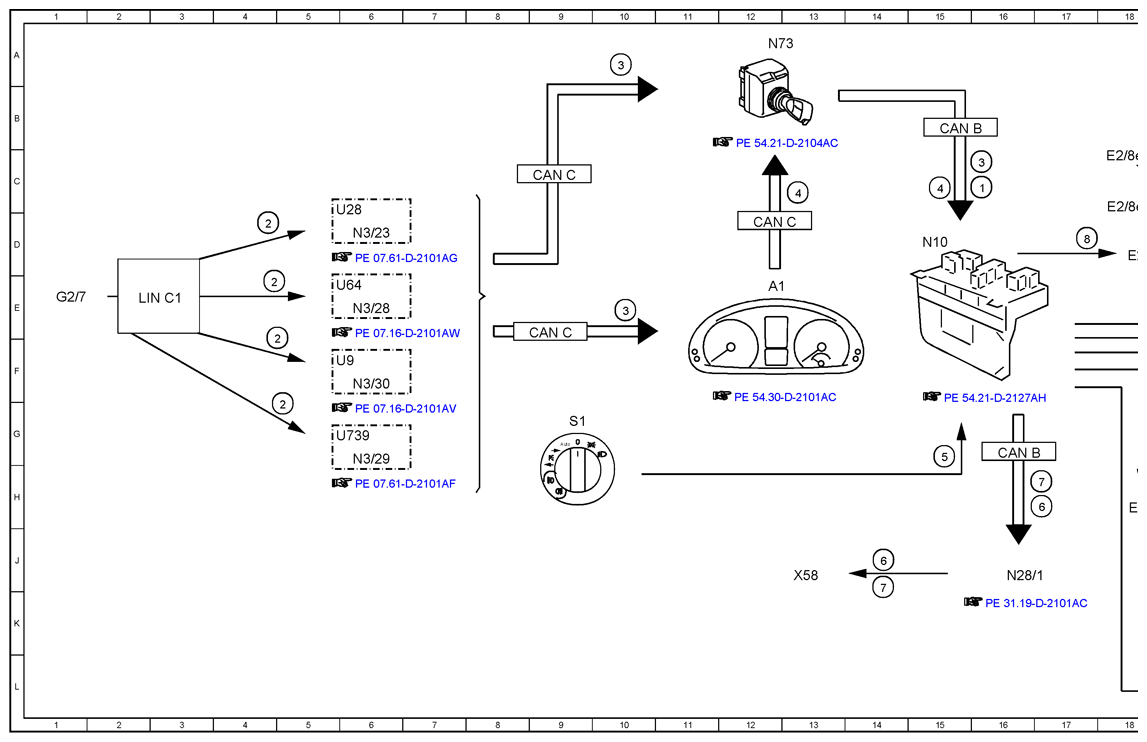

| 1 |
Circuit 15, status |
16C |
| 2 |
Circuit 61, status |
4D |
| 2 |
Circuit 61, status |
4E |
| 2 |
Circuit 61, status |
4F |
| 2 |
Circuit 61, status |
5G |
| 3 |
Engine running, signal |
10E |
| 3 |
Engine running, signal |
10A |
| 3 |
Engine running, signal |
16C |
| 4 |
Trunk illumination, request |
13C |
| 4 |
Trunk illumination, request |
15C |
| 5 |
Button illumination, switch illumination, status |
15G |
| 6 |

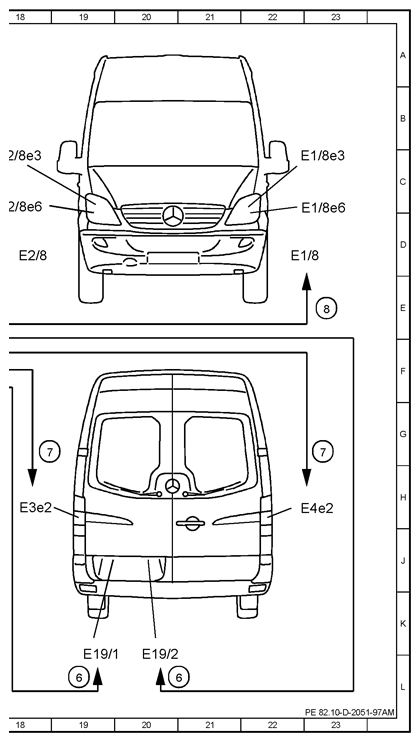

License plate lamp, actuation |
19L |
| 6 |
License plate lamp, actuation |
20L |
| 6 |
License plate lamp, actuation |
17H |
| 6 |
License plate lamp, actuation |
14J |
| 7 |
Taillamp, actuation |
18G |
| 7 |
Taillamp, actuation |
23G |
| 7 |
Taillamp, actuation |
17H |
| 7 |
Taillamp, actuation |
14K |
| 8 |
Daytime running lights, actuation |
17D |
| 8 |
Daytime running lights, actuation |
23E |
| A1 |
Instrument cluster |
12E |
| CAN B |
Interior CAN |
15B |
| CAN B |
Interior CAN |
16G |
| CAN C |
Engine CAN |
9E |
| CAN C |
Engine CAN |
12D |
| CAN C |
Engine CAN |
9C |
| G2/7 |
Alternator with LIN bus |
1E |
| LIN C1 |
Drive train LIN |
2E |
| N3/23 |
ME-SFI [ME] control unit |
6D |
| N3/28 |
CDI control unit |
6E |
| N3/29 |
ME-SFI [ME] control unit |
6G |
| N3/30 |
CDI control unit |
6F |
| N73 |
Electronic ignition switch control unit |
12A |
| U28 |
Valid for headlamp cleaning system |
5D |
| U64 |
Valid for engine 651 |
5E |
| U739 |
Valid for gasoline engine 271 continuous fuel injection system (electronic) |
5G |
| U9 |
Valid for engine 642 |
5F |
