| A1 |
Instrument cluster |
36L |
| A10 |
Compressor |
12L |
| A10m1 |
Air compressor motor |
11L |
| A10x1 |
Air compressor connector (2-pin) |
11H |
| A10y1 |
Air compressor solenoid valve |
12L |
| A11 |
Remote control |
26L |
| A11x1 |
Remote control connector (6-pin) |
25H |

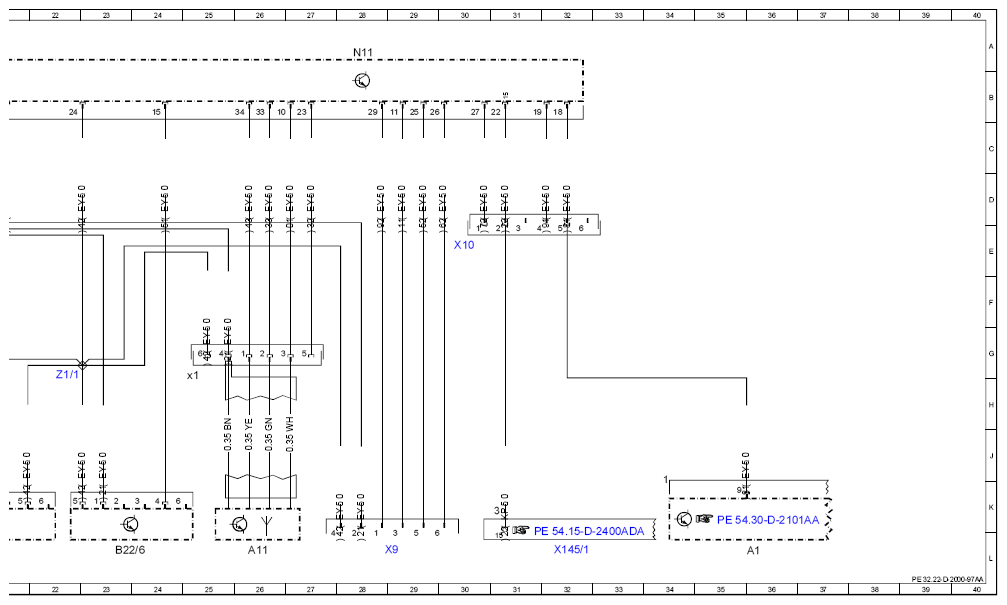

| B22/5 |
Left rear level sensor |
21L |
| B22/6 |
Right rear level sensor |
23L |
| F2 |
Fuse (7.5 A) |
1E |
| F59 |
Fuse box |
6L |
| G1 |
Battery |
2H |
| K10 |
Compressor relay |
9L |

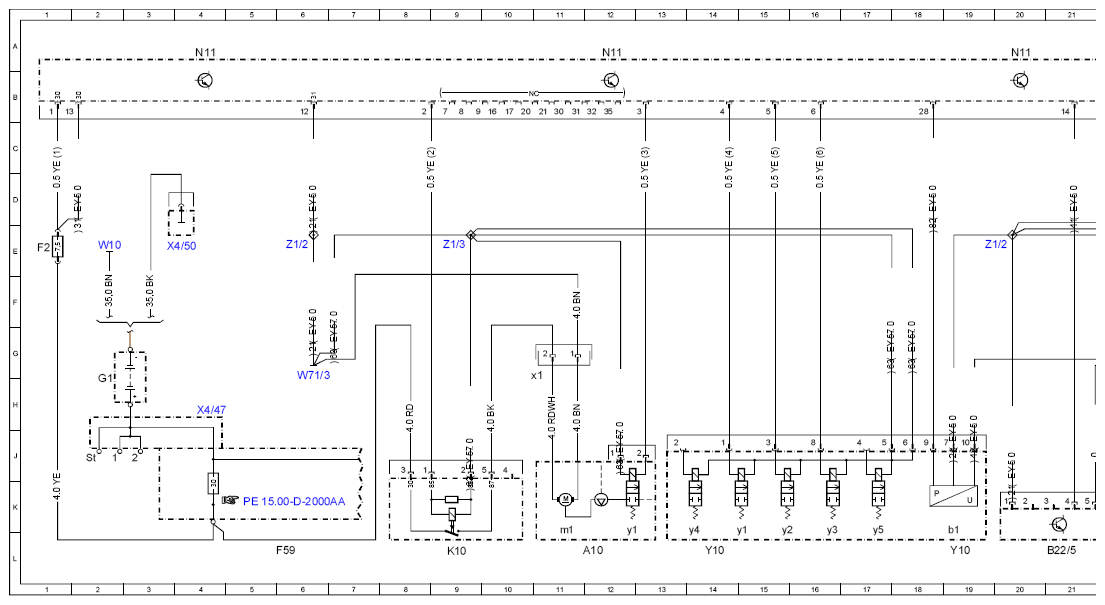

| N11 |
Air suspension control unit |
4A |
| N11 |
Air suspension control unit |
12A |
| N11 |
Air suspension control unit |
20A |
| N11 |
Air suspension control unit |
28A |
| W10 |
Battery ground point |
2E |
| W71/3 |
Driver seat frame ground point 3 |
6H |
| X10 |
Connector (6-pin) |
30E |
| X145/1 |
Body manufacturer connector |
32L |
| X4/47 |
Tml. 30 battery |
4H |
| X4/50 |
Ground cutout connector |
4E |
| X9 |
Connector (6-pin) |
29L |
| Y10 |
Valve unit |
14L |
| Y10 |
Valve unit |
19L |
| Y10b1 |
Pressure sensor |
19L |
| Y10y1 |
Left rear solenoid valve |
15L |
| Y10y2 |
Right rear solenoid valve |
15L |
| Y10y3 |
Pressure relief valve |
16L |
| Y10y4 |
Right front solenoid valve |
14L |
| Y10y5 |
Left front axle solenoid valve |
17L |
| Z1/1 |
Power supply connector sleeve |
22G |
| Z1/2 |
Ground connector sleeve |
6E |
| Z1/2 |
Ground connector sleeve |
20E |
| Z1/3 |
Ground connector sleeve |
9E |
