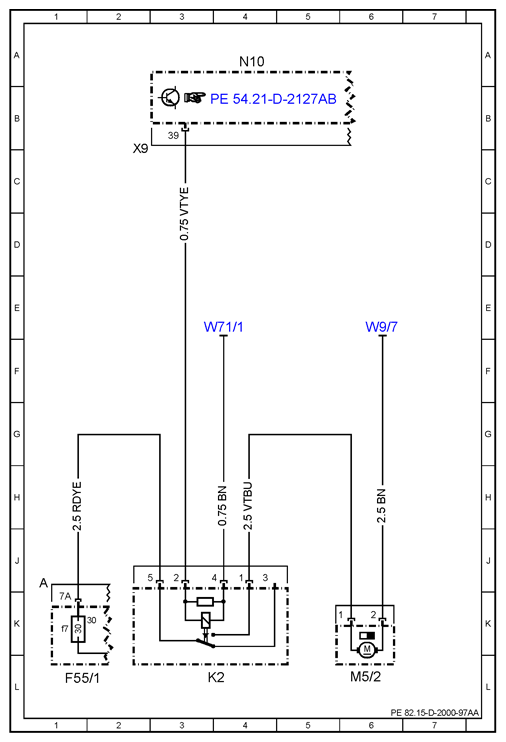

Wiring Diagram Of Headlamp Cleaning System (HCS) - Pe82.15-D-2000-97AA

Code: Designation: Position:
F55/1 Fuse block (9 fuses) 1L
F55/1f7 Fuse 7 (30 A), headlamp cleaning system 1K
K2 Headlamp cleaning system relay 3L
M5/2 Headlamp cleaning system pump 6L
N10 SAM control unit 4A
W71/1 Driver seat frame ground point 1 4E
W9/7 Left front ground point 2 6E
G13442342Courtesy of MERCEDES-BENZ USA
