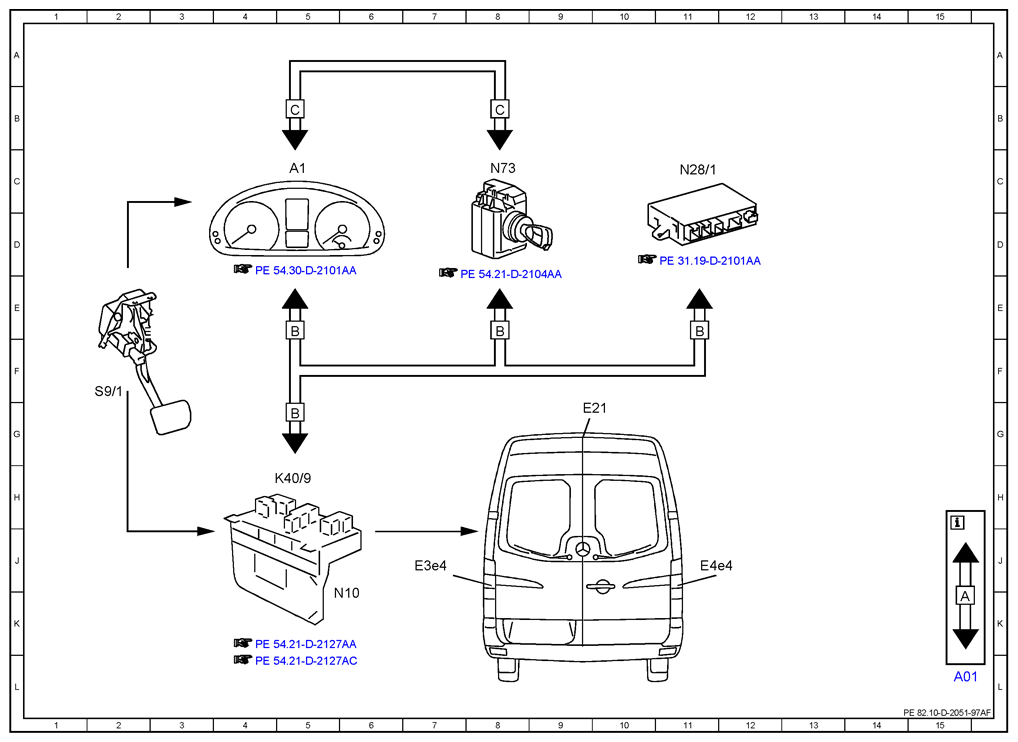

Electrical Function Schematic For Exterior Lights - Pe82.10-D-2051-97AF
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 15L |
| A1 | Instrument cluster | 5C |
| E21 | Center high-mounted stop lamp | 9G |
| E3e4 | Stop lamp | 7J |
| E4e4 | Stop lamp | 11J |
| K40/9 | Fuse/relay box (SRB) | 4H |
| N10 | SAM control unit | 5K |
| N28/1 | Trailer connection unit [AAG] control unit | 11C |
| N73 | EIS [EZS] control unit | 8C |
| S9/1 | Stop lamp switch | 2F |
