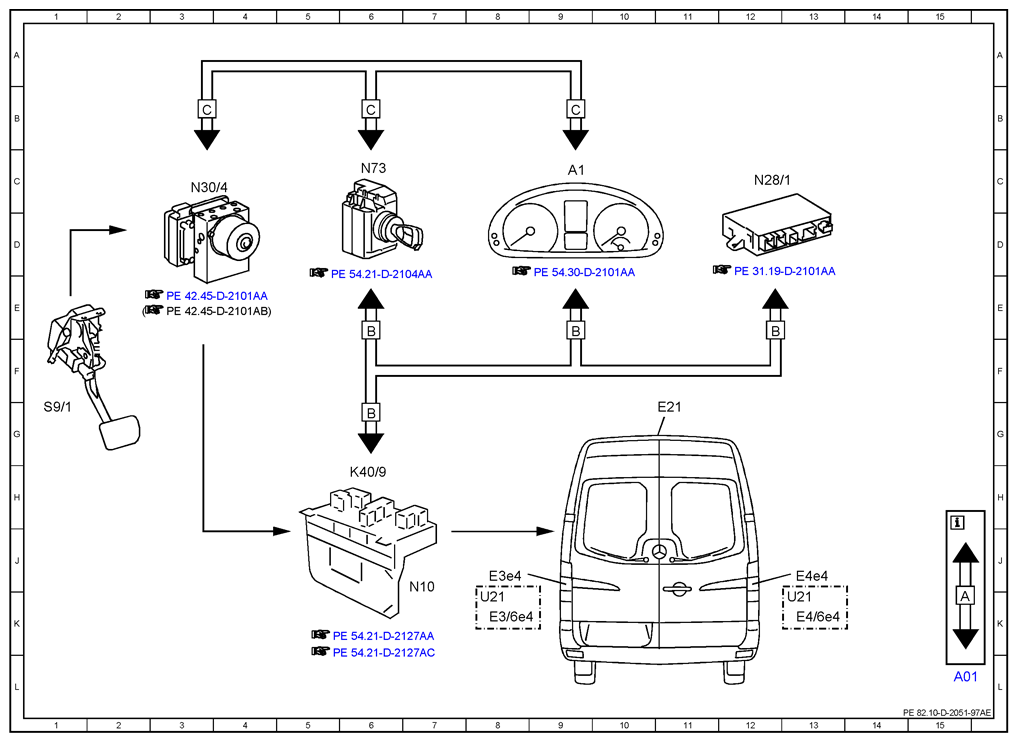

Electrical Function Schematic For Exterior Lights - Pe82.10-D-2051-97AE
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 15L |
| A1 | Instrument cluster | 9C |
| E21 | Center high-mounted stop lamp | 11G |
| E3/6e4 | Stop lamp | 8K |
| E3e4 | Stop lamp | 8J |
| E4/6e4 | Stop lamp | 13K |
| E4e4 | Stop lamp | 13J |
| K40/9 | Fuse/relay box (SRB) | 6H |
| N10 | SAM control unit | 7J |
| N28/1 | Trailer connection unit [AAG] control unit | 12C |
| N30/4 | ESP control unit | 3C |
| N73 | EIS [EZS] control unit | 6C |
| S9/1 | Stop lamp switch | 1G |
| U21 | Valid for vehicles with XENON lamp unit | 8K |
| U21 | Valid for vehicles with XENON lamp unit | 13K |
