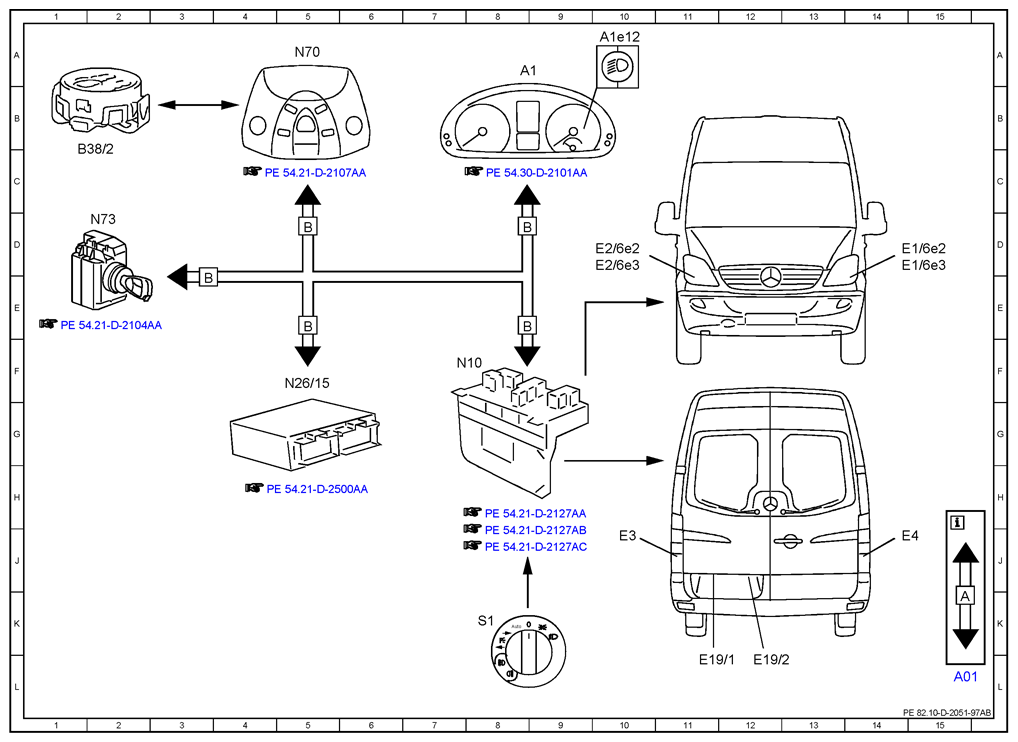

Electrical Function Schematic For Exterior Lights - Pe82.10-D-2051-97AB
| Code: | Designation: | Position: |
|---|---|---|
| A01 | Explanation of CAN and LIN-Bus | 15L |
| A1 | Instrument cluster | 8A |
| A1e12 | Low beam indicator lamp | 10A |
| B38/2 | Rain/light sensor | 2C |
| E1/6e2 | Low beam | 14D |
| E1/6e3 | Standing lamp | 14D |
| E19/1 | Left license plate lamp | 11L |
| E19/2 | Right license plate lamp | 12L |
| E2/6e2 | Low beam | 10D |
| E2/6e3 | Standing lamp | 10D |
| E3 | Left taillamp | 10J |
| E4 | Right taillamp | 14J |
| N10 | SAM control unit | 7F |
| N26/15 | PSM control unit | 5F |
| N70 | DBE control unit | 5A |
| N73 | EIS [EZS] control unit | 2D |
| S1 | Rotary light switch | 8K |
