| AO |
Color code key |
39L |
| Code JW3 |
Shutoff for backup warning system |
13G |
| Code ZU7 |
Canada national version |
30G |
| Code ZU8 |
USA national version |
30G |
| E3 |
Left tail lamp |
7L |
| E3/6 |
Left tail lamp |
7L |
| E4 |
Right tail lamp |
9L |
| E4/6 |
Right tail lamp |
8L |
| F55/3 |
Fuse block 3 (9-pin) |
27L |
| F55/3f9/3 |
Refrigerant compressor magnetic clutch fuse 9 |
26K |

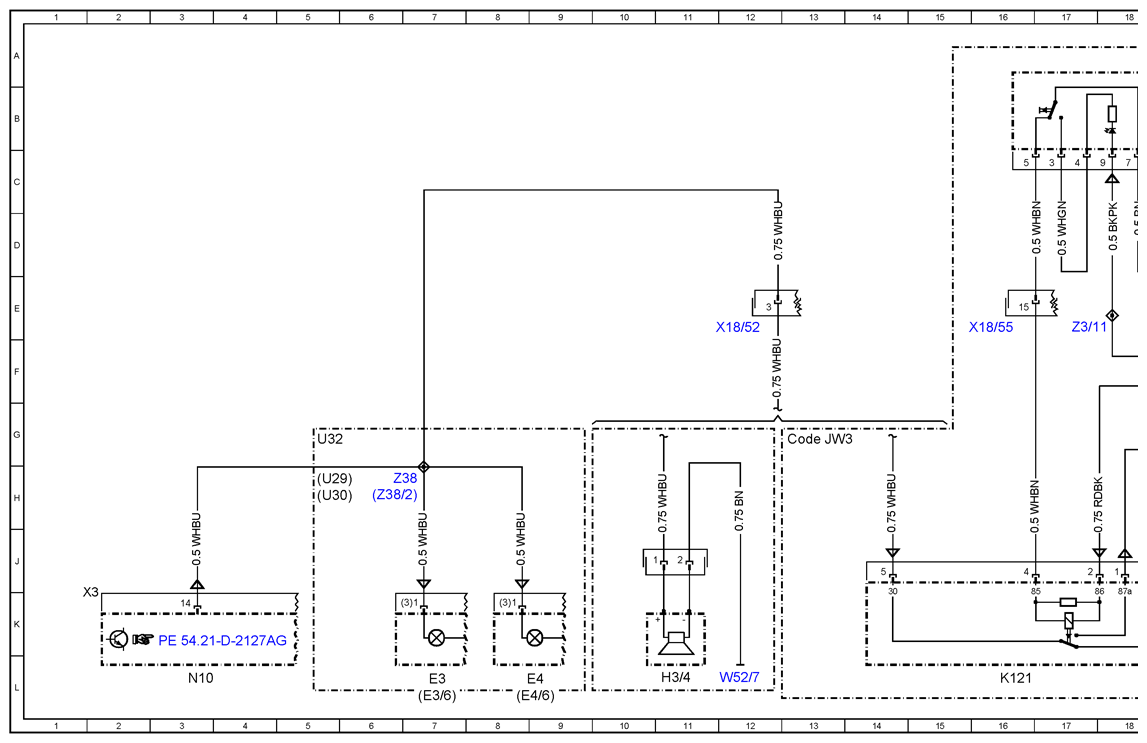

| H3/4 |
Backup warning system horn |
11L |
| H3/4 |
Backup warning system horn |
19L |
| K121 |
Backup warning system OFF relay |
16L |
| K40/9 |
Fuse and relay module |
32L |
| K40/9f14 |
Circuit 15 LDS, instrument cluster, diagnostic connector fuse |
31L |

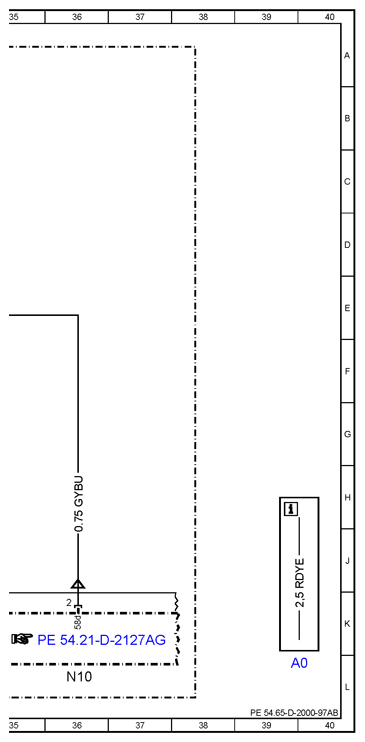

| N10 |
SAM control unit |
3L |
| N10 |
SAM control unit |
36L |
| N10 |
SAM control unit |
23L |

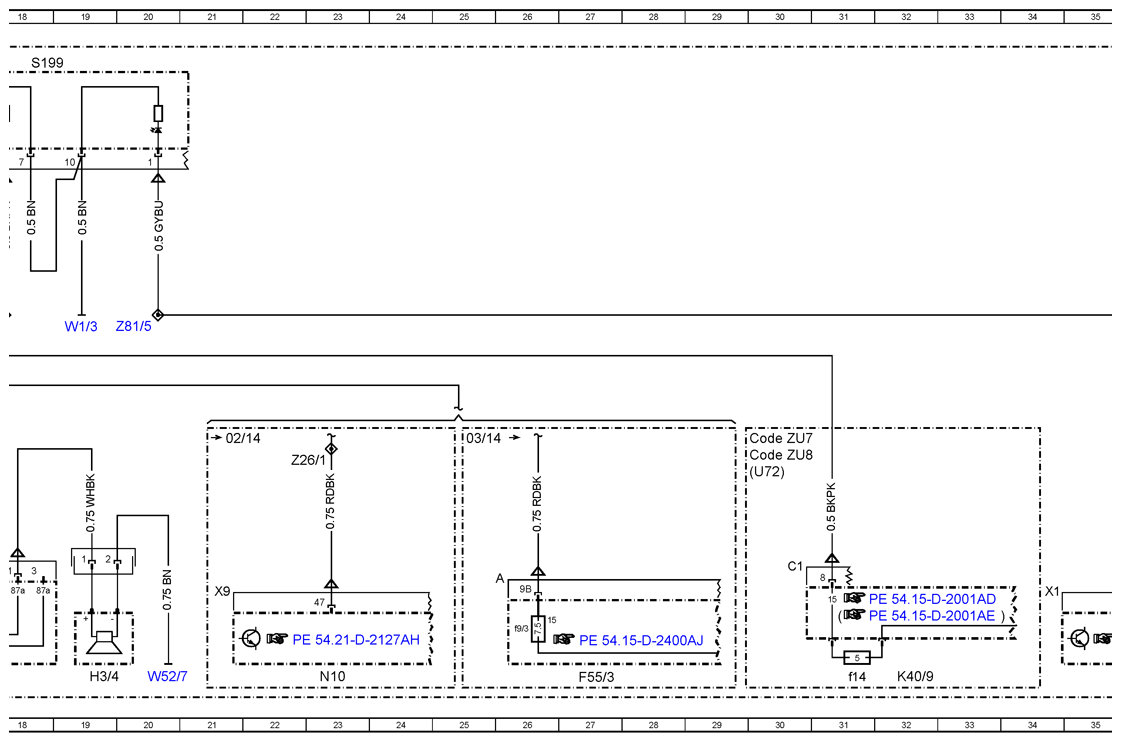

| S199 |
Backup warning system OFF button |
18A |
| U29 |
Valid for short cab version |
5H |
| U30 |
Valid for long cab version |
5H |
| U32 |
Valid for MPV version |
5G |
| U72 |
Valid for all except USA, Canada |
30H |
| W1/3 |
CLS cockpit ground point 1 |
19E |
| W52/7 |
Left rear crossmember ground point |
12L |
| W52/7 |
Left rear crossmember ground point |
20L |
| X18/52 |
MWH [HLS]/roof electrical connector |
12E |
| X18/55 |
MWH [HLS]/cockpit electrical connector 3 |
16E |
| Z26/1 |
Circuit D+ connector sleeve |
23G |
| Z3/11 |
Circuit 15 (fused) connector sleeve |
17E |
| Z38 |
Backup lamp connector sleeve |
7H |
| Z38/2 |
Backup lamp connector sleeve |
6H |
| Z81/5 |
Circuit 58d connector sleeve |
20E |
