| AO |
Color code key |
216L |
| B14 |
Outside temperature sensor |
120L |
| B95 |
Battery sensor |
86L |
| B95 |
Battery sensor |
90L |
| B95 |
Battery sensor |
95L |
| Code CV1 |
Winter service vehicle preinstallation |
1A |
| Code CV1 |
Winter service vehicle preinstallation |
40A |
| Code E36 |
Cutoff relay with additional battery |
200H |
| Code E36 |
Cutoff relay with additional battery |
204H |
| Code F46 |
Headlamp cleaning system |
129A |
| Code F49 |
Heated windshield |
125A |
| Code FY1 |
Theft protection package |
68D |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
68C |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
133A |
| Code FZ5 |
Anti-theft alarm system |
133A |
| Code H22 |
Heated rear window |
64A |
| Code IT5 |
5.0 tonner |
105C |
| Code L44 |
|
172D |
| Code LB3 |
Flat turn signal lamps, additional at rear on roof |
97C |
| Code LGO |
Bi-xenon headlamps |
52C |
| Code LGO |
Bi-xenon headlamps |
26C |
| Code LG1 |
Bi-xenon headlamps with cornering lights |
52D |
| Code LG1 |
Bi-xenon headlamps with cornering lights |
26D |
| Code MA4 |
Low-emission vehicle Euro 5b+ Gr. III |
146D |
| Code MA4 |
Low-emission vehicle Euro 5b+ Gr. III |
84E |
| Code MA6 |
Low-emission vehicle, Euro 6 Gr. III |
146E |
| Code MA6 |
Low-emission vehicle, Euro 6 Gr. III |
84F |
| Code MB6 |
Low-emission vehicle, Euro 6 Gr. 1 |
146E |
| Code MH3 |
Low-emission engine EPA 13/CARB |
93F |
| Code MH5 |
Low-emission engine EPA 14/CARB |
93F |
| Code MP6 |
Euro VI engine version |
150D |
| Code MP6 |
Euro VI engine version |
146E |
| Code MP6 |
Euro VI engine version |
88E |
| Code MZ2 |
Natural gas engine M271 |
154D |
| Code T16 |
Right sliding door |
191D |
| Code T19 |
Left sliding door |
75C |
| Code ZJ8 |
Mercedes-Benz Minibus (MBM) scope of supply |
168A |
| Code ZM1 |
Low frame chassis preinstallation |
105D |
| Code ZU7 |
Canada national version |
54D |
| Code ZU7 |
Canada national version |
142A |
| Code ZU7 |
Canada national version |
93F |
| Code ZU8 |
USA national version |
142A |
| Code ZU8 |
USA national version |
93F |
| Code ZU8 |
USA national version |
54D |

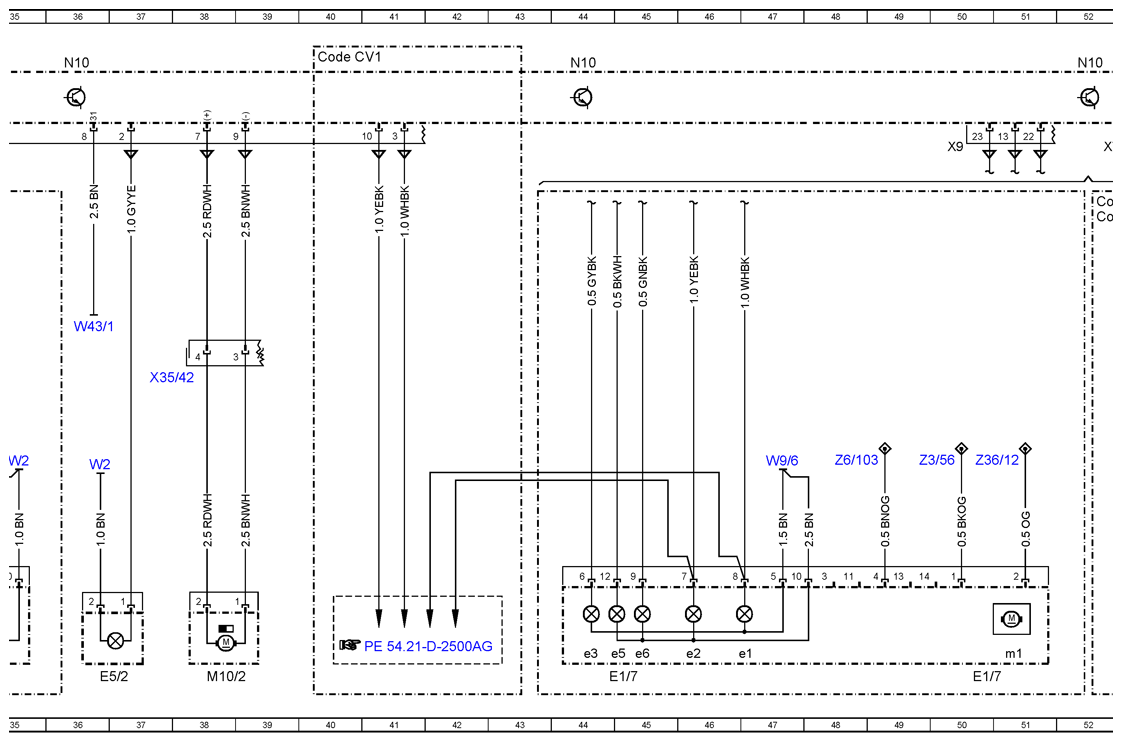

| E1/7 |
Left lamp unit |
45L |
| E1/7 |
Left lamp unit |
50L |
| E1/7e1 |
High beam |
47L |
| E1/7e2 |
Low beam |
46L |
| E1/7e3 |
Standing lamp |
44L |
| E1/7e5 |
Turn signal lamp |
44L |
| E1/7e6 |
Daytime running lamps |
45L |
| E1/7m1 |
Headlamp range adjustment motor |
51L |

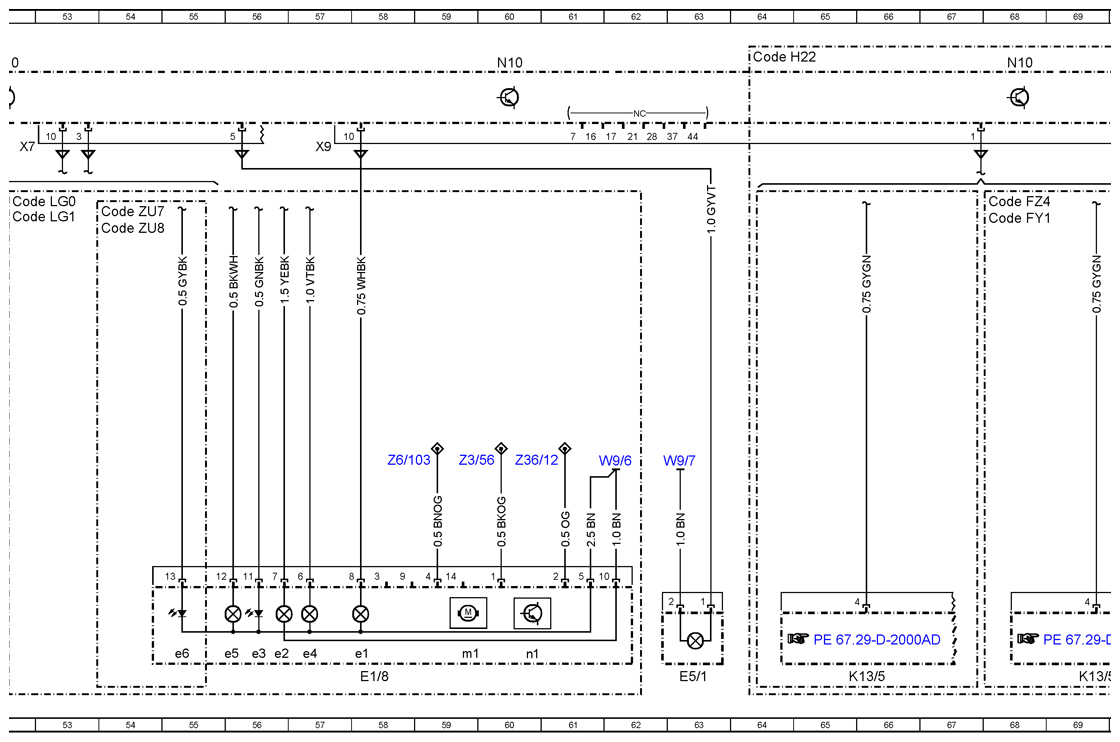

| E1/8 |
Left XENON lamp unit |
58L |
| E1/8e1 |
High beam |
58L |
| E1/8e2 |
Low beam |
56L |
| E1/8e3 |
Standing lamp |
56L |
| E1/8e4 |
Cornering illumination |
57L |
| E1/8e5 |
Turn signal lamp |
56L |
| E1/8e6 |
Daytime running lamps |
55L |
| E1/8m1 |
Headlamp range adjustment motor |
59L |
| E1/8n1 |
XENON control unit |
60L |

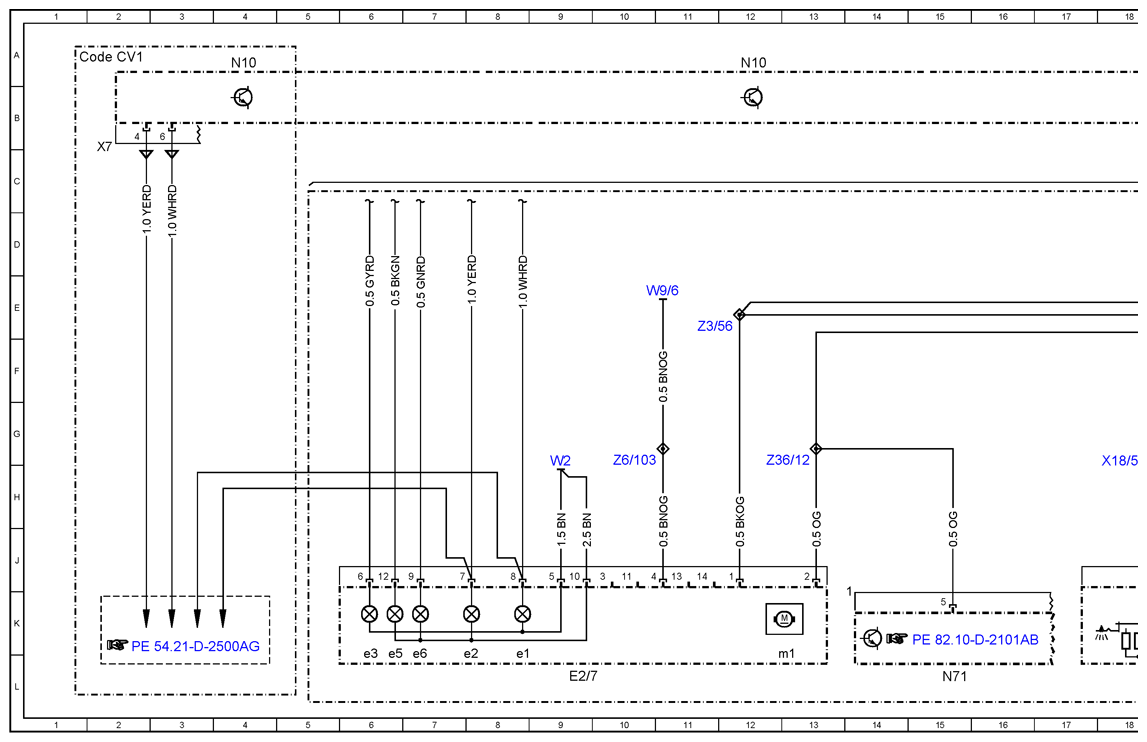

| E2/7 |
Right lamp unit |
9L |
| E2/7e1 |
High beam |
8L |
| E2/7e2 |
Low beam |
8L |
| E2/7e3 |
Standing lamp |
6L |
| E2/7e5 |
Turn signal lamp |
6L |
| E2/7e6 |
Daytime running lamps |
7L |
| E2/7m1 |
Headlamp range adjustment motor |
13L |

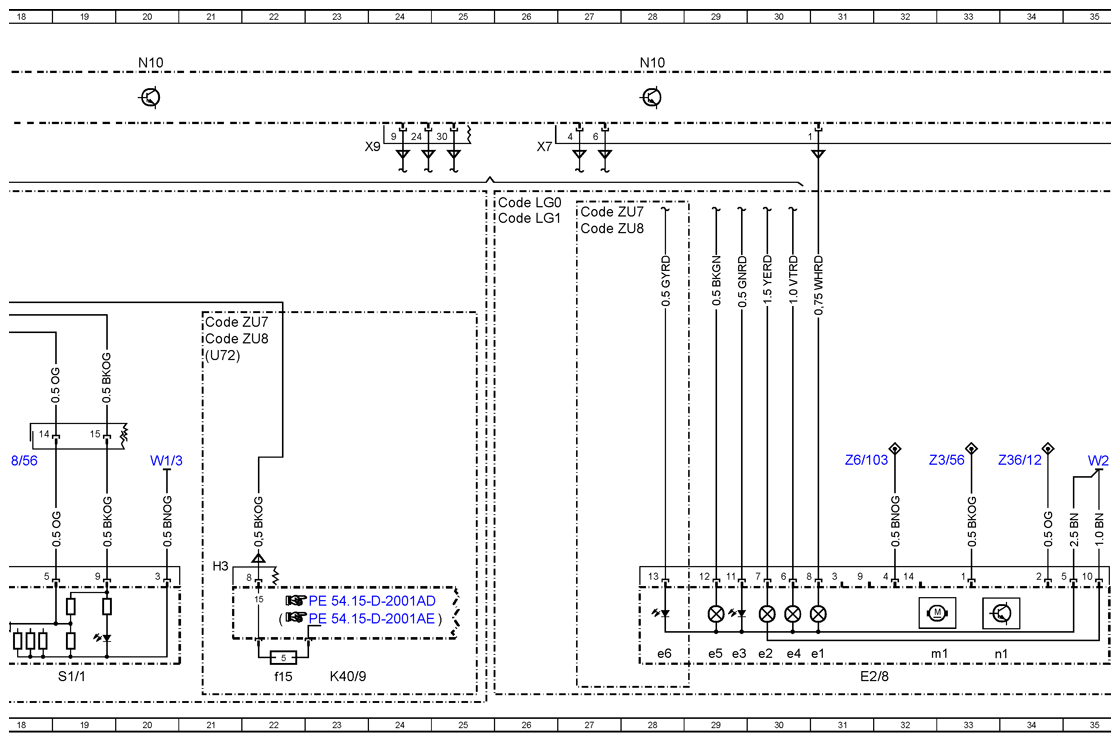

| E2/8 |
Right XENON lamp unit |
31L |
| E2/8e1 |
High beam |
31L |
| E2/8e2 |
Low beam |
30L |
| E2/8e3 |
Standing lamp |
29L |
| E2/8e4 |
Cornering illumination |
30L |
| E2/8e5 |
Turn signal lamp |
29L |
| E2/8e6 |
Daytime running lamps |
28L |
| E2/8m1 |
Headlamp range adjustment motor |
32L |
| E2/8n1 |
XENON control unit |
33L |

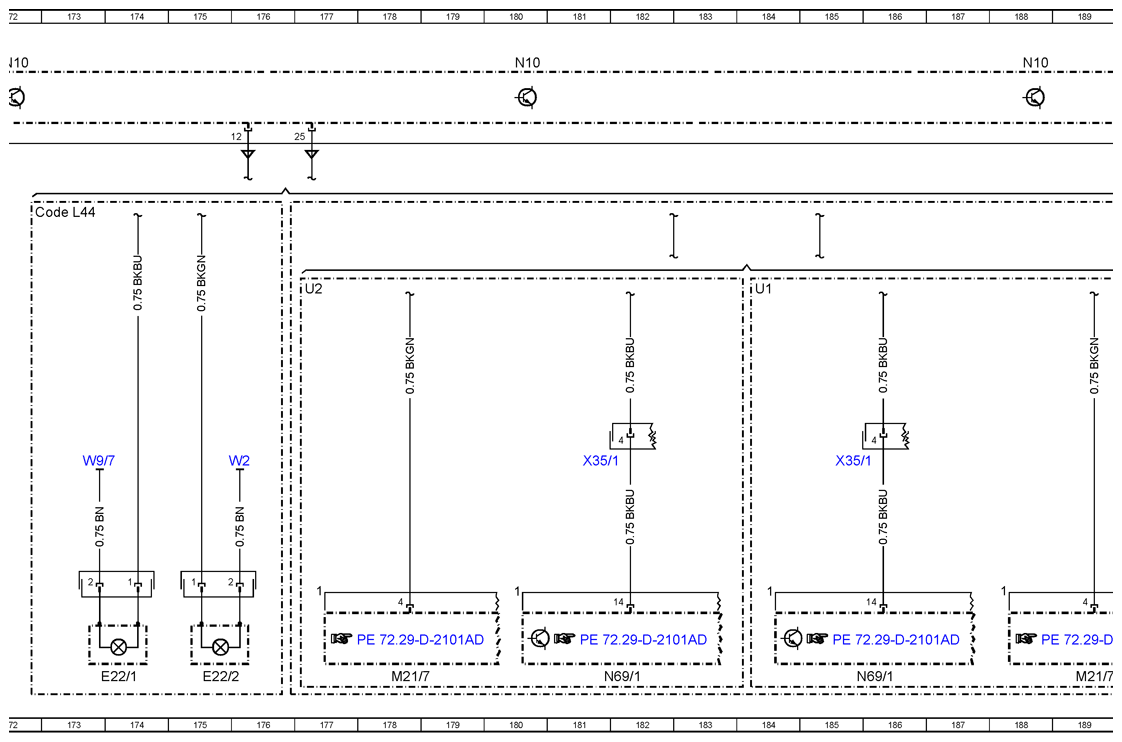

| E22/1 |
Left additional turn signal lamp |
174L |
| E22/2 |
Right additional turn signal lamp |
175L |
| E5/1 |
Left fog lamp |
63L |
| E5/2 |
Right fog lamp |
36L |
| K13/5 |
Heated rear window relay 1 |
66L |
| K13/5 |
Heated rear window relay 1 |
69L |
| K13/6 |
Heated rear window with anti-theft alarm system relay 2 |
72L |
| K13/7 |
Heated windshield relay |
126L |
| K2 |
Headlamp cleaning system relay |
130L |
| K39/3 |
Anti-theft alarm system horn relay |
134L |
| K40/9 |
Fuse and relay module |
23L |
| K40/9f15 |
Headlamp range adjustment fuse |
22L |
| K57 |
Battery cutoff relay |
202L |
| K57/4 |
Battery cutoff relay RHD |
206L |
| M10/2 |
Front passenger door power window motor |
38L |

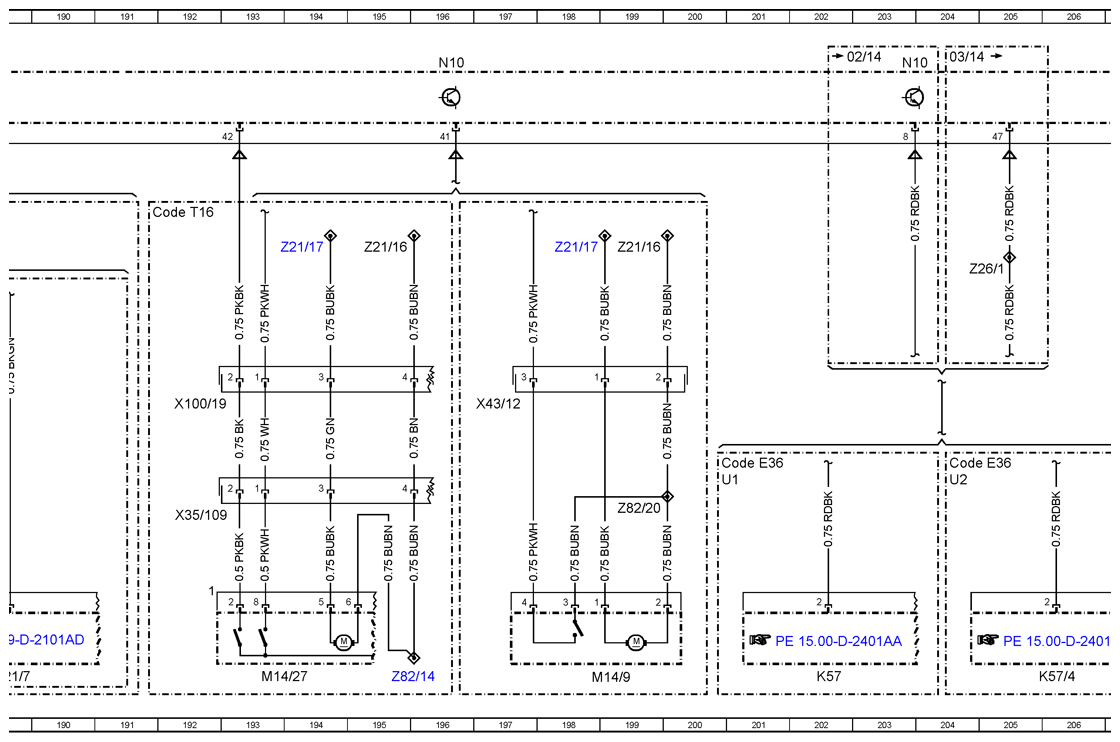

| M14/27 |
Right sliding door central locking motor actuator |
193L |

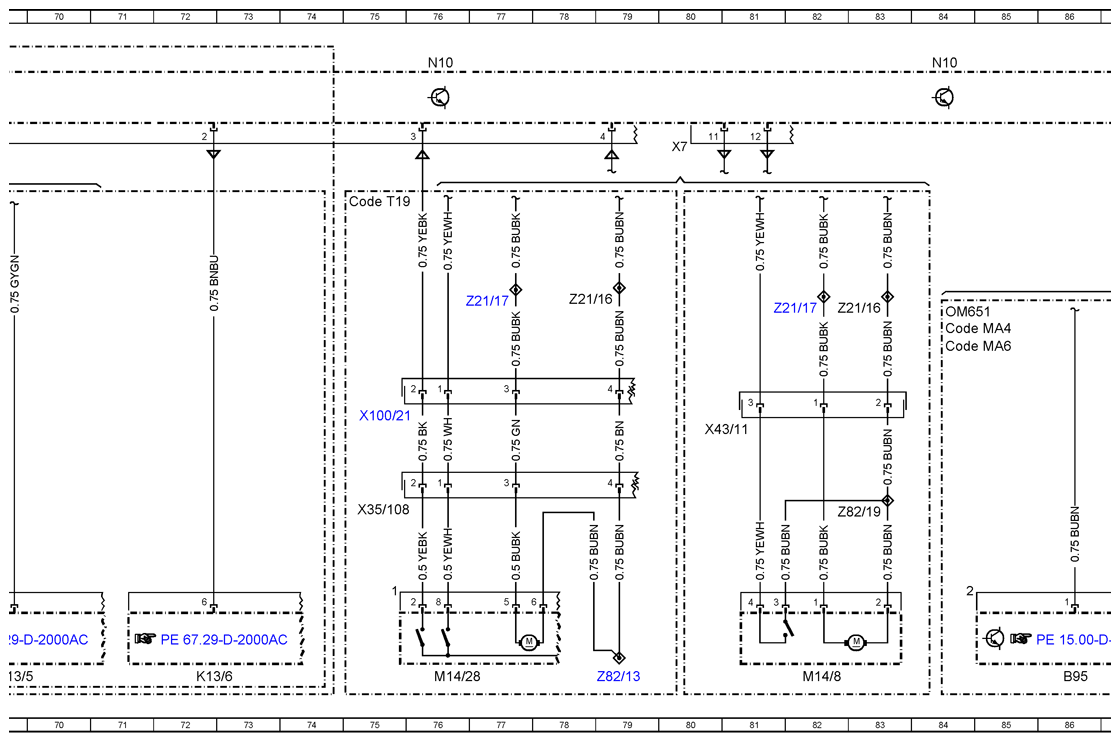

| M14/28 |
Left sliding door central locking motor actuator |
76L |
| M14/5 |
Front passenger door central locking actuator |
168L |
| M14/8 |
Crewcab left door central locking actuator |
82L |
| M14/9 |
Crewcab right door central locking actuator |
199L |
| M21/7 |
Passenger-side outside mirror |
178L |
| M21/7 |
Passenger-side outside mirror |
189L |

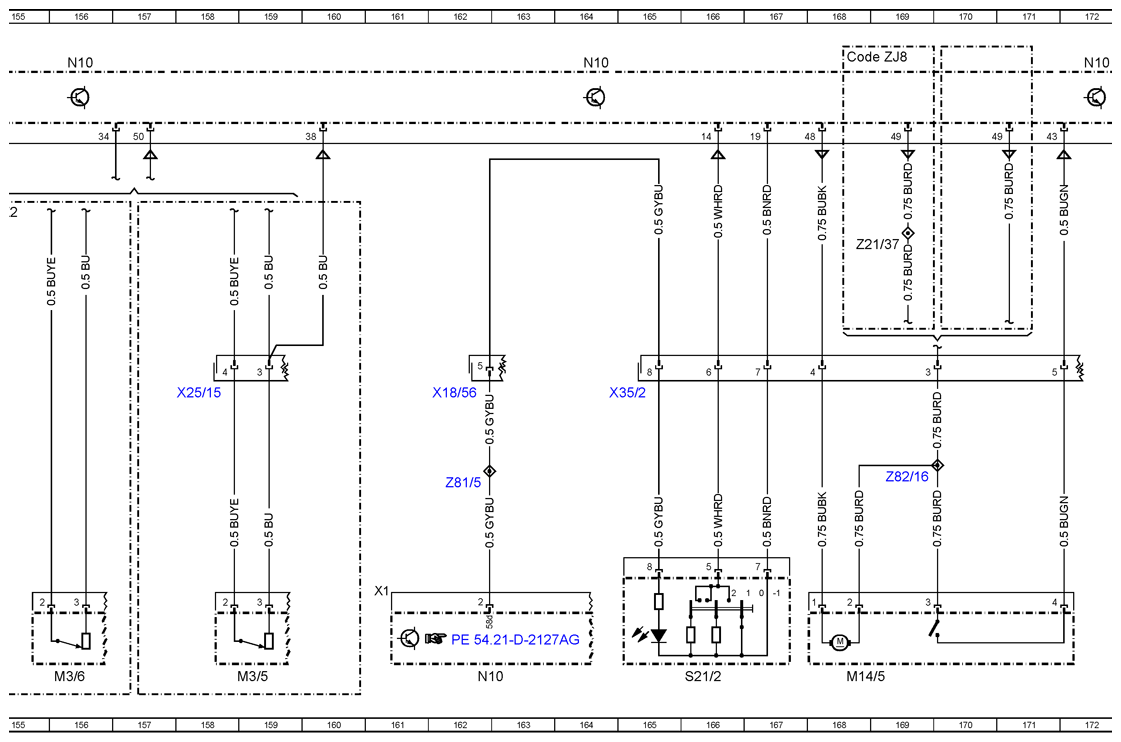

| M3/5 |
Fuel pump with fill level sensor |
159L |
| M3/6 |
Fuel pump with fill level sensor |
156L |
| M5/1 |
Windshield washer system pump |
124L |
| M5/3 |
Rear end washer fluid pump |
123L |
| M6/1 |
Wiper motor |
143L |
| N10 |
SAM control unit |
4A |
| N10 |
SAM control unit |
12A |
| N10 |
SAM control unit |
20A |
| N10 |
SAM control unit |
28A |
| N10 |
SAM control unit |
36A |
| N10 |
SAM control unit |
44A |
| N10 |
SAM control unit |
52A |
| N10 |
SAM control unit |
60A |
| N10 |
SAM control unit |
68A |
| N10 |
SAM control unit |
162L |
| N10 |
SAM control unit |
76A |
| N10 |
SAM control unit |
84A |
| N10 |
SAM control unit |
92A |
| N10 |
SAM control unit |
100A |
| N10 |
SAM control unit |
108A |
| N10 |
SAM control unit |
116A |
| N10 |
SAM control unit |
124A |
| N10 |
SAM control unit |
140A |
| N10 |
SAM control unit |
148A |
| N10 |
SAM control unit |
156A |
| N10 |
SAM control unit |
164A |
| N10 |
SAM control unit |
172A |
| N10 |
SAM control unit |
180A |
| N10 |
SAM control unit |
188A |
| N10 |
SAM control unit |
196A |
| N10 |
SAM control unit |
209A |
| N10 |
SAM control unit |
132A |
| N10 |
SAM control unit |
203A |
| N3/28 |
CDI control unit |
148L |
| N3/35 |
CDI control unit |
152L |
| N69/1 |
Driver door control unit |
186L |
| N69/1 |
Driver door control unit |
182L |
| N71 |
Headlamp range adjustment (HRA [LWR]) control unit |
15L |

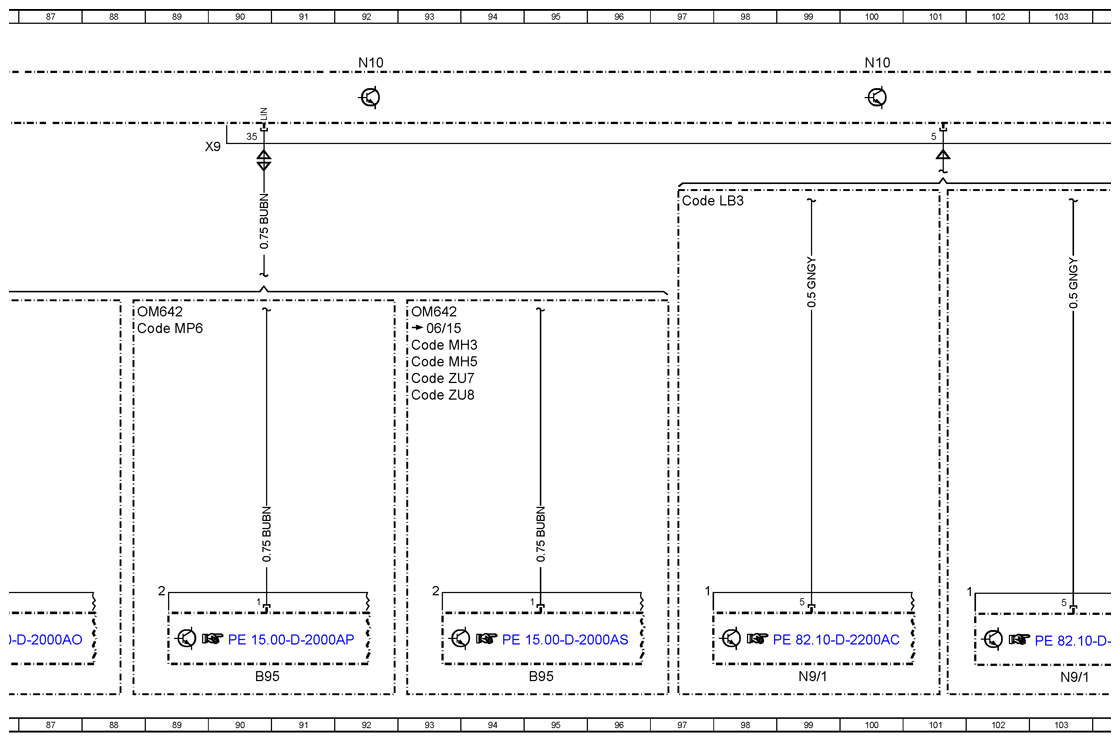

| N9/1 |
Additional turn signal module |
99L |
| N9/1 |
Additional turn signal module |
103L |
| S1/1 |
Headlamp range controller |
19L |

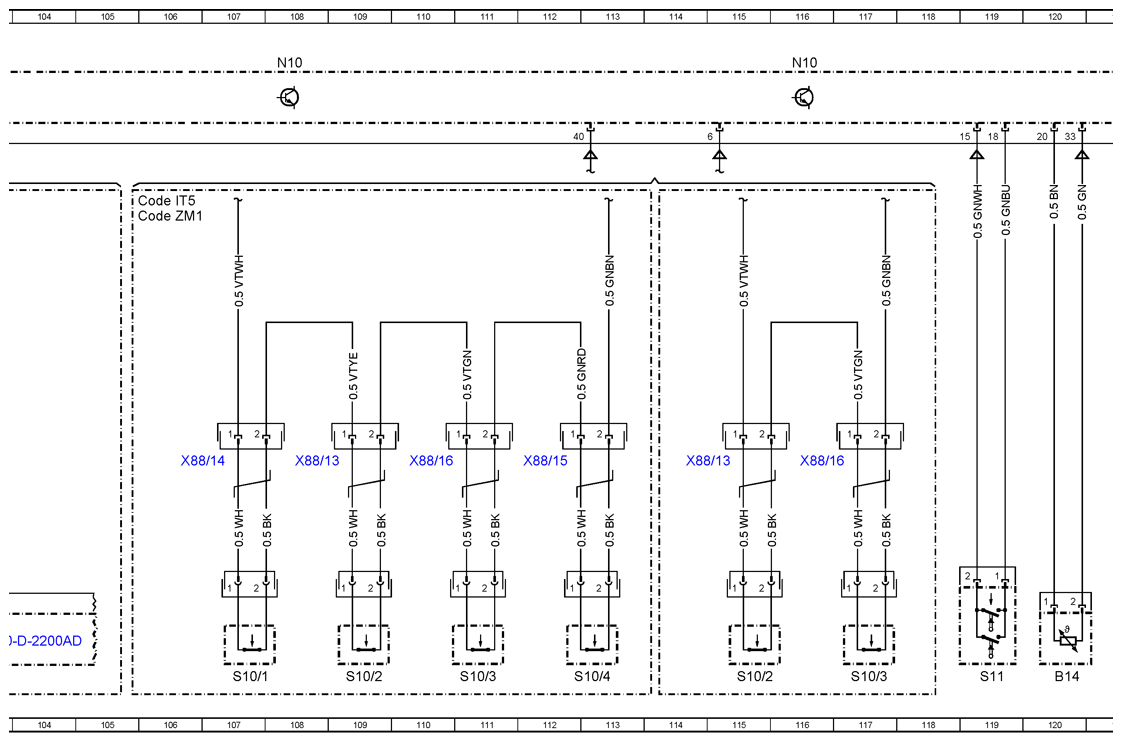

| S10/1 |
Left front brake wear sensor |
107L |
| S10/2 |
Right front brake wear sensor |
109L |
| S10/2 |
Right front brake wear sensor |
115L |
| S10/3 |
Left rear brake wear sensor |
111L |
| S10/3 |
Left rear brake wear sensor |
117L |
| S10/4 |
Right rear brake wear sensor |
113L |
| S11 |
Brake fluid level switch |
119L |

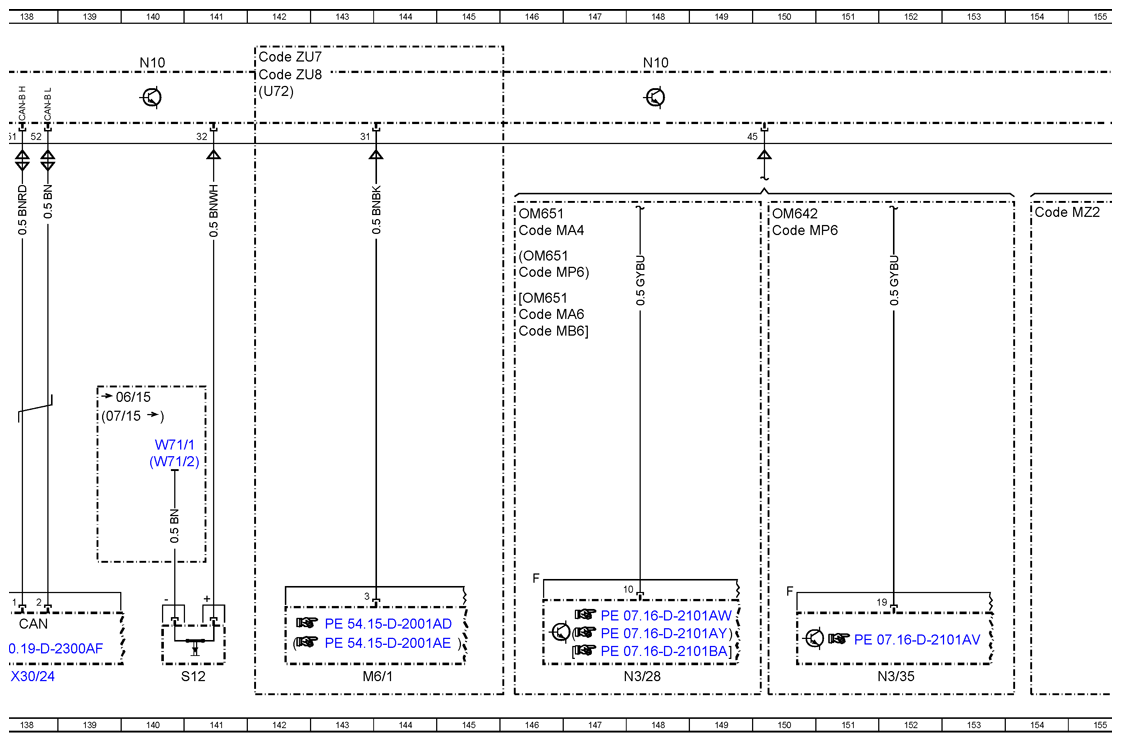

| S12 |
Parking brake indicator switch |
141L |
| S21/2 |
Passenger-side power window switch |
166L |

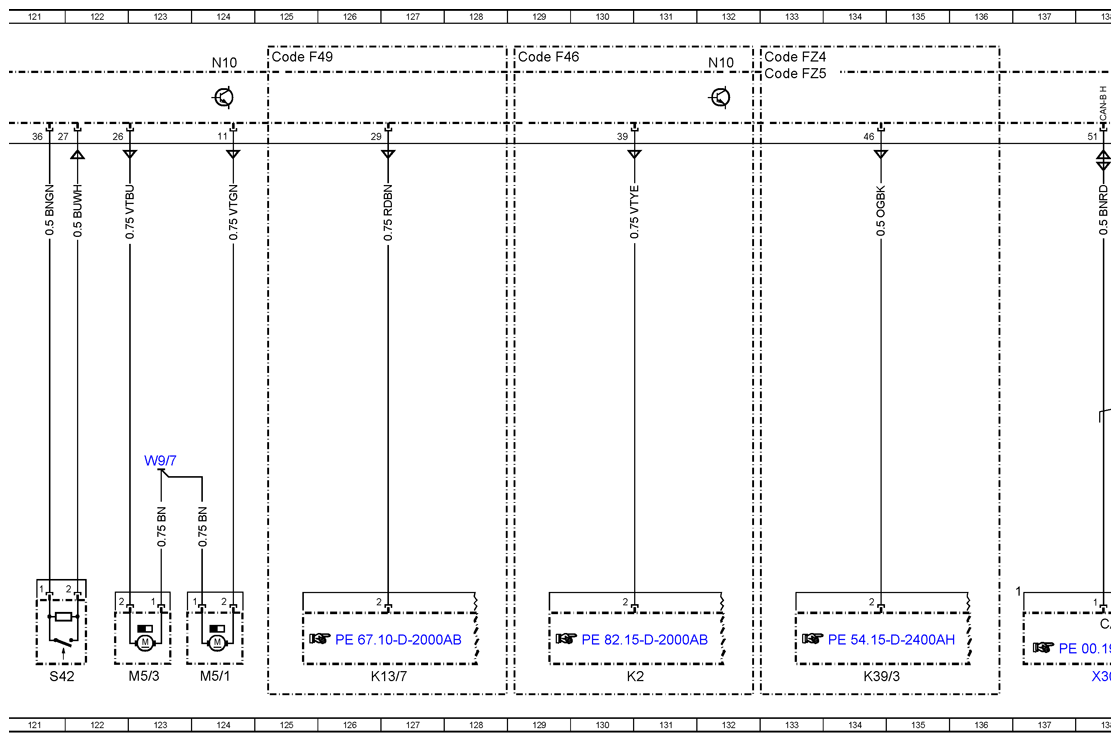

| S42 |
Windshield washer system water level indicator switch |
121L |

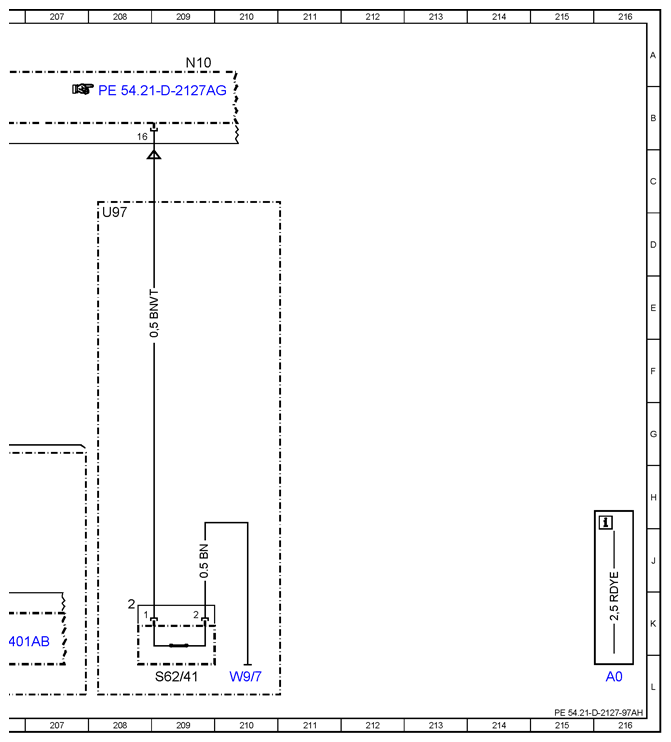

| S62/41 |
Engine hood switch |
209L |
| U1 |
Valid for left-hand drive vehicles |
184E |
| U1 |
Valid for left-hand drive vehicles |
200H |
| U2 |
Valid for right-hand drive vehicles |
177E |
| U2 |
Valid for right-hand drive vehicles |
204H |
| U72 |
Valid for all except USA, Canada |
21F |
| U72 |
Valid for all except USA, Canada |
142B |
| U97 |
Valid for vehicles without anti-theft alarm system |
208D |
| W1/3 |
CLS cockpit ground point 1 |
20H |
| W2 |
Right front lamp unit ground point |
9H |
| W2 |
Right front lamp unit ground point |
35H |
| W2 |
Right front lamp unit ground point |
36H |
| W2 |
Right front lamp unit ground point |
176H |
| W43/1 |
Left firewall ground point |
36E |
| W71/1 |
Driver seat frame ground point 1 |
140G |
| W71/2 |
Driver seat frame ground point 2 |
140H |
| W9/6 |
Left front lamp unit ground point |
47H |
| W9/6 |
Left front lamp unit ground point |
62H |
| W9/6 |
Left front lamp unit ground point |
11E |
| W9/7 |
Left front ground point 2 |
63H |
| W9/7 |
Left front ground point 2 |
123H |
| W9/7 |
Left front ground point 2 |
173H |
| W9/7 |
Left front ground point 2 |
21 OL |
| X100/19 |
Right sliding door electrical connector (8-pin) |
192G |
| X100/21 |
Left sliding door electrical connector (8-pin) |
75G |
| X18/56 |
MWH [HLS]/cockpit electrical connector |
18H |
| X18/56 |
MWH [HLS]/cockpit electrical connector |
162F |
| X25/15 |
Fuel tank electrical connector |
158F |
| X30/24 |
Interior CAN electrical connector |
138L |
| X35/1 |
Driver door/MWH [HLS] electrical connector 1 |
185H |
| X35/1 |
Driver door/MWH [HLS] electrical connector 1 |
181H |
| X35/108 |
Actuator/left sliding door central locking electrical connector (8-pin) |
75H |
| X35/109 |
Actuator/right sliding door central locking electrical connector (8-pin) |
192H |
| X35/2 |
Front passenger door electrical connector |
165F |
| X35/42 |
Front passenger door electrical connector |
38F |
| X43/11 |
Left door central locking motor electrical connector, crewcab |
81G |
| X43/12 |
Right door central locking motor electrical connector, crewcab |
197G |
| X88/13 |
Right front brake wear indicator sensor electrical connector |
108H |
| X88/13 |
Right front brake wear indicator sensor electrical connector |
115H |
| X88/14 |
Left front brake wear indicator sensor electrical connector |
107H |
| X88/15 |
Right rear brake wear indicator sensor electrical connector |
112H |
| X88/16 |
Left rear brake wear indicator sensor electrical connector |
110H |
| X88/16 |
Left rear brake wear indicator sensor electrical connector |
116H |
| Z21/16 |
Control circuit 1 central locking connector sleeve |
199D |
| Z21/16 |
Control circuit 1 central locking connector sleeve |
83E |
| Z21/16 |
Control circuit 1 central locking connector sleeve |
78E |
| Z21/16 |
Control circuit 1 central locking connector sleeve |
195D |
| Z21/17 |
Control circuit 1 central locking connector sleeve |
198D |
| Z21/17 |
Control circuit 1 central locking connector sleeve |
82E |
| Z21/17 |
Control circuit 1 central locking connector sleeve |
77E |
| Z21/17 |
Control circuit 1 central locking connector sleeve |
194D |
| Z21/37 |
Front passenger door central locking connector sleeve |
169D |
| Z26/1 |
Circuit D+ connector sleeve |
205D |
| Z3/56 |
Headlamp range adjustment (HRA [LWR]) circuit 15 connector sleeve |
33G |
| Z3/56 |
Headlamp range adjustment (HRA [LWR]) circuit 15 connector sleeve |
50G |
| Z3/56 |
Headlamp range adjustment (HRA [LWR]) circuit 15 connector sleeve |
59G |
| Z3/56 |
Headlamp range adjustment (HRA [LWR]) circuit 15 connector sleeve |
11E |
| Z36/12 |
Headlamp range adjustment (HRA [LWR]) control bus connector sleeve |
13G |
| Z36/12 |
Headlamp range adjustment (HRA [LWR]) control bus connector sleeve |
34G |
| Z36/12 |
Headlamp range adjustment (HRA [LWR]) control bus connector sleeve |
51G |
| Z36/12 |
Headlamp range adjustment (HRA [LWR]) control bus connector sleeve |
60G |
| Z6/103 |
Headlamp range adjustment (HRA [LWR]) ground connection connector sleeve |
10G |
| Z6/103 |
Headlamp range adjustment (HRA [LWR]) ground connection connector sleeve |
31G |
| Z6/103 |
Headlamp range adjustment (HRA [LWR]) ground connection connector sleeve |
48G |
| Z6/103 |
Headlamp range adjustment (HRA [LWR]) ground connection connector sleeve |
58G |
| Z81/5 |
Circuit 58d connector sleeve |
162H |
| Z82/13 |
Left sliding door central locking connector sleeve |
79L |
| Z82/14 |
Right sliding door central locking connector sleeve |
195L |
| Z82/16 |
Front passenger door central locking connector sleeve |
169H |
| Z82/19 |
Crewcab left central locking connector sleeve |
83H |
| Z82/20 |
Crewcab right central locking connector sleeve |
199H |
