| AO |
Color code key |
200L |
| B84/11 |
ERA-Glonass control unit |
48L |
| B84/11 |
ERA-Glonass control unit |
53L |
| B84/11x1 |
ERA-Glonass control unit electrical connector |
48K |
| B84/11x1 |
ERA-Glonass control unit electrical connector |
52K |
| Code E34 |
Buffer battery for starting procedure |
183A |
| Code ECO |
eCall Russia (ERA-GLONASS) incl. camera |
51C |
| Code ECO |
eCall Russia (ERA-GLONASS) incl. camera |
46D |
| Code FF8 |
1-DIN slot at front under head liner |
39D |
| Code FF8 |
1-DIN slot at front under head liner |
44D |
| Code FR7 |
Backup Assist electrical system preinstallation |
151F |
| Code FY1 |
Theft protection package |
63A |
| Code FY1 |
Theft protection package |
51D |
| Code FY1 |
Theft protection package |
59D |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
51D |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
63B |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
59D |
| Code FZ5 |
Anti-theft alarm system |
51D |
| Code FZ5 |
Anti-theft alarm system |
59D |
| Code H22 |
Heated rear window |
63A |
| Code JA5 |
Light/rain sensor |
51D |
| Code JA5 |
Light/rain sensor |
59D |
| Code L49 |
Identification lamps |
92A |
| Code L77 |
Electr. equipment for additional turn signal lamps |
165C |
| Code L77 |
Electr. equipment for additional turn signal lamps |
177C |
| Code LB1 |
Marker lamps, side |
73A |
| Code LB1 |
Marker lamps, side |
82A |
| Code LB1 |
Marker lamps, side |
73F |
| Code LB2 |
Preinstallation for marker lamps, side |
70A |
| Code LB2 |
Preinstallation for marker lamps, side |
73A |
| Code LB3 |
Flat turn signal lamps, additional at rear on roof |
99F |
| Code LB3 |
Flat turn signal lamps, additional at rear on roof |
111F |
| Code LDO |
Overhead control panel with two reading lamps |
30D |
| Code LDO |
Overhead control panel with two reading lamps |
39D |
| Code LDO |
Overhead control panel with two reading lamps |
35D |
| Code LV6 |
Preinstallation of electr. scope for third brake light |
181A |
| Code LV7 |
Clearance lamps preinstallation |
92A |
| Code ZG1 |
All-wheel drive, engageable |
105C |
| Code ZG3 |
Engageable all-wheel drive with gear reduction |
105D |
| Code ZM1 |
Low frame chassis preinstallation |
147A |
| Code ZM1 |
Low frame chassis preinstallation |
70A |
| Code ZM1 |
Low frame chassis preinstallation |
82A |
| E19/1 |
Left license plate lamp |
127L |
| E19/2 |
Right license plate lamp |
128L |

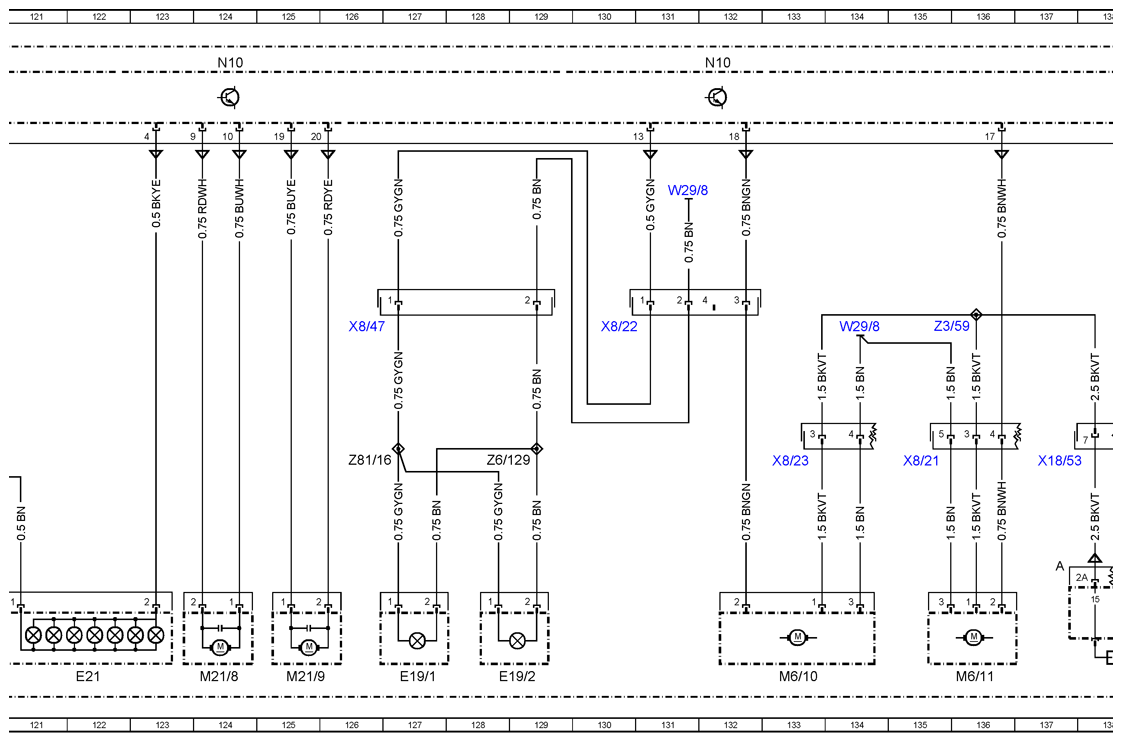

| E21 |
Center stop lamp |
122L |

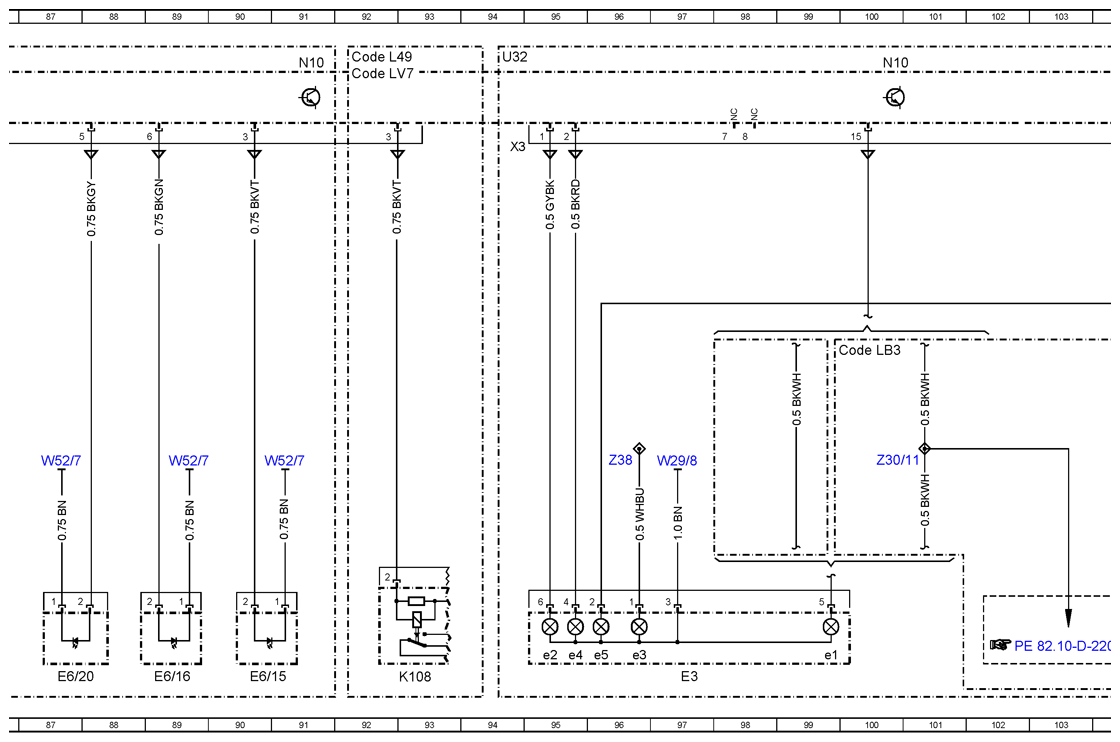

| E3 |
Left tail lamp |
97L |

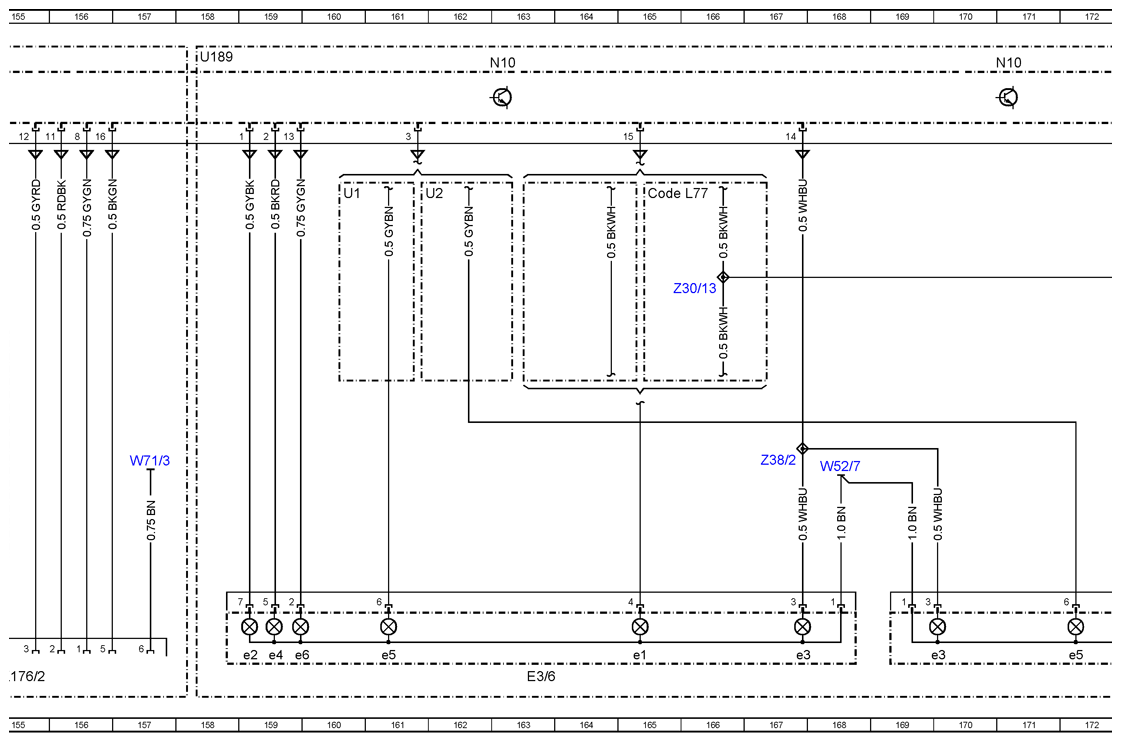

| E3/6 |
Left tail lamp |
163L |
| E3/6e1 |
Turn signal lamp |
165L |
| E3/6e2 |
Tail lamp |
159L |
| E3/6e3 |
Backup lamp |
167L |
| E3/6e4 |
Stop lamp |
159L |
| E3/6e5 |
Rear fog lamp |
161L |
| E3/6e6 |
Side-marker lamp |
159L |
| E3e1 |
Turn signal lamp |
99L |
| E3e2 |
Tail lamp |
95L |
| E3e3 |
Backup lamp |
96L |
| E3e4 |
Stop lamp |
95L |
| E3e5 |
Rear fog lamp |
96L |
| E4 |
R i ght tail lamp |
117L |

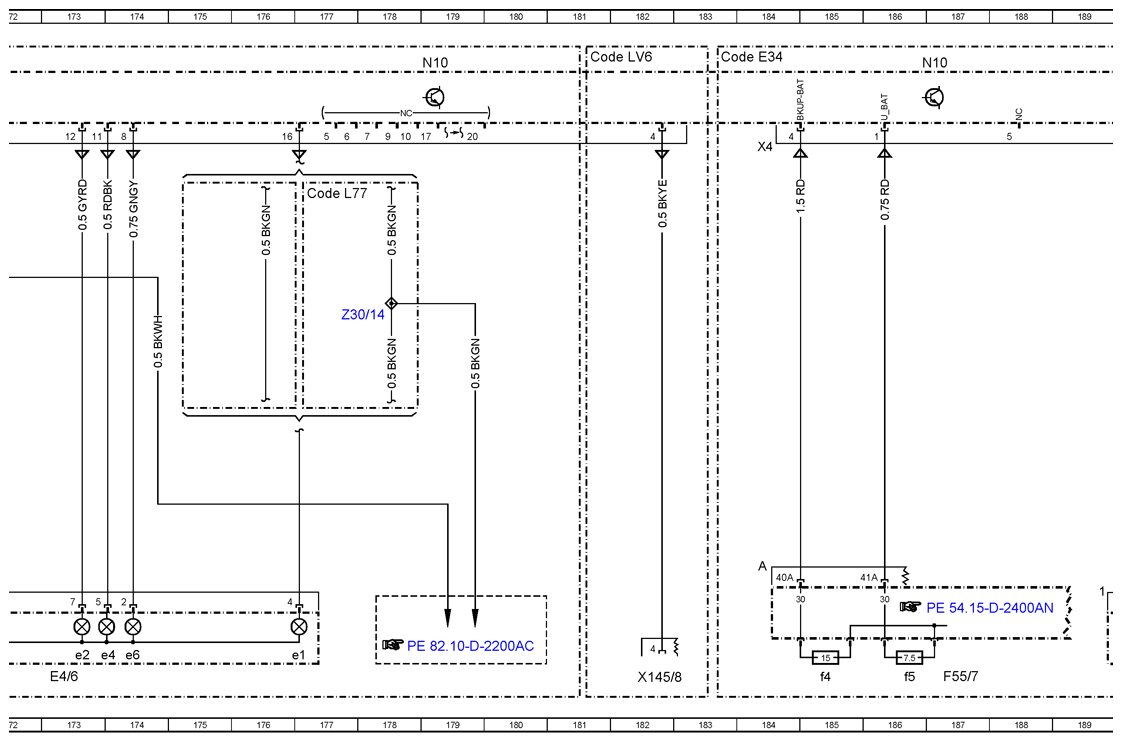

| E4/6 |
Right tail lamp |
173L |
| E4/6e1 |
Turn signal lamp |
176L |
| E4/6e2 |
Tail lamp |
173L |
| E4/6e3 |
Backup lamp |
169L |
| E4/6e4 |
Stop lamp |
173L |
| E4/6e5 |
Rear fog lamp |
172L |
| E4/6e6 |
Side-marker lamp |
174L |

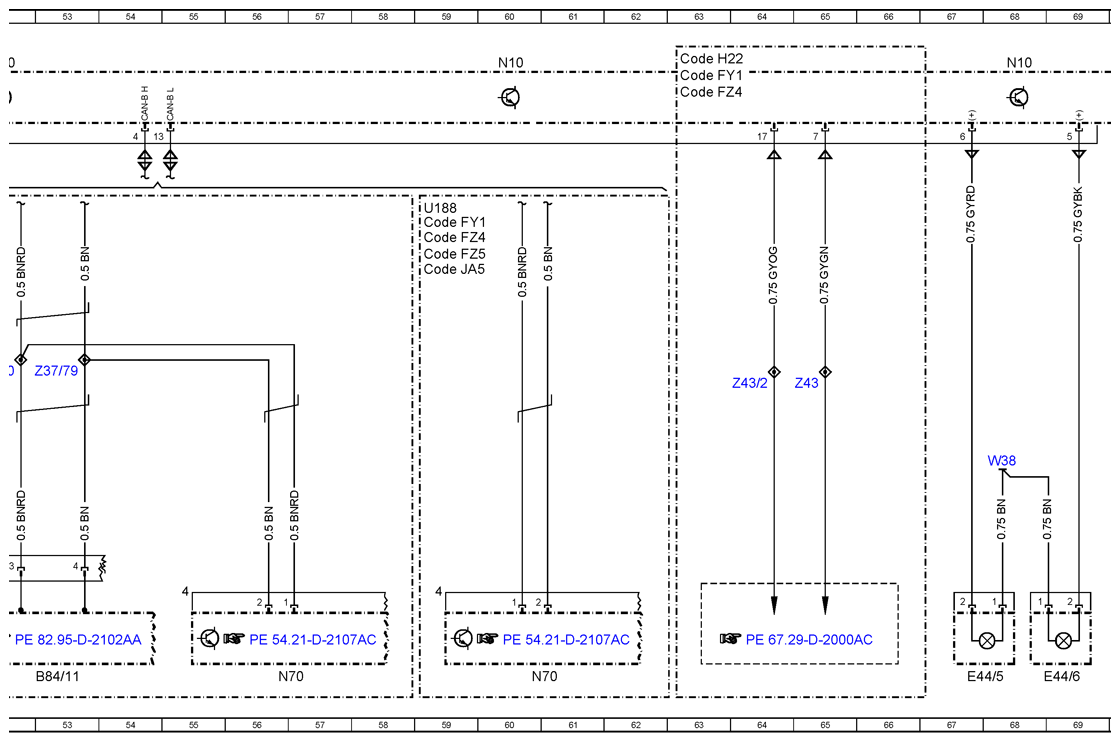

| E44/5 |
Right front clearance lamp |
67L |
| E44/6 |
Left front clearance lamp |
69L |

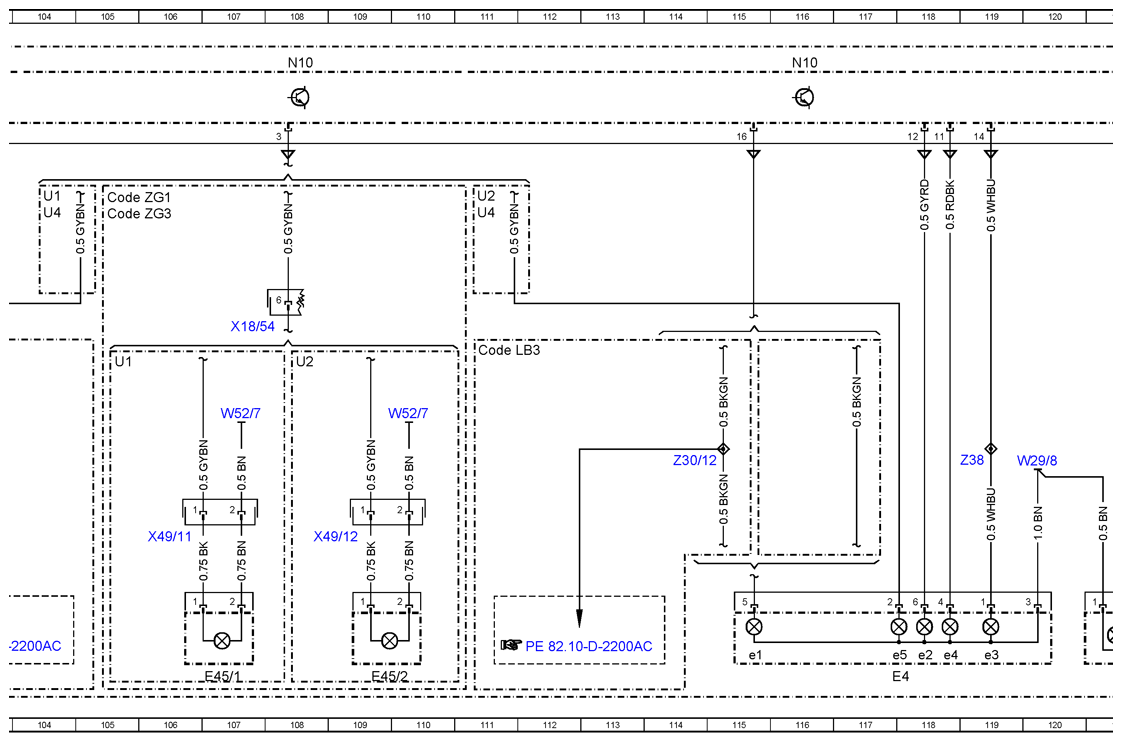

| E45/1 |
Left rear fog lamp |
107L |
| E45/2 |
Right rear fog lamp |
109L |
| E4e1 |
Turn signal lamp |
115L |
| E4e2 |
Tail lamp |
118L |
| E4e3 |
Backup lamp |
119L |
| E4e4 |
Stop lamp |
118L |
| E4e5 |
Rear fog lamp |
117L |
| E6/15 |
Left rear side-marker lamp |
90L |
| E6/16 |
Right rear side-marker lamp |
89L |

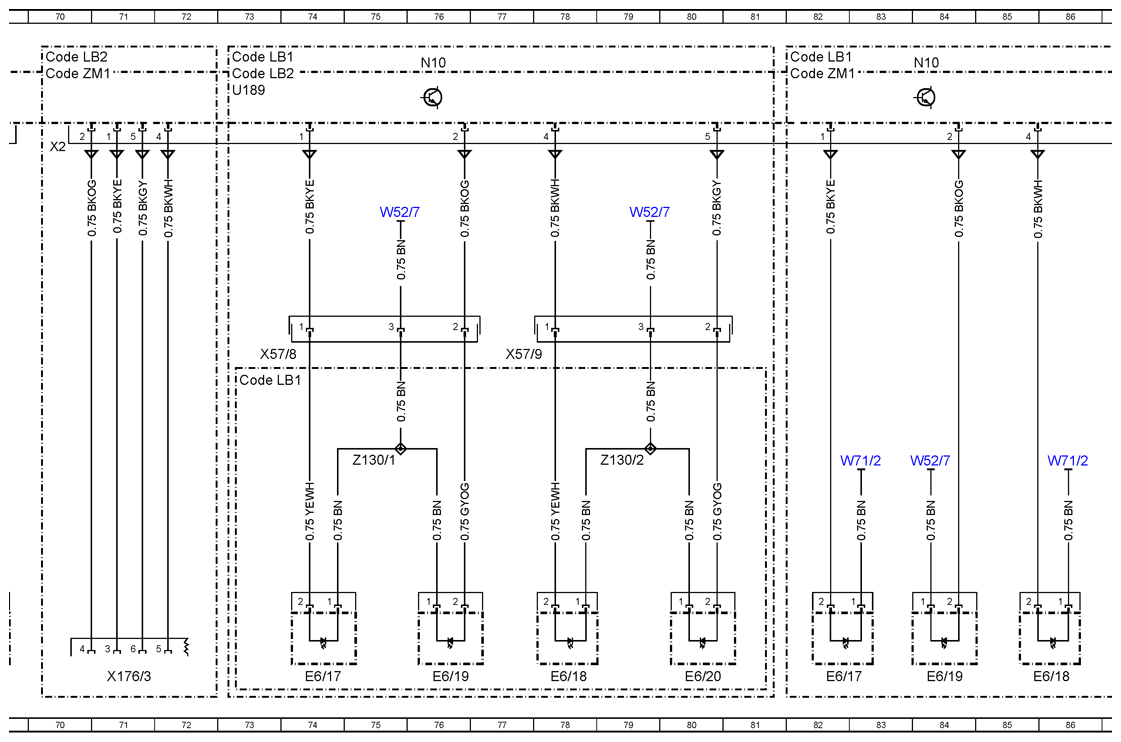

| E6/17 |
Left front side-marker lamp |
74L |
| E6/17 |
Left front side-marker lamp |
82L |
| E6/18 |
Right front side-marker lamp |
78L |
| E6/18 |
Right front side-marker lamp |
86L |
| E6/19 |
Left center side-marker lamp |
76L |
| E6/19 |
Left center side-marker lamp |
84L |
| E6/20 |
Right center side-marker lamp |
80L |
| E6/20 |
Right center side-marker lamp |
87L |
| F55/3 |
Fuse block 3 (9-pin) |
139L |
| F55/3f2 |
Rear window wiper fuse 2 |
138L |
| F55/7 |
Fuse block 7 (9-pin) |
187L |
| F55/7f4 |
Backup battery charging current fuse 40 |
185L |
| F55/7f5 |
Backup battery reference voltage SAM fuse 41 |
186L |
| F59/8 |
Fuse box |
195L |
| K108 |
Clearance/identification lamps relay |
93L |
| K120 |
On-board electrical system backup battery relay |
191L |
| K40/9 |
Fuse and relay module |
20L |
| K40/9 |
Fuse and relay module |
15L |
| K40/9f14 |
Circuit 15 LDS, instrument cluster, diagnostic connector fuse |
19L |
| K40/9f4 |
Circuit 30 rotary light switch, upper control panel fuse |
14L |

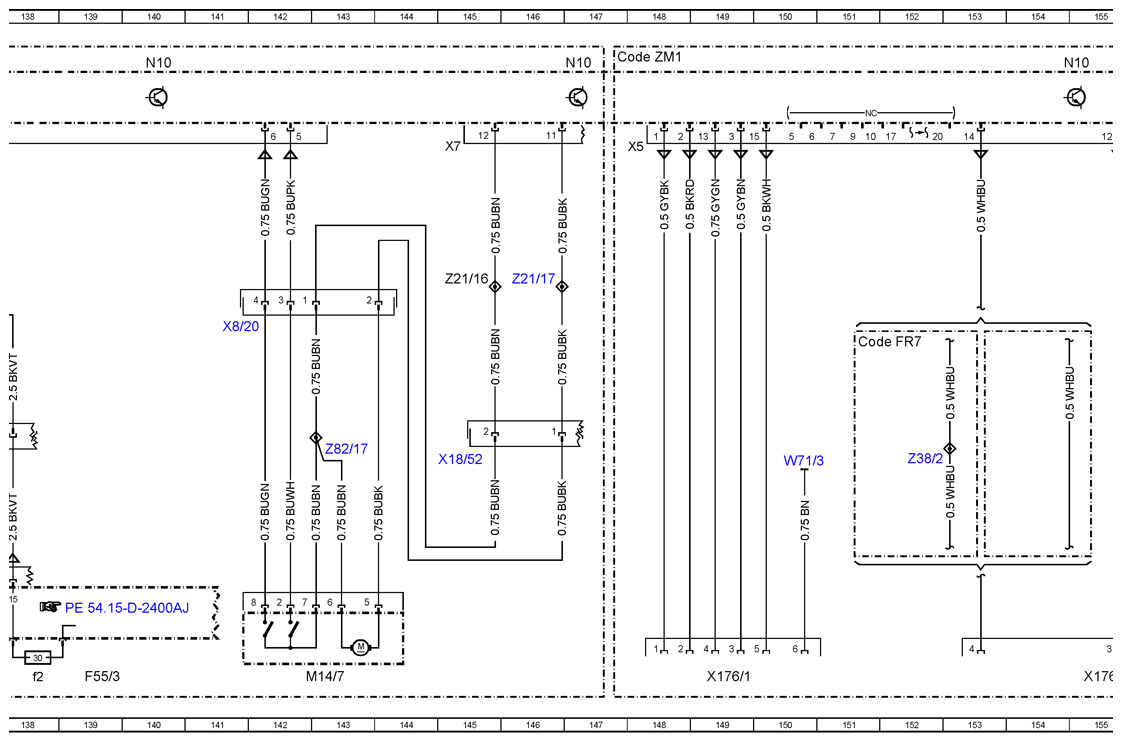

| M14/7 |
Rear-end door central locking actuator |
143L |
| M21/8 |
Left vent window motor |
124L |
| M21/9 |
Right vent window motor |
125L |
| M6/10 |
Left rear-end door wiper motor |
133L |
| M6/11 |
Right rear-end door wiper motor |
136L |
| N10 |
SAM control unit |
4A |
| N10 |
SAM control unit |
12A |
| N10 |
SAM control unit |
20A |
| N10 |
SAM control unit |
28A |
| N10 |
SAM control unit |
36A |
| N10 |
SAM control unit |
44A |
| N10 |
SAM control unit |
52A |
| N10 |
SAM control unit |
60A |
| N10 |
SAM control unit |
68A |
| N10 |
SAM control unit |
76A |
| N10 |
SAM control unit |
84A |
| N10 |
SAM control unit |
91A |
| N10 |
SAM control unit |
100A |
| N10 |
SAM control unit |
108A |
| N10 |
SAM control unit |
116A |
| N10 |
SAM control unit |
124A |
| N10 |
SAM control unit |
132A |
| N10 |
SAM control unit |
140A |
| N10 |
SAM control unit |
147A |
| N10 |
SAM control unit |
155A |
| N10 |
SAM control unit |
163A |
| N10 |
SAM control unit |
171A |
| N10 |
SAM control unit |
179A |
| N10 |
SAM control unit |
187A |
| N10 |
SAM control unit |
193A |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
32L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
56L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
40L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
36L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
60L |

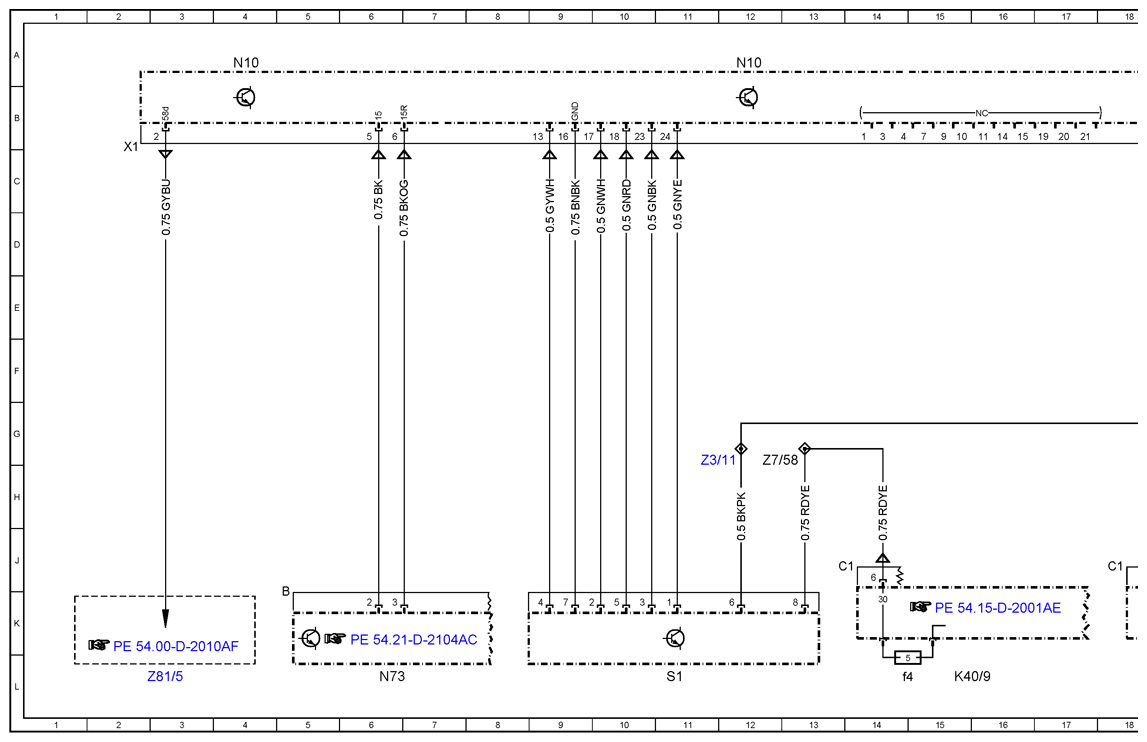

| N73 |
Electronic ignition lock (EZS) control unit |
6L |
| S1 |
Light switch |
11L |

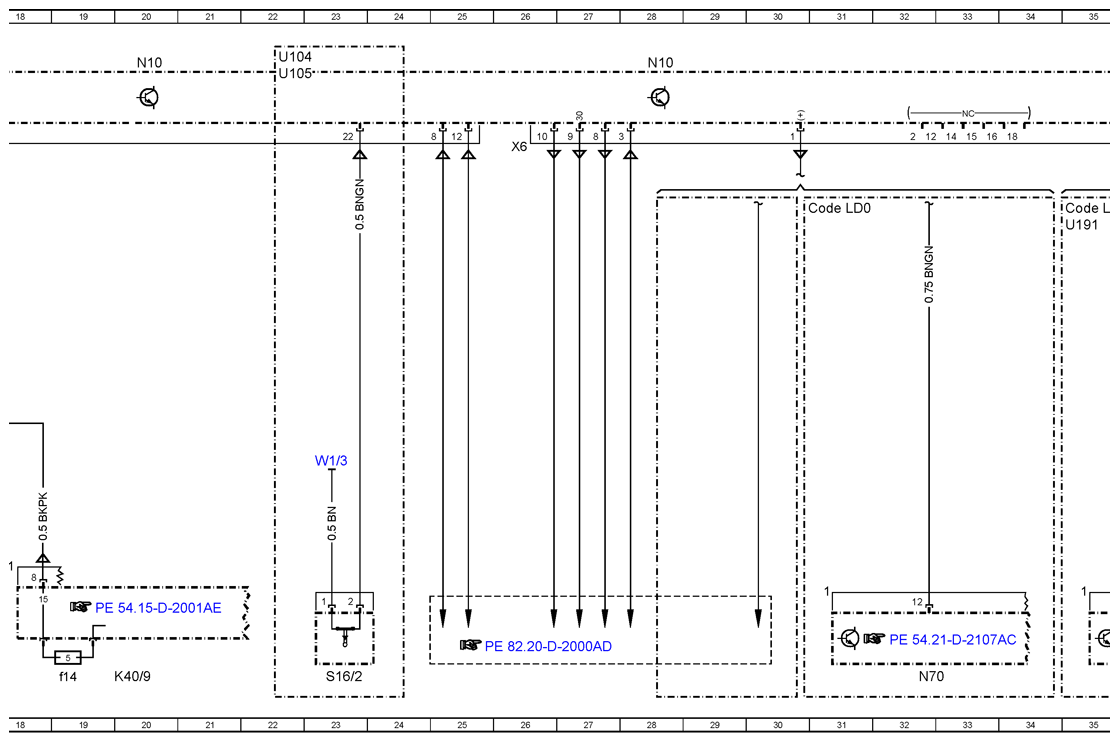

| S16/2 |
Backup lamp switch |
23L |
| U1 |
Valid for left-hand drive vehicles |
105F |
| U1 |
Valid for left-hand drive vehicles |
104C |
| U1 |
Valid for left-hand drive vehicles |
160C |
| U104 |
Valid without code G40 (Automatic transmission) |
22A |
| U105 |
Valid without code G42 (7G-TR0NIC PLUS) |
22A |
| U188 |
Val id without code ECO (eCall Russia (ERA-Glonass) incl. camera) |
59D |
| U189 |
Valid without code ZM1 (Low frame chassis preinstallation) |
73B |
| U189 |
Valid without code ZM1 (Low frame chassis preinstallation) |
158A |
| U190 |
Valid without code FZ5 (Anti-theft alarm system) |
46D |
| U191 |
Valid without code FF8 (1-DIN slot at front under head liner) |
35D |
| U192 |
Valid without code LDO (Overhead control panel with two reading lamps) |
44D |
| U2 |
Valid for right-hand drive vehicles |
108F |
| U2 |
Valid for right-hand drive vehicles |
111C |
| U2 |
Valid for right-hand drive vehicles |
161C |
| U32 |
Valid for MPV version |
94A |
| U4 |
Valid for vehicles without all-wheel drive |
104D |
| U4 |
Valid for vehicles without all-wheel drive |
111D |

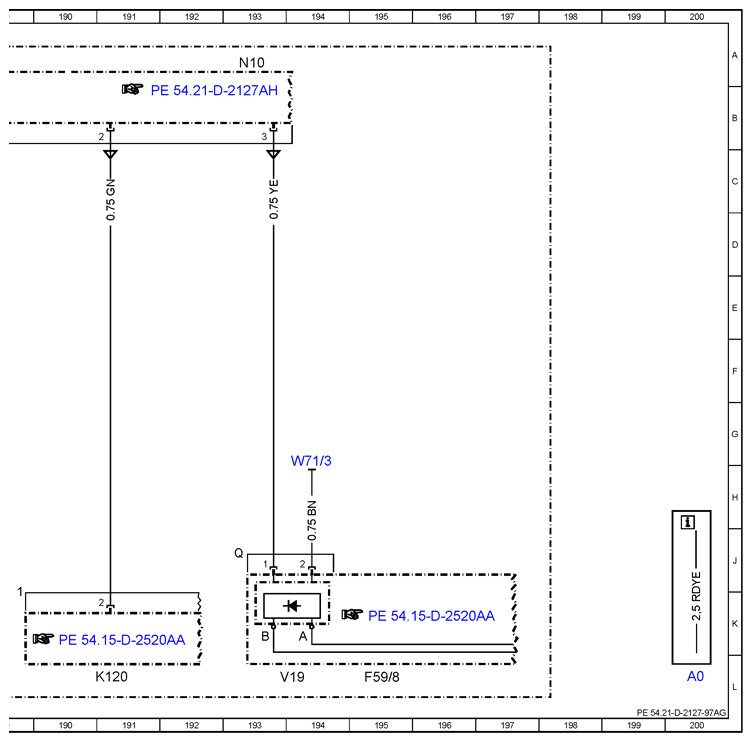

| V19 |
ECO start/stop function diode |
193L |
| W1/3 |
CLS cockpit ground point 1 |
23H |
| W29/8 |
Left D-pillar ground point |
97H |
| W29/8 |
Left D-pillar ground point |
120H |
| W29/8 |
Left D-pillar ground point |
134E |
| W29/8 |
Left D-pillar ground point |
131C |
| W38 |
Roof ground point |
68H |
| W52/7 |
Left rear crossmember ground point |
91H |
| W52/7 |
Left rear crossmember ground point |
107G |
| W52/7 |
Left rear crossmember ground point |
110G |
| W52/7 |
Left rear crossmember ground point |
75D |
| W52/7 |
Left rear crossmember ground point |
79D |
| W52/7 |
Left rear crossmember ground point |
84H |
| W52/7 |
Left rear crossmember ground point |
87H |
| W52/7 |
Left rear crossmember ground point |
89H |
| W52/7 |
Left rear crossmember ground point |
168H |
| W71/2 |
Driver seat frame ground point 2 |
83H |
| W71/2 |
Driver seat frame ground point 2 |
86H |
| W71/3 |
Driver seat frame ground point 3 |
150H |
| W71/3 |
Driver seat frame ground point 3 |
157H |
| W71/3 |
Driver seat frame ground point 3 |
194H |
| X145/8 |
Body manufacturer illumination electrical connector |
182L |
| X176/1 |
Low frame electrical connector 1 |
149L |
| X176/2 |
Low frame electrical connector 2 |
155L |
| X176/3 |
Low frame electrical connector 3 |
71L |

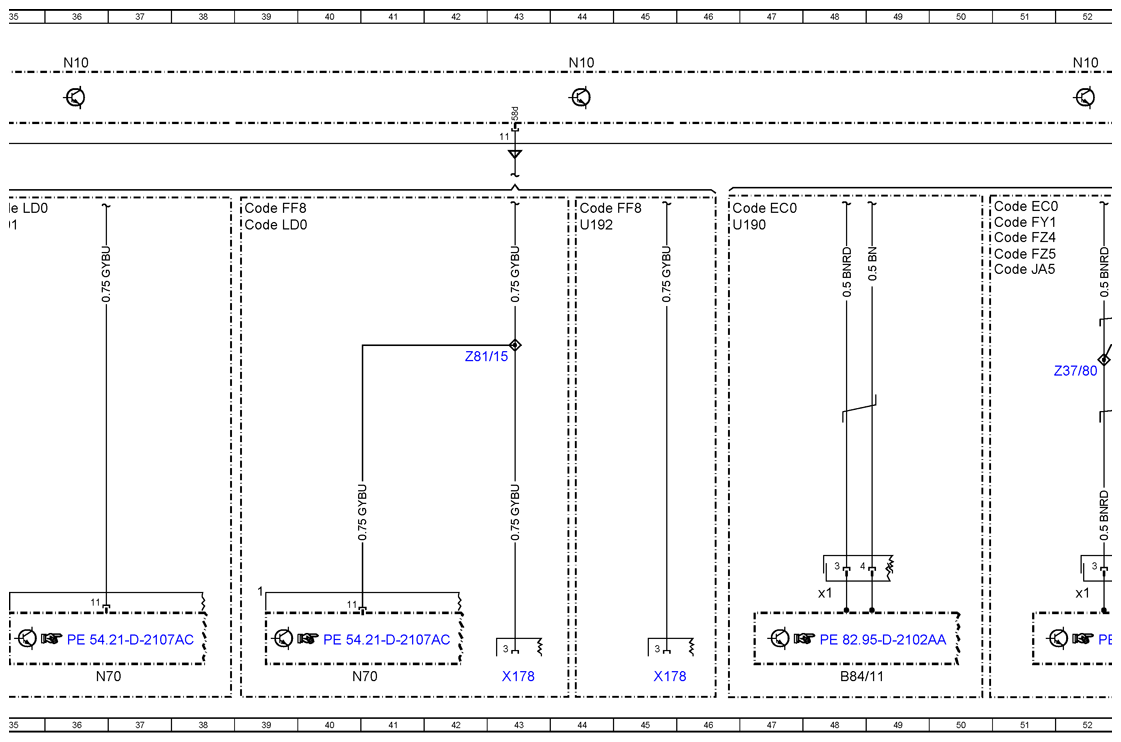

| X178 |
Front roof electrical connector |
43L |
| X178 |
Front roof electrical connector |
45L |
| X18/52 |
MWH [HLS]/roof electrical connector |
145G |
| X18/53 |
MWH [HLS]/roof electrical connector 2 |
137H |
| X18/54 |
MWH [HLS]/roof electrical connector 3 |
107E |
| X49/11 |
Left rear fog lamp electrical connector |
106J |
| X49/12 |
Right rear fog lamp electrical connector |
109J |
| X57/8 |
Left side marker lamp electrical connector |
73F |
| X57/9 |
Right side marker lamp electrical connector |
77F |
| X8/20 |
Right roof/rear-end door electrical connector |
141E |
| X8/21 |
Right roof/rear-end door electrical connector |
135H |
| X8/22 |
Left roof/rear-end door electrical connector |
130E |
| X8/23 |
Left roof/rear-end door electrical connector |
133H |
| X8/47 |
License plate lamp electrical connector |
126E |
| Z130/1 |
Left side-marker lamp connector sleeve |
75G |
| Z130/2 |
Right side-marker lamp connector sleeve |
79G |
| Z21/16 |
Control circuit 1 central locking connector sleeve |
145E |
| Z21/17 |
Control circuit 1 central locking connector sleeve |
146E |
| Z3/11 |
Circuit 15 (fused) connector sleeve |
11G |
| Z3/59 |
Circuit 15 connector sleeve, rear-end door wiper motor |
135E |
| Z30/11 |
Left turn signal lamp connector sleeve |
100G |
| Z30/12 |
Right turn signal lamp connector sleeve |
114G |
| Z30/13 |
Left turn signal lamp connector sleeve |
166E |
| Z30/14 |
Right turn signal lamp connector sleeve |
178E |
| Z37/79 |
ERA-Glonass CAN bus (low) connector sleeve |
53F |
| Z37/80 |
ERA-Glonass CAN bus (high) connector sleeve |
52F |
| Z38 |
Backup lamp connector sleeve |
96G |
| Z38 |
Backup lamp connector sleeve |
119G |
| Z38/2 |
Backup lamp connector sleeve |
152G |
| Z38/2 |
Backup lamp connector sleeve |
167G |
| Z43 |
Heated rear window connector sleeve |
65F |
| Z43/2 |
Heated rear window connector sleeve |
64F |
| Z6/129 |
License plate lamp ground connection connector sleeve |
128G |
| Z7/58 |
Tml. 30 connector sleeve |
12G |
| Z81/15 |
Circuit 58d connector sleeve |
43F |
| Z81/16 |
Circuit 58 connector sleeve |
126G |
| Z81/5 |
Circuit 58d connector sleeve |
3L |
| Z82/17 |
Rear-end door central locking connector sleeve |
143G |
