| B14 |
Outside air temperature sensor |
31L |
| B95 |
Battery sensor |
20L |
| E22/1 |
Left additional turn signal lamp |
58L |
| E22/2 |
Right additional turn signal lamp |
67L |

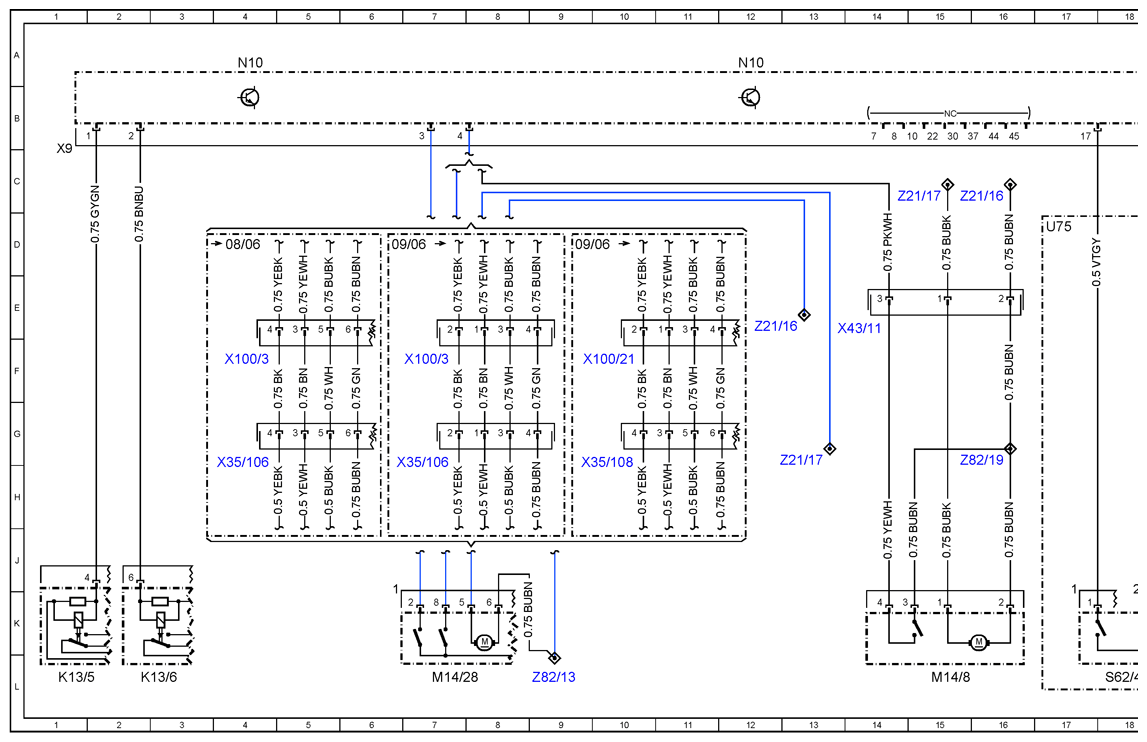

| K13/5 |
Heated rear window relay 1 |
1L |
| K13/6 |
Heated rear window with EDW relay 2 |
3L |
| K13/7 |
Heated windshield relay |
35L |

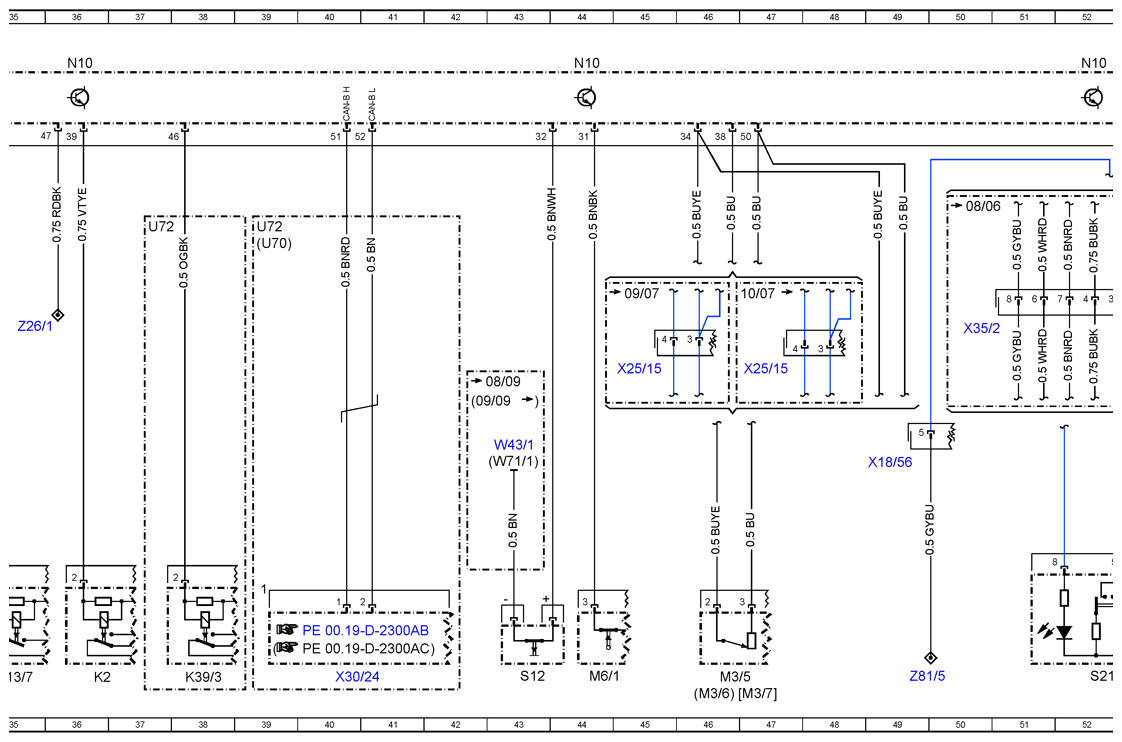

| K2 |
Headlamp cleaning system relay |
36L |
| K39/3 |
EDW horn relay |
38L |

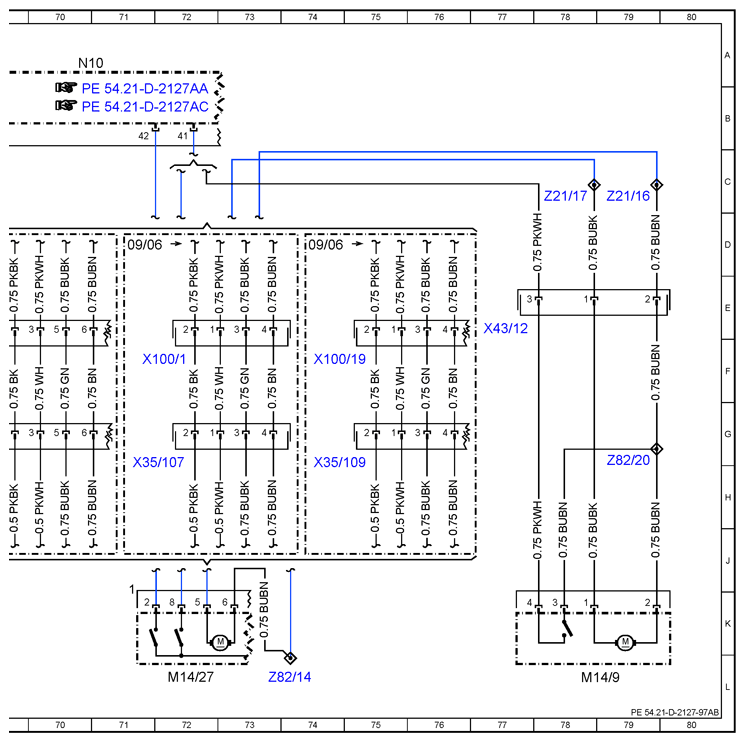

| M14/27 |
Right sliding door CL [ZV] actuator |
72L |
| M14/28 |
Left sliding door CL [ZV] actuator |
7L |

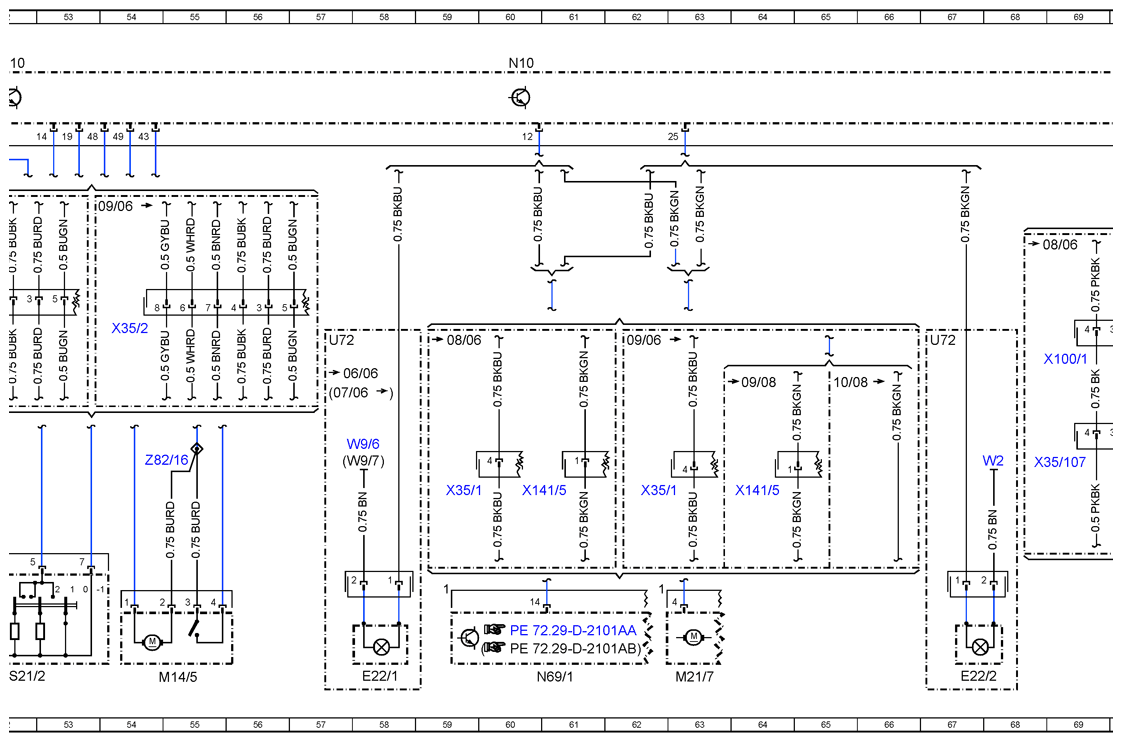

| M14/5 |
Front passenger door ZV actuator |
55L |
| M14/8 |
DOKA left door ZV actuator |
15L |
| M14/9 |
DOKA right door ZV actuator |
78L |
| M21/7 |
Passenger-side outside mirror |
63L |
| M3/5 |
Fuel pump with fuel level sensor |
46L |
| M3/6 |
Fuel pump with fuel level sensor |
46L |
| M5/1 |
Windshield washer fluid pump |
29L |
| M5/3 |
Rear end washer fluid pump |
34L |
| M6/1 |
Windshield wiper motor |
44L |
| N10 |
SAM control unit |
4A |
| N10 |
SAM control unit |
12A |
| N10 |
SAM control unit |
28A |
| N10 |
SAM control unit |
20A |
| N10 |
SAM control unit |
36A |
| N10 |
SAM control unit |
44A |
| N10 |
SAM control unit |
52A |
| N10 |
SAM control unit |
60A |
| N10 |
SAM control unit |
70A |
| N69/1 |
Driver door control unit |
61L |
| N9/1 |
Additional turn signal module |
21L |

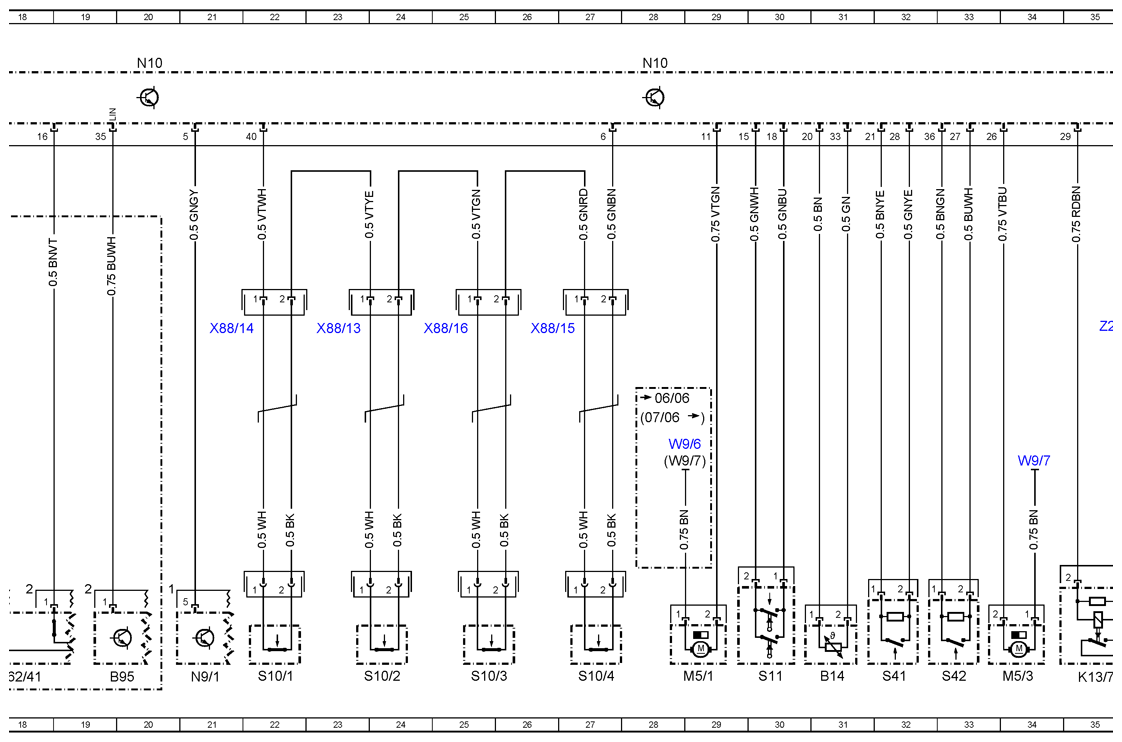

| S10/1 |
Left front brake pad contact sensor |
22L |
| S10/2 |
Right front brake pad contact sensor |
24L |
| S10/3 |
Left rear brake pad contact sensor |
25L |
| S10/4 |
Right rear brake pad contact sensor |
27L |
| S11 |
Brake fluid indicator switch |
30L |
| S12 |
Parking brake indicator switch |
43L |
| S21/2 |
Front passenger power window switch |
52L |
| S41 |
Coolant level indicator switch |
32L |
| S42 |
Windshield washer fluid level indicator switch |
33L |
| S62/41 |
Engine hood switch |
18L |
| U70 |
Valid for USA, Canada |
39D |
| U72 |
Valid for all except USA, Canada |
37D |
| U72 |
Valid for all except USA, Canada |
39D |
| U72 |
Valid for all except USA, Canada |
57F |
| U72 |
Valid for all except USA, Canada |
67F |
| U75 |
Valid for version with battery management |
17D |
| W2 |
Right front lamp unit ground point |
68H |
| W43/1 |
Left firewall ground point |
43G |
| W71/1 |
Driver seat frame ground point 1 |
43H |
| W9/6 |
Left front lamp unit ground point |
28G |
| W9/6 |
Left front lamp unit ground point |
58G |
| W9/7 |
Left front ground point 2 |
28H |
| W9/7 |
Left front ground point 2 |
34H |
| W9/7 |
Left front ground point 2 |
58H |
| W9/7 |
Left front ground point 2 |
34H |
| W9/7 |
Left front ground point 2 |
58H |
| X100/1 |
HLS/right sliding door connector |
69F |
| X100/1 |
HLS/r i ght sliding door connector |
72F |
| X100/19 |
Right sliding door connector (8-pin) |
74F |
| X100/21 |
Left sliding door connector (8-pin) |
10F |
| X100/3 |
HLS/left sliding door connector |
4F |
| X100/3 |
HLS/1eft sliding door connector |
7F |
| X141/5 |
Passenger-side outside mirror connector |
64H |
| X141/5 |
Passenger-side outside mirror connector |
61H |
| X18/56 |
HLS/COC connector |
49H |
| X25/15 |
Tank connector |
47F |
| X25/15 |
Tank connector |
45F |
| X30/24 |
Interior CAN bus connector |
40L |
| X35/1 |
Driver door/MWH connector 1 |
62H |
| X35/1 |
Driver door/MWH connector 1 |
59H |
| X35/106 |
Left sliding door CL [ZV] actuator connector |
4H |
| X35/106 |
Left sliding door CL [ZV] actuator connector |
7H |
| X35/107 |
Right sliding door ZV actuator connector |
69H |
| X35/107 |
Right sliding door ZV actuator connector |
72H |
| X35/108 |
Left sliding door ZV actuator connector (8-pin) |
10H |
| X35/109 |
Right sliding door ZV actuator connector (8-pin) |
74H |
| X35/2 |
Front passenger door connector |
50E |
| X35/2 |
Front passenger door connector |
54E |
| X43/11 |
DOKA left door ZV motor connector |
14E |
| X43/12 |
DOKA right door ZV motor connector |
77E |
| X88/13 |
Right front brake pad contact sensor connector |
23E |
| X88/14 |
Left front brake pad contact sensor connector |
21E |
| X88/15 |
Right rear brake pad contact sensor connector |
26E |
| X88/16 |
Left rear brake pad contact sensor connector |
25E |
| Z21/16 |
CL [ZV] control circuit 1 connector sleeve |
12E |
| Z21/16 |
CL [ZV] control circuit 1 connector sleeve |
16C |
| Z21/16 |
CL [ZV] control circuit 1 connector sleeve |
79C |
| Z21/17 |
CL [ZV] control circuit 1 connector sleeve |
13G |
| Z21/17 |
CL [ZV] control circuit 1 connector sleeve |
15C |
| Z21/17 |
CL [ZV] control circuit 1 connector sleeve |
78C |
| Z26/1 |
Tml. D+ connector sleeve |
35E |
| Z81/5 |
Tml. 58d connector sleeve |
49L |
| Z82/13 |
Left sliding door ZV connector sleeve |
9L |
| Z82/14 |
Right sliding door ZV connector sleeve |
73L |
| Z82/16 |
Front passenger door ZV connector sleeve |
55G |
| Z82/19 |
Crewcab left ZV connector sleeve |
16G |
| Z82/20 |
Crewcab right ZV connector sleeve |
79G |
