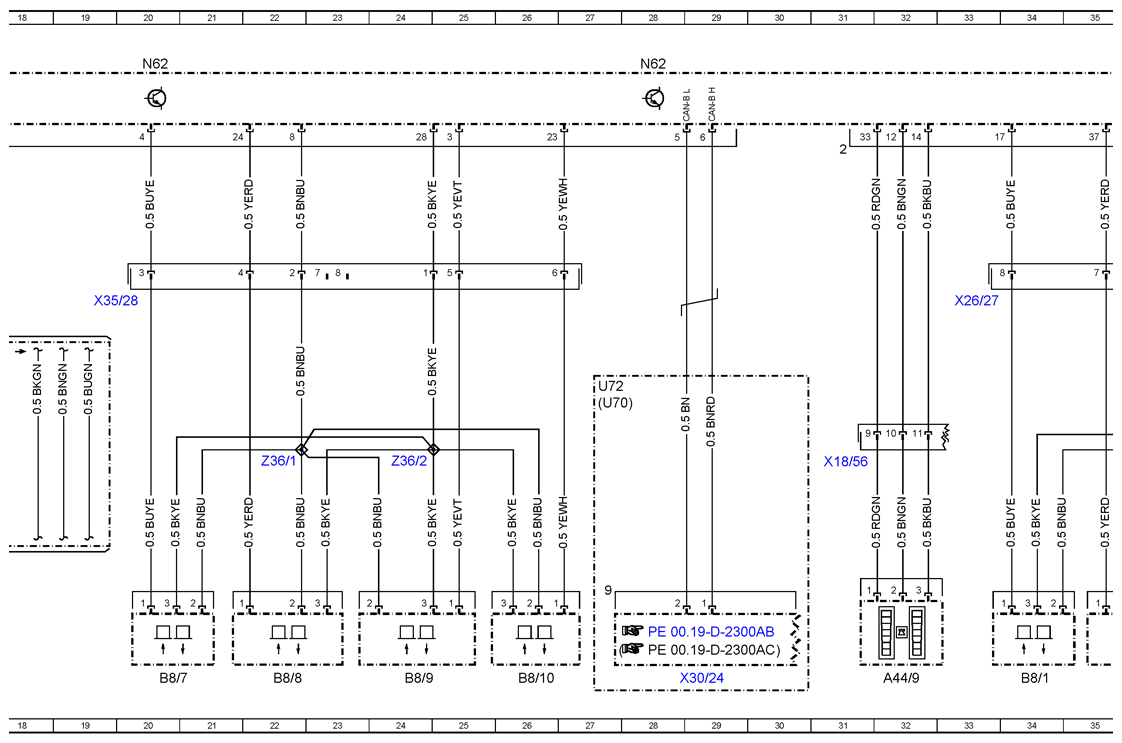

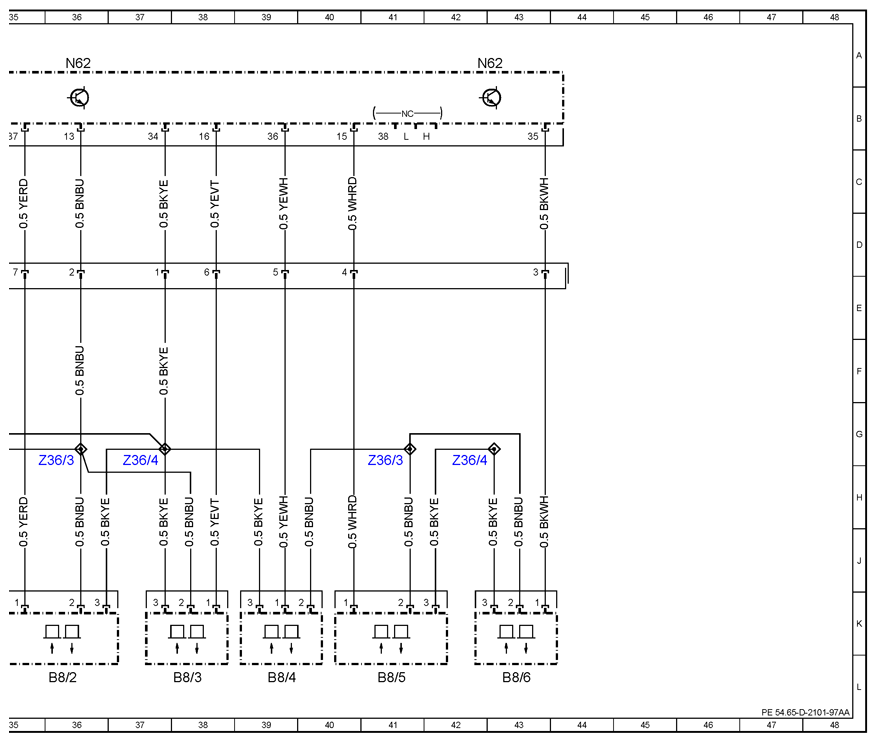

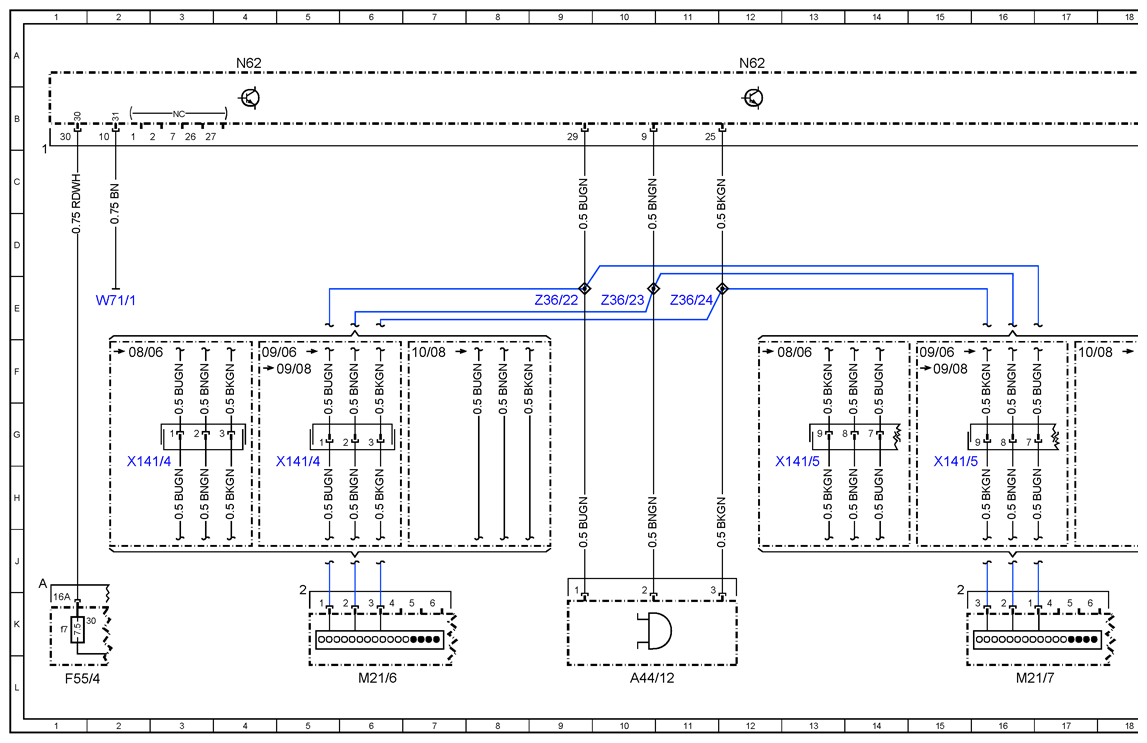

| A44/12 |
PTS buzzer |
10L |
| A44/9 |
Center front PTS warning element |
32L |
| B8/1 |
Parktronic sensor, outer left front |
34L |
| B8/10 |
Parktronic sensor, outer left rear |
26L |
| B8/2 |
Center left front Parktronic sensor |
36L |
| B8/3 |
Parktronic sensor, inner left front |
38L |
| B8/4 |
Parktronic sensor, inner right front |
39L |
| B8/5 |
Center right front Parktronic sensor |
41L |
| B8/6 |
Parktronic sensor, outer right front |
43L |
| B8/7 |
Parktronic sensor, outer right rear |
20L |
| B8/8 |
Parktronic sensor, inner right rear |
22L |
| B8/9 |
Parktronic sensor, inner left rear |
24L |
| F55/4 |
Fuse block (9 fuses) |
1L |
| F55/4f7 |
Fuse 16 (7.5 A), TPM [RDK], Parktronic |
1K |
| M21/6 |
Driver-side outside mirror |
6L |
| M21/7 |
Passenger-side outside mirror |
16L |
| N62 |
PTS control unit |
4A |
| N62 |
PTS control unit |
12A |
| N62 |
PTS control unit |
20A |
| N62 |
PTS control unit |
28A |
| N62 |
PTS control unit |
36A |
| N62 |
PTS control unit |
42A |
| U70 |
Valid for USA, Canada |
27G |
| U72 |
Valid for all except USA, Canada |
27F |
| W71/1 |
Driver seat frame ground point 1 |
2E |
| X141/4 |
Driver-side outside mirror connector |
3H |
| X141/4 |
Driver-side outside mirror connector |
5H |
| X141/5 |
Passenger-side outside mirror connector |
13H |
| X141/5 |
Passenger-side outside mirror connector |
15H |
| X18/56 |
HLS/COC connector |
31H |
| X26/27 |
PTS, front bumper connector |
33E |
| X30/24 |
Interior CAN bus connector |
29L |
| X35/28 |
PTS, rear bumper connector |
20E |
| Z36/1 |
Rear sensors ground connector sleeve |
22G |
| Z36/2 |
Rear sensors power supply connector sleeve |
24G |
| Z36/22 |
Rear Parktronic warning element power supply connector sleeve |
9E |
| Z36/23 |
Rear Parktronic warning element ground connector sleeve |
10E |
| Z36/24 |
Rear Parktronic warning element signal connector sleeve |
11E |
| Z36/3 |
Front sensors ground connector sleeve |
36G |
| Z36/3 |
Front sensors ground connector sleeve |
41G |
| Z36/4 |
Front sensors power supply connector sleeve |
37G |
| Z36/4 |
Front sensors power supply connector sleeve |
42G |
