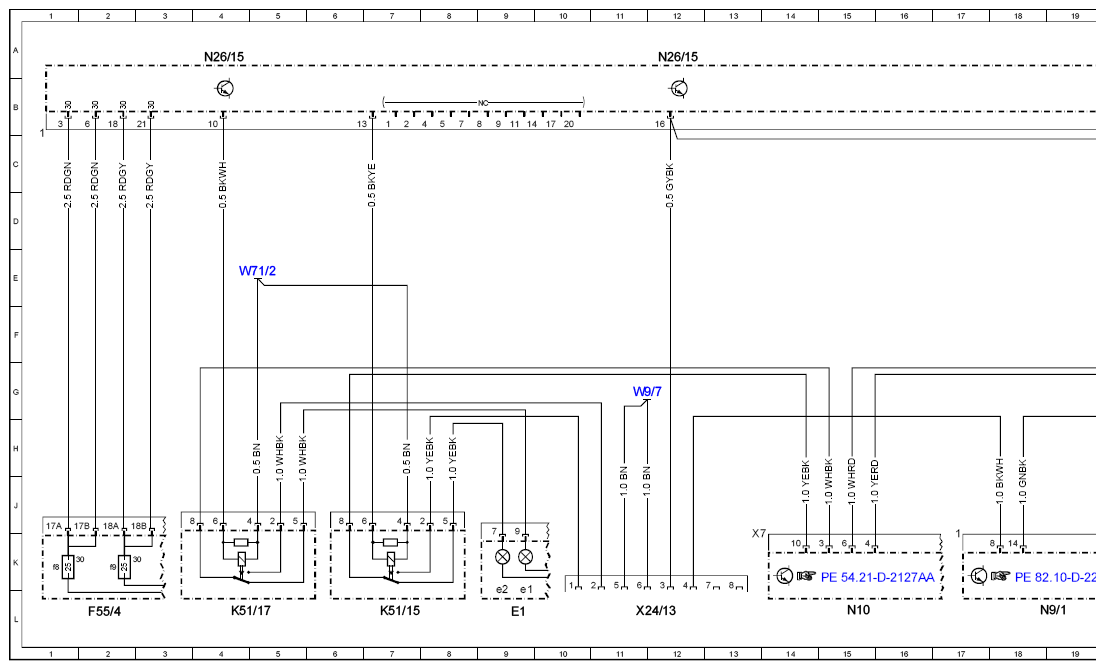

| E1 |
Left lamp unit |
9L |
| E1e1 |
High beam |
9L |
| E1e2 |
Low beam |
9L |

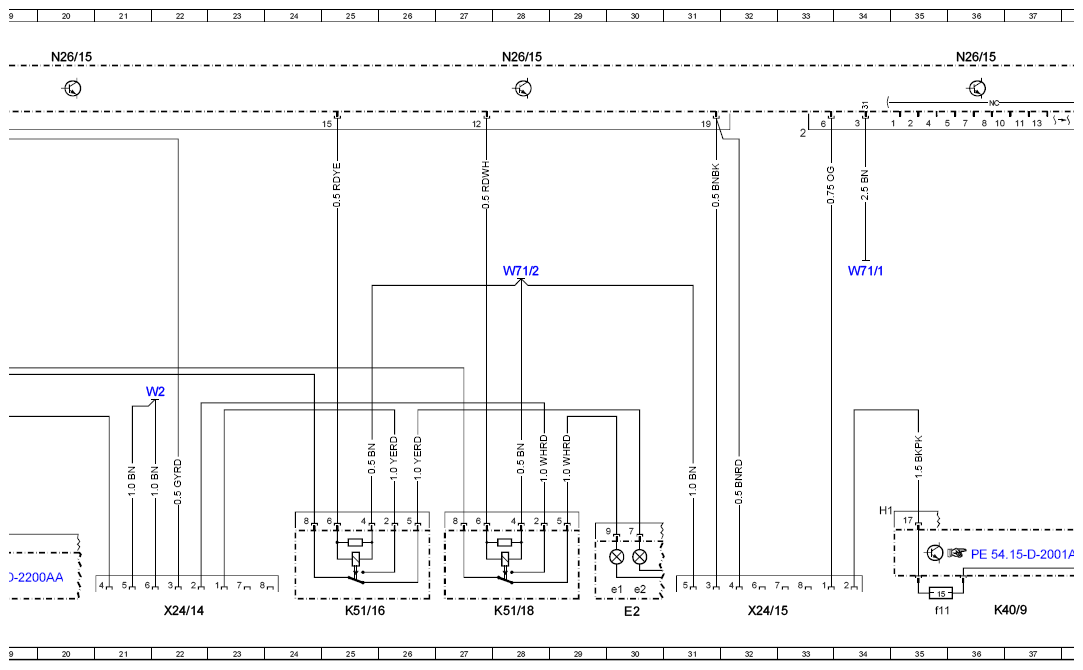

| E2 |
Right lamp unit |
30L |
| E2e1 |
High beam |
30L |
| E2e2 |
Low beam |
30L |
| F55/4 |
Fuse block (9 fuses) |
2L |
| F55/4f8 |
Fuse 17 (25 A), PSM |
1K |
| F55/4f9 |
Fuse 18 (25 A), PSM |
2K |
| K40/9 |
Fuse/relay box (SRB) |
36L |
| K40/9f11 |
Tml. 15R fuse (15 A) |
35L |
| K51/15 |
Left low beam relay |
7L |
| K51/16 |
Right low beam relay |
25L |
| K51/17 |
Left high beam relay |
4L |
| K51/18 |
Right high beam relay |
28L |
| N10 |
SAM control unit |
15L |
| N26/15 |
PSM control unit |
4A |
| N26/15 |
PSM control unit |
12A |
| N26/15 |
PSM control unit |
20A |
| N26/15 |
PSM control unit |
28A |
| N26/15 |
PSM control unit |
36A |
| N9/1 |
Additional turn signal module |
18L |
| W2 |
Right front lamp unit ground point |
22G |
| W71/1 |
Driver seat frame ground point 1 |
34E |
| W71/2 |
Driver seat frame ground point 2 |
5E |
| W71/2 |
Driver seat frame ground point 2 |
28E |
| W9/7 |
Left front ground point 2 |
11G |
| X24/13 |
Left additional headlamp connector |
11L |
| X24/14 |
Right additional headlamp connector |
22L |
| X24/15 |
Additional marker lamp connector |
32L |
| X30/24 |
Interior CAN bus connector |
40L |
